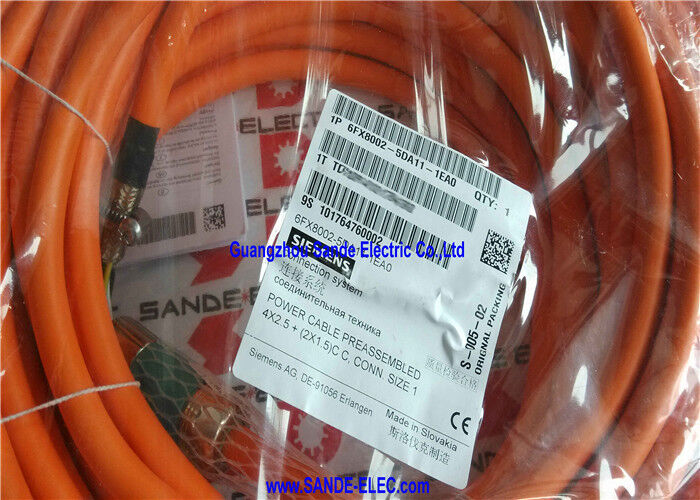

6FX8002-5DA11-1EA0 | Siemens MOTION-CONNECT 800 voedingskabel — 40 m / 4×2,5mm²+2×1,5mm² / dynamisch / SINAMICS servomotor

MOTION-CONNECT 800 Dynamic Line — Gebouwd voor continue beweging

De 6FX8002-5DA11-1EA0 behoort tot de MOTION-CONNECT 800-serie van Siemens - de "Dynamic Line" van voorgemonteerde servomotorkabels die geschikt zijn voor continu kabelspoor (sleepketting). De aanduiding "800" plaatst deze kabel boven de MOTION-CONNECT 500 (Basic Line, voor statische of langzaam bewegende toepassingen), speciaal ontworpen voor toepassingen waarbij de kabel gedurende zijn hele levensduur miljoenen buigcycli doorstaat.

Met een lengte van 40 meter is de 6FX8002-5DA11-1EA0 een van de langere standaardlengtes in deze kabelfamilie – geschikt voor grootschalige servo-installaties die zowel kabelbaanflexibiliteit als een groter bereik van omvormerkast naar motor vereisen.

Belangrijkste specificaties

40m — Wanneer deze lengte vereist is

Een servomotorkabel van 40 meter is geen standaardinstallatie; deze is bedoeld voor specifieke technische situaties:

Asaandrijvingen van grote werktuigmachines:Portaalbewerkingscentra, grote 5-assige bewerkingscentra en vloermachines waarbij de aandrijfkast op afstand van de machineasmotor is geplaatst en de kabelbaan het volledige machinebed doorkruist.

Assystemen met lange slag:Voor horizontale bewerkingscentrumtafels of palletshuttles met een verplaatsingsafstand van meer dan 10–15 meter zijn kabelbanen nodig die de volledige verplaatsingsafstand bestrijken, plus de statische kabelsegmenten aan elk uiteinde.

Installaties van externe schijfkasten:Wanneer bouwvoorschriften, warmtebeheer of operationele vereisten de SINAMICS-omvormerkast op 25-35 m van de machine plaatsen, zorgen de kabelbaan plus kast-naar-machine-segmenten ervoor dat een totale kabellengte van 40 m nodig is.

Servo-assen van de productielijn:Geautomatiseerde productielijnen met servoaangedreven overdrachtsystemen, positioneringsassen of indexeringsapparatuur waarbij de posities van servomotoren over een lange productielijn zijn verspreid: de aandrijfkast aan het ene uiteinde, de individuele motorposities verdeeld over de lijn.

Toepassingen

SINAMICS S120 servoaandrijvingsinstallaties:Alle SINAMICS S120-motormodule- en booksize-aandrijfeenheidconfiguraties die SIMOTICS S- en SIMOTICS M-servomotoren aandrijven - waarbij de toepassing kabelgeleiding en langere kabeltrajecten vereist.

Servo-assen van CNC-bewerkingsmachines:Bewerkingscentra, draaicentra, grote slijpmachines en meerassige CNC-apparatuur die gebruik maakt van SINAMICS-aandrijvingen, met door kabelbanen geleide motorvoedingskabels.

Positionering van industriële automatisering:Op SINAMICS gebaseerde portaalsystemen, lineaire transfermachines en precisiepositioneringsapparatuur met assen met lange slag en kabelbeheer voor kabelbanen.

Automatisering van handling en logistiek:Servoaangedreven opslag- en ophaalsystemen, automatisch geleide voertuiglaadstations en sorteersystemen met SINAMICS-servoaandrijvingen op lange kabelafstanden.

Veelgestelde vragen

Vraag 1: Welke kabelspoorparameters (weerstandsketen) bepalen de selectie van 6FX8002-5DA11-1EA0?

De minimale buigradius van de kabelbaan en de nominale dynamische buigradius van de kabel moeten compatibel zijn; de buigradius van de kabelbaan moet voldoen aan de minimale dynamische specificatie van de kabel of deze overschrijden. Bij een buitendiameter van 12,9 mm bedraagt ​​de minimale dynamische buigradius voor de 6FX8002-serie ongeveer 7,5× de buitendiameter (ongeveer 97 mm). Bevestig de technische gegevens van de MOTION-CONNECT-kabel van Siemens voor de exacte specificatie en controleer of de buigradius van de kabelbaan deze waarde overschrijdt.

Vraag 2: Waarom zijn de remgeleiders 1,5 mm² in 6FX8002-5DA11-1EA0 in plaats van 1,0 mm²?

De 6FX8002-serie (MOTION-CONNECT 800) maakt gebruik van remgeleiders van 1,5 mm² in plaats van de 1,0 mm² die in sommige eerdere series werd gebruikt. De grotere doorsnede vermindert de DC-weerstand van het remcircuit over de 40 meter lange kabel, waardoor de spanningsval over de kabel op een beheersbaar niveau blijft, zodat de volledige 24V-voeding de motorremspoel bereikt zonder overmatig spanningsverlies. Op 40 m zouden geleiders van 1,0 mm² een aanzienlijk grotere spanningsval veroorzaken dan geleiders van 1,5 mm².

Vraag 3: Wat is het geschatte aantal flexcycli voor 6FX8002 Dynamic Line-kabels in kabelbaanservice?

Siemens MOTION-CONNECT 800 Dynamic Line-kabels zijn getest en geschikt voor continue flexcyclusservice - het specifieke aantal cycli is afhankelijk van de kabeldiameter, buigradius, voortbewegingssnelheid en omgevingstemperatuur. Deze parameters zijn gedefinieerd in de Siemens-richtlijnen voor het berekenen van kabelbanen en de technische documentatie van MOTION-CONNECT. De flexcyclusbeoordeling bevestigt dat de kabel een ontworpen onderdeel is voor kabelbaaninstallaties en niet alleen maar wordt omschreven als "flexibel" zonder gekwantificeerde duurzaamheidsgegevens.

Vraag 4: Is 6FX8002-5DA11-1EA0 geschikt voor buiten- of wash-down-toepassingen?

De 6FX8002-buitenmantel- en geleiderisolatiematerialen zijn geschikt voor industrieel gebruik binnenshuis in standaard werktuigmachine- en fabrieksautomatiseringsomgevingen. Voor toepassingen waarbij machinereiniging, onderdompeling van snijvloeistof of directe blootstelling aan de buitenlucht nodig is, bevestigt u uit de technische documentatie van Siemens of het standaard 6FX8002-buitenmantelmateriaal de vereiste chemische bestendigheid biedt, of dat een specifieke chemisch bestendige variant vereist is.
