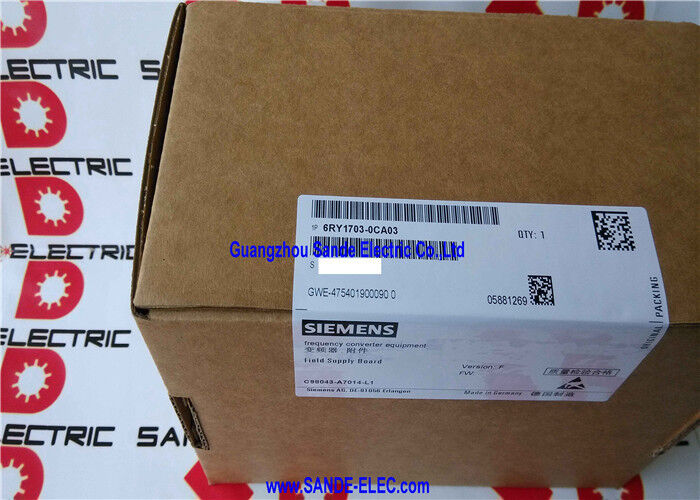

Siemens 6RY1703-0CA03 ∙ SIMOREG DC-MASTER 6RA70 Field Supply Board ∙ C98043-A7014-L1, voor 30 tot 100A Armature Current ratings, Active Product

Overzicht

DeVoor de toepassing van deze verordening geldt de volgende bepalingen:is het veldvoedingsplatform voor SIMOREG DC-MASTER 6RA70-aandrijvingen in het bereik van 30A tot 100A armaturestroom het speciale bord dat de gecontroleerde gelijkstroomtoevoer naar de veldwinding van de gelijkstroommotor beheert.

In een DC-motor aandrijfsysteem worden de veldwinding en de armaturewinding onafhankelijk van elkaar geleverd:de armaturewinding (waarbij de hoofdkrachtsectie van de aandrijving wisselstroom omzet in gereglementeerde gelijkstroom) draagt de belastingstroom en produceert koppel, terwijl de veldwinding de magnetische stroom van de motor vaststelt.

Het veldvoedingsbord regelt deze magnetische stroom, en daardoor het terug-EMF van de motor, koppelconstante en bedrijfskenmerken in het volledige snelheidsbereik.

Om te begrijpen waarom het veldvoorzieningsplatform belangrijk is, is een korte blik op de gelijkstroommotorfysica nodig.

De spanning van de armature van een shunt-wund of afzonderlijk opgewonden gelijkstroommotor is gerelateerd aan de snelheid en veldsterkte via de terug-EMF-vergelijking: V_a ≈ K × φ × n, waarbij K een machineconstante is,φ is de veldstroom, en n is de rotatiesnelheid. Bij basisversnelling (de snelheid waarmee de spanning van de armature zijn nominale waarde bereikt) is het veld op volle kracht en levert de motor volledig koppel bij nominale stroom.

Boven de basisversnelling wordt het veld geleidelijk verzwakt, waardoor de snelheid toeneemt terwijl de spanning van de armature constant blijft.Dit veld verzwakken is het mechanisme dat het snelheidsbereik van een gelijkstroommotor verlengt boven basis snelheid, en het veldvoorzieningsbord voert het uit onder leiding van het CUD1-controlebord van SIMOREG.

For drives in the 30–100A armature current range — which covers DC motors from approximately a few kilowatts up to around 45 kW depending on voltage — the C98043-A7014-L1 field supply board provides the rectified and regulated DC output needed by the motor's field winding.

Het bord ontvangt zijn veldstroom-setpoint van het CUD1-microprocessorbord, vergelijkt de werkelijke veldstroom (gemeten via een shunt of stroomtransformer) met het setpoint,en regelt de ontstekingshoek van zijn eigen thyristors om de gecommandeerde veldstroom nauwkeurig te handhaven.

Belangrijkste specificaties

DC-motorveldbeheersing Waarom het belangrijk is

Het veldvoedingsbord bevindt zich in de 6RA70 op een plaats die gemakkelijk te over het hoofd kan worden gezien wanneer de aandacht is gericht op het hoofdvermogen van de armature.

Maar de veldregeling is geen secundaire functie, het is het mechanisme waarmee de aandrijving de motorversnelling boven de basisversnelling regelt, de richting van het motorveld bij omdraaien,en de kritische veldeconomie-modus die het verbruik van stroom tijdens de stand-by-standslag vermindert.

Verzwakking van het veld bij verlengd snelheidsbereik:Naarmate de spanning van de armature het nominale plafond nadert, moet de veldstroom worden verlaagd om de snelheid te verhogen.

De regelaarslus van het veldvoedingsbord voert deze reductie soepel en continu uit, waarbij de motor stabiel functioneert door het veldverzwaktingsbereik heen.

Een abrupte of slecht gereguleerde veldverzwakking veroorzaakt snelheidsinstabiliteit en kan spikes veroorzaken die de overstromingsbescherming van de aandrijving activeren.

Terreineconomie:Tijdens stand-by-periodes wanneer de motor is gestopt of bij minimale belasting draait,de CUD1 kan het veldvoorzieningsplatform opdragen om het veldstroomniveau te verminderen tot een geprogrammeerd economisch niveau, meestal 30-50% van het nominale veldstroomniveau.

This reduces no-load power consumption (the field winding resistance dissipates real power proportional to I²R) without requiring a full field discharge and re-establishment cycle each time the motor resumes operation.

Voor grote motoren met zware veldwikkelingen levert deze functie aanzienlijke energiebesparingen op in een productieverschuiving.

Bewaking van de omkering van het veld:Bij SIMOREG-aandrijvingen met 4 kwadranten die voor omkeerbare toepassingen worden gebruikt, controleert de CUD1 de veldstroom tijdens de omkering van de motor.

Het veldvoedingsbord moet een stabiele veldstroom behouden tijdens de richtingsverandering;Instabiliteit van de veldstroom tijdens de omkering veroorzaakt spikes van de armaturestroom en mogelijk onstabiele commutatie in het borstelsysteem/commutatorsysteem van de gelijkstroommotor.

6RY1703-0CA03 in de 6RA70 Board Architecture

De 6RA70 SIMOREG-architectuur verdeelt aandrijffuncties over meerdere gespecialiseerde boards: de CUD1 (6RY1703-0AA00) verzorgt alle digitale besturing, parametrisering en communicatie;de Power Interface Board (6RY1703-0DA01 of -0DA02) beheert het thyristorverbranden van de armatureleveringssectieDe elektrische schakeling wordt door de elektrische schakeling van de elektrische schakeling van de elektrische schakeling van de elektrische schakeling van de elektrische schakeling van de elektrische schakeling van de elektrische schakeling.

Binnen het bereik van 30 ‰ 100 A-armaturen bedient het veldvoederbord C98043-A7014-L1 alle eenheden.

Het begeleidende bord 6RY1703-0CA01 (C98043-A7014-L2) neemt de plaats in voor de grotere 140 ̊510A-aandrijvingen,en een volledig andere platenfamilie (6RY1703-0EA01 en 0EA03) bedient het hoogste stroombereik (850~1680A).

Deze klassspecifieke selectie van het bord zorgt ervoor dat de veldthyristoren en stroommetingcomponenten voor elke aandrijfklasse de juiste afmeting hebben.

Het veldvoedingsbord wordt aangesloten op het achtervlak van de aandrijfelektronica en ontvangt via de interne bus de werkparameters en het veldstroominstellingspunt van de CUD1.

De terugkoppeling van de veldstroom van het veldcircuit van de motor wordt via speciale meetinvoeringen van de veldstroom naar het bord teruggestuurd.het sluiten van de veldstroomregulatie-lus op bordniveau zonder de verwerkingsmiddelen van de CUD1 te laden.

Actieve productstatus Langetermijn beschikbaarheid

In tegenstelling tot veel platen in de 6RA70 SIMOREG-catalogus met onderdelen die met het ouder worden van het platform de PM900-status (afgeschort) hebben bereikt, behoudt de 6RY1703-0CA03 de PM300-classificatie (actief product).

Siemens blijft dit bord produceren en leveren als standaard onderdeel.een afspiegeling van de aanzienlijke geïnstalleerde basis van 6RA70-aandrijvingen in de zware industrie die jaren of decennia na de oorspronkelijke datum van ingebruikname van de machine zullen blijven werken.

Rolmachines, papiermachines, mijnwinden, grote extrudermachines en scheepsstuwingssystemen hebben vaak een levensduur van tientallen jaren.en de robuustheid van de SIMOREG 6RA70 maakt het de DC-aandrijving van keuze voor toepassingen waar uptime en levensduur de primaire technische criteria zijn.

The ongoing availability of the field supply board — one of the key maintenance items in any DC drive system — is essential to the total cost of ownership proposition for these long-lived installations.

Veelgestelde vragen

V1: Kan dezelfde 6RY1703-0CA03-veldvoedingsplatform worden gebruikt voor alle 30 ̊100A 6RA70-aandrijvingen, ongeacht de nominale spanning van de armature?

Ja, de rangschikking van de veldvoeding verwijst naar het bereik van de armature-stroom van de 6RA70-aandrijving waarin het is geïnstalleerd, niet de veldstroom zelf.Gelijkstroommotorveldwikkelingen trekken doorgaans een fractie van de volbelastingsarmatuurstroom van de motor af ‡ veldstromen van 2 ‡ 15A zijn gebruikelijk voor motoren in de armatuurklasse 30 ‡ 100A.

De C98043-A7014-L1-plaat verwerkt de veldtoevoerfunctie voor het volledige bereik van armaturen van 30 ∼ 100 A, ongeacht of de aandrijving een 400 V-, 460 V- of 575 V-eenheid is,omdat de veldtoevoer thyristors nemen hun wisselstroom input uit dezelfde stroom als de armature circuit door middel van de interne verbindingen van de aandrijving.

V2: Wat zijn de tekenen dat de veldvoorzieningsplatform is uitgevallen, en hoe beïnvloedt het uitvallen de aandrijving?

Een storing van het veldvoedingsplatform manifesteert zich doorgaans als een van verschillende storingsomstandigheden.

Als het bord zijn veldstroomregulatievermogen verliest, detecteert de CUD1 van de aandrijving abnormale veldstroom via de parameterset en genereert foutcodes die verband houden met veldcircuitfouten.Symptomen kunnen zijn dat de aandrijving weigert te starten (omdat de CUD1 veldstroom controleert voordat de armature wordt ingeschakeld), onstabiel motortoerental bij hogere snelheden in het veldverzwaktingsbereik (waar de nauwkeurigheid van de veldstroom het meest cruciaal is), of de aandrijving met volle veldstroom en niet in staat is om de basis snelheid te overschrijden.

In sommige mislukking modi, the field thyristor gate drive fails and the motor loses all field excitation — which in a running motor causes the armature to accelerate toward runaway (if the motor is also driving a load that spins it up).

De monitoringsfuncties van de aandrijving detecteren dit verlies van veldtoestand en activeren de armature-uitgang.

V3: De 6RY1703-0CA03 staat vermeld als een actief product.

Ja, producten die via het geautoriseerde distributienetwerk van Siemens worden gekocht, hebben de standaardgarantie van de fabrikant.De PM300-status bevestigt dat Siemens dit bord blijft produceren en ondersteunen..

Bij inkoop via overtollige of aftermarketkanalen die beproefde en gereviseerde platen leveren uit buiten bedrijf gebrachte apparatuur is de fabrikantsgarantie niet van toepassing,maar gerenommeerde leveranciers bieden hun eigen garantie dekking.

Voor kritieke aandrijvingstoepassingen wordt aanbevolen om voor de installatie de functionaliteit van het veldbord te verifiëren door gebruik te maken van geautoriseerde kanalen of een gedocumenteerd testprogramma.

V4: Is het tijdens een vervanging van een veldvoorzieningsplatform noodzakelijk om de volledige aandrijving opnieuw in gebruik te nemen?

Het veldvoedingsplatform slaat de applicatieparameters van de schijf niet op, maar die worden opgeslagen op het CUD1 (microprocessor control board).Het vervangen van de veldvoeding board terwijl het behoud van de CUD1 intact behoudt de volledige parameter set van de drive.

Na vervanging is een verificatie van de werking van het veldcircuit vereist: bevestig dat de veldstroomregulatie stabiel is op het opgedragen instelpunt in het hele veldverzwaktingsbereik,en controleer of de veld economie modus correct functioneert.

De ingebouwde diagnostiek van de SIMOREG (toegankelijk via het bedieningspaneel van de PMU of de STARTER-software) maakt het mogelijk om de veldstroom in realtime te controleren om na de installatie de correcte werking van het bord te bevestigen.

V5: Hoe werkt de veldvoedingsplatform samen met de omkering van de armature in een SIMOREG-aandrijving met 4 kwadranten?

In een SIMOREG-aandrijving met 4 kwadranten heeft de vermogensafdeling van de armature twee anti-parallelle thyristorbruggen die zowel voor- als achterwaarts stroom van de armature toelaten.

Tijdens een richtingsomkering coördineert de CUD1 de armature- en veldcircuits: de armature-stroom wordt tot nul verhoogd, het veldcircuit behoudt zijn gecommandeerde stroomniveau gedurende de hele periode,en dan wordt de armature stroom opnieuw in de omgekeerde richting.

The field supply board's role is to hold the field current stable through the reversal — any field current disturbance during reversal can cause commutation problems in the DC motor (particularly in motors with weak interpoles) and must be avoided.

De bandbreedte van de regelaarslus van de veldvoedingsplatform wordt ingesteld door de parameters van de veldcontroller van de CUD1 om consistent te zijn met de dynamische vereisten van de armatureleminisator.
