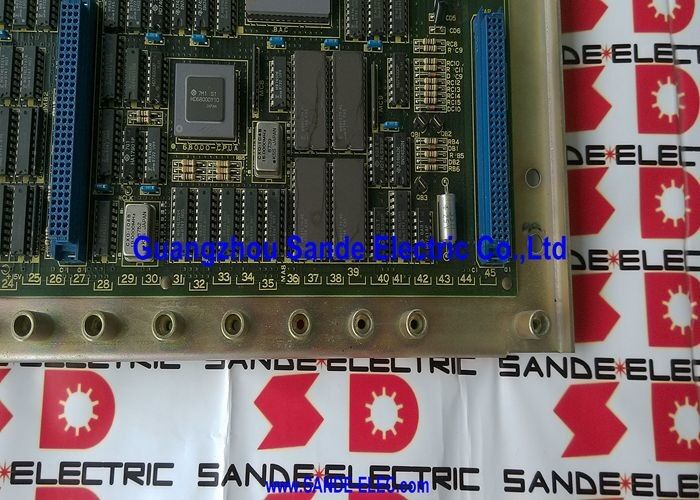

Fanuc PC Board A16B-1010-0200 A16B-1O1O-O2OO A16B10100200

A16B-1010-0200 FANUC Series 11-A Digital Master PCB F11 / Fiber Optic / Peripheral Axis Cards / 9" en 14" CRT / 11M en 11T

Serie 11 FANUC's digitale CNC van de eerste generatie

De FANUC-serie 11 (F11) vormt een belangrijke mijlpaal in de CNC-geschiedenis: het was een van de eerste generatie digitale CNC-systemen van FANUC.Eerdere FANUC CNC-generaties gebruikten analoge servocommunicatie en relatief eenvoudige digitale besturingsarchitecturenDe serie 11 is overgegaan op digitale aandrijflijn, een fundamentele ingenieursstap die de servo-nauwkeurigheid verbeterde, de drift verminderde, en de snelheid van de motor verbeterde.en heeft de analoge kalibratievereisten van eerdere systemen weggenomen.

De aanduiding "Digital Master PCB 11 Control" in de gebruikersbeschrijving verwijst rechtstreeks naar deze generatie-identiteit.De A16B-1010-0200 is het masterboard voor de eerste variant van deze digitale architectuur ∙ de 11-A-generatie (Model A).

Belangrijkste specificaties

9-inch of 14-inch CRT Display Configuration Opties

De A16B-1010-0200 ondersteunt twee CRT-displayopties, bepaald door de geïnstalleerde grafische processorkart:

9 inch CRT (monochroom):Standaard scherm voor tekstgebaseerde CNC-operatie: programma, asposities, parametertabellen en alarmmeldingen.

14 inch kleuren CRT:Een groter, kleurendisplay dat een volledig gekleurd grafisch werktuigpad weergeeft en een verbeterde gebruikersinterface.

De grafische processorkart die in de grafische slot van de CNC is gemonteerd, bepaalt welk displaytype actief is.

Toepassingsscenario's

Vervangingsbord van het bewerkingscentrum van de serie 11-M:Een FANUC 11-M-bewerkingscentrum slaagt niet in het initialiseren van het “blank display”, geen asfunctie, geen reactie.Vervanging met de oorspronkelijke moduleconfiguratie (askaarten), geheugenkaarten, opnieuw geïnstalleerde grafische processor) herstelt volledige 11-M werking.

Vernieuwing van het draaicentrum van de serie 11-T:Een ouder 11-T draaicentrum wordt gerenoveerd voor continue productiedienst. De A16B-1010-0200 wordt vervangen als de kern van de vernieuwing van het besturingssysteem, waardoor de levensduur van de masterboard opnieuw wordt ingesteld.

Veelgestelde vragen

V1: Wat is het verschil tussen de Series 11-A en latere Series 11-varianten in de A16B-1010-serie?

De A16B-1010-0200 is de eerste generatie (11-A) masterboard voor de serie 11 digitale CNC.Latere Series 11-varianten inclusief de 11-B- en 11-C-generaties binnen de A16B-1010-serie opgenomen hardware-updates die de prestaties verbeteren, het uitbreiden van de geheugencapaciteit en het verfijnen van de asbesturing.A16B-1010-0331) vertegenwoordigen deze latere generaties. De A16B-1010-0200 is het 11-A startpunt van de serie 11 digitale CNC familie.

V2: Gebruikt de glasvezelinterface op A16B-1010-0200 hetzelfde FSSB-protocol als latere FANUC-systemen?

- Nee, dat is niet waar. The fibre optic interface on the A16B-1010-0200 is for system data and graphics signal transmission between the master board and the display/graphics unit — it is a data communication link for display purposesDit is verschillend van de latere FSSB (Fanuc Servo Serial Bus) van FANUC, die een servo-optische bedieningscommandointerface is.De optische vezels in de context van serie 11 dienen een ander architectonisch doel.

V3: Worden alle geheugen- en askaarten van de oorspronkelijke A16B-1010-0200-installatie op een vervangingsbord hergebruikt?

De perifere askaarten, de grafische processorkaarten, de geheugenkaarten en de bijbehorende modules moeten worden verwijderd van het kapotte masterboard en opnieuw geïnstalleerd in de vervangende A16B-1010-0200.Deze planken en modules dragen de asconfiguratieHet overbrengen van deze gegevens naar de vervangingsplatform behoudt de oorspronkelijke systeemconfiguratie zonder dat een volledige herbouw van nul nodig is.

V4: Welke gegevensback-up is nodig voordat de A16B-1010-0200 wordt vervangen?

Backup alle CNC-parameters en opgeslagen onderdeel programma's voordat het verwijderen van de master board. In de serie 11 tijdperk, back-up wordt meestal uitgevoerd via RS-232C naar een papier tape punch, cassette tape recorder,of RS-232C aangesloten PC afhankelijk van de I/O-opties van de machine. Bevestig op basis van de onderhoudshandleiding van serie 11 welke back-upmethode op de specifieke machine beschikbaar is voordat u met de vervanging begint.
