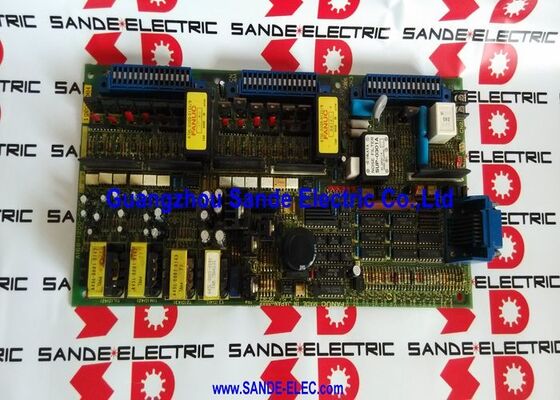

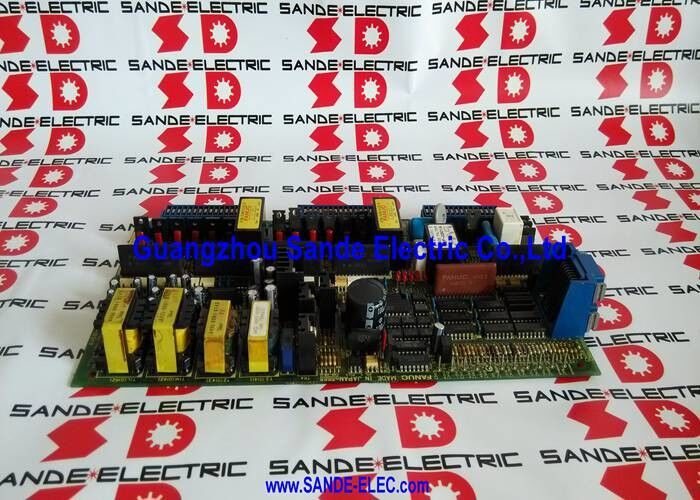

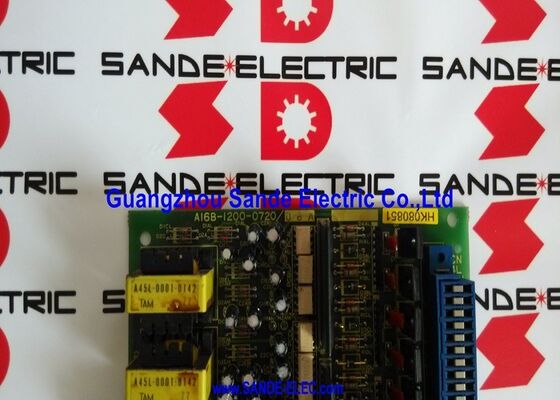

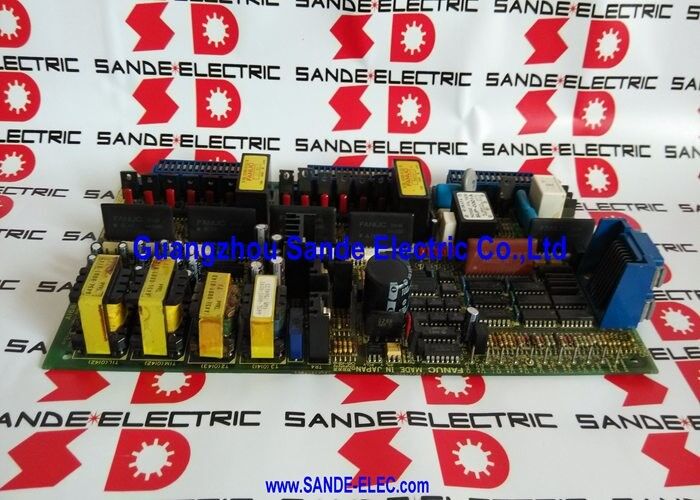

FANUC DRIVE BOARD A16B-1200-0720 A16B12000720 A16B-12OO-O72O

FANUC A16B-1200-0720 | PCB voor servoaandrijving met 2 assen uit de S-serie — A16B-1200-serie/tweeassige/AC-servobesturing

Servobesturing met twee assen in de A16B-1200-serie

De A16B-1200-0720 is een 2-assige servo-aandrijfbesturingsprintplaat uit de A16B-1200-serie van FANUC, ontworpen voor AC-servoaandrijfsystemen uit de S-serie in CNC-bewerkingsmachines. In de servoaandrijfarchitectuur van de S-serie verzorgt de servoaandrijfmodule de stroom- en positieregeling met gesloten lus voor de aangesloten servo-assen. De A16B-1200-0720 bestuurt twee assen tegelijkertijd – L-as en M-as – vanaf één enkel bord, waardoor gesynchroniseerde beweging over twee assen mogelijk is binnen de aandrijfmodule die hij bedient.

De S-serie was FANUC's generatie servoaandrijvingen met analoge interface die voorafging aan de Alpha-serie. Machines gebouwd op servoaandrijvingen uit de S-serie blijven in productie. De A16B-1200-0720 is het besturings-PCB-onderdeel binnen de 6058-servoaandrijving. Het specifiek identificeren en vervangen van dit bord, in plaats van de volledige aandrijfeenheid, is het reparatiepad op componentniveau voor schijfstoringen uit de S-serie waarbij de stuurkaart de foutbron is.

Belangrijkste specificaties

Reparatie op bordniveau versus schijfvervanging

De servoaandrijfmodule 6058 is een complete eenheid met de besturingsprintplaat A16B-1200-0720 als interne component. Door vast te stellen of een fout in de servoaandrijving zijn oorsprong vindt in de besturingsprintplaat of in de vermogensfase, wordt bepaald of reparatie op bordniveau de juiste weg is.

Fouten in de stuurkaart produceren doorgaans tegelijkertijd alarmcodes op alle assen die door de kaart worden bestuurd. Wanneer L-as- en M-asalarmen verschijnen samen met bevestigde goede motoren en kabels, is de A16B-1200-0720 de hoofdverdachte. Fouten in de eindtrap veroorzaken overstroom-, faseverlies- of transistoralarmen die specifiek zijn voor het getroffen circuit, meestal op een enkele as of als een belastingafhankelijke fout.

Bevestig het exacte onderdeelnummer op het label van het geïnstalleerde bord voordat u bestelt. Aangrenzende A16B-1200-varianten bedienen verschillende assenaantallen en aandrijfconfiguraties binnen de S-serie-familie.

Veelgestelde vragen

V1: Welke FANUC CNC-generatie gebruikt de A16B-1200-0720?

De servobesturingsprintplaten uit de A16B-1200-serie zijn gekoppeld aan FANUC's servoaandrijfplatform uit de S-serie – de generatie die aan de Alpha-serie voorafging. Servoaandrijvingen uit de S-serie gekoppeld aan FANUC-serie 0, 3, 5, 6 en 10/11/12 CNC-besturingen met behulp van de analoge PWM-interface. Bevestig de generatie van de CNC en de aandrijving uit de machinedocumentatie voordat u dit bord specificeert.

Vraag 2: Kan de A16B-1200-0720 vóór installatie worden getest?

Voor functionele verificatie van de besturingsprintplaat van een servoaandrijving is het nodig dat de volledige aandrijfmodule onder motorbelasting draait; omstandigheden die niet kunnen worden nagebootst zonder de volledige aandrijfconstructie en een aangesloten motor. Een bord dat goed is in het testen van donormachines is de meest betrouwbare verificatiemethode. Testen bij het inschakelen zonder belasting bevestigt alleen dat het bord wordt ingeschakeld zonder fundamentele fouten.

V3: Welke alarmen geven aan dat de A16B-1200-0720 defect is?

Gelijktijdige alarmen op zowel de L-as als de M-as – de twee assen die door dit bord worden bestuurd – met bevestigde goede motoren en kabels wijzen naar de besturingsprintplaat. VRDY-fouten (velocity ready) bij het opstarten of alarmcodes die een servocommunicatiefout aangeven, wijzen ook naar de stuurkaart wanneer wordt bevestigd dat de bedrading van de omvormer en de motor in orde zijn.

V4: Zijn er schakelaar- of jumperinstellingen op de A16B-1200-0720 die moeten worden aangepast?

Besturingsprintplaten voor servoaandrijvingen in de A16B-1200-serie kunnen configuratieschakelaars bevatten voor asinterfaceparameters. Voordat u het originele bord verwijdert, moet u alle schakelaarposities fotograferen of noteren. De vervangende printplaat moet identiek worden geconfigureerd. Onjuiste schakelaarinstellingen veroorzaken asalarmen of onjuist aandrijfgedrag dat niet overeenkomt met de geprogrammeerde bewegingsparameters van de CNC.

Vraag 5: Waar komt de A16B-1200-0720 vandaan?

Via de FANUC S-serie aftermarket voor servoaandrijvingen: FANUC-onderdelendealers, industriële CNC-reparatiespecialisten en geteste overtollige leveranciers. Controleer A16B-1200-0720 specifiek op het label van de geïnstalleerde kaart. De A16B-1200-familie bevat meerdere varianten; het achtervoegsel -0720 identificeert de specifieke 2-assige configuratie voor de 6058 aandrijfmodule.
