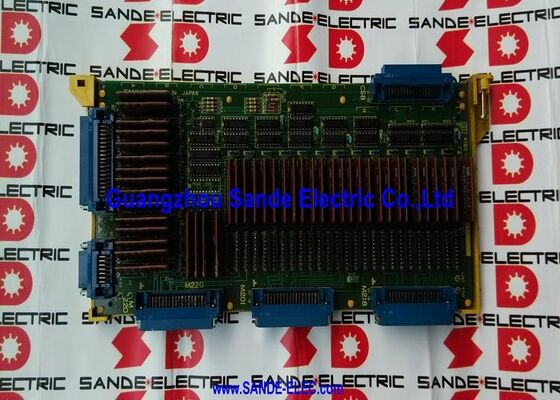

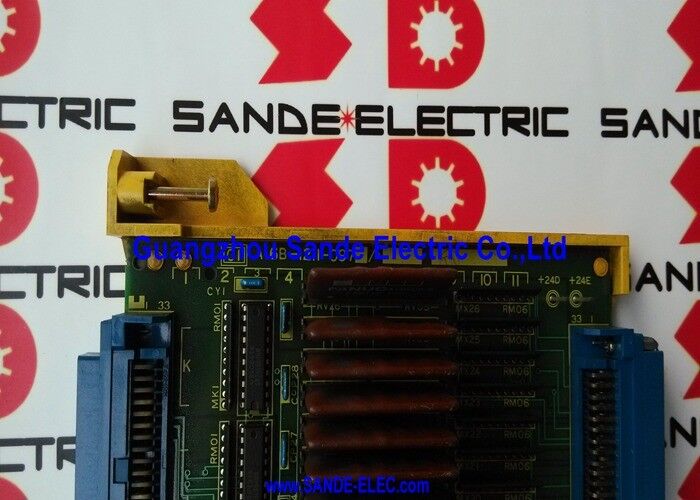

A16B-1211-0970 A16B-1211-O97O A16B12110970

A16B-1211-0970∙ FANUC Serie 0-C Zero Control E3 I/O PCB 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

Zero Control E3 Het meest complete I/O-bord

De FANUC serie 0-C (Zero C of F0C) I/O-bordfamilie gebruikt een E-benaming om verschillende I/O-capaciteitsniveaus binnen het A16B-1211-097x-bereik te identificeren:

De E3 aanduiding A16B-1211-0970 is het volledig gevuld bord. Alle 104 ingangskanalen en 72 uitgangskanalen zijn samengesteld en actief.De E2- en E1-varianten bevatten steeds minder circuits voor eenvoudiger werktuigen waarbij minder I/O-punten nodig zijn.

voor bewerkings- en draaicentrums van de serie 0-C met volledig uitgeruste bedieningspanelen, automatische gereedschapsschakelaars, palletsystemen en hydraulische circuits,de E3-configuratie zorgt voor het volledige aantal benodigde I/O zonder dat er geen kanalen meer zijn.

Belangrijkste specificaties

Integratie van de PMC-ladder Hoe werkt het E3-bord

De A16B-1211-0970 maakt verbinding met de ladderlogic van de PMC (Programmable Machine Controller) van de serie 0-C CNC. Het ladderprogramma leest elke scancyclus alle 104 invoerstatus en schrijft naar alle 72 uitgangen.

De E3-bordbruggen:

• Bevestiging van het veld van de werktuigmachine (schakelaars, sensoren, actuatoren)
• De interne PMC-bus van de CNC

Wanneer de A16B-1211-0970 mislukt, verliest het PMC de communicatie met de machineveldapparaten.en geen machinaal actuatoren kan besturenDe CNC genereert doorgaans I/O-link alarmen die specifiek zijn voor het adresbereik van het E3-bord.

Toepassingsscenario's

0-MC-verwerkingscentrum I/O-falen:Een FANUC 0-MC-bewerkingscentrum ontwikkelt willekeurige PMC-alarmen die van invloed zijn op de functies van gereedschapswisselaar en pallet. De functies van de hoofdas blijven normaal.Vervanging herstelt volledige 104/72 I/O communicatie.

0-TC-draaicentrum met complexe automatisering:Een 0-TC draaicentrum met staafvoeder, hydraulische chuck en staart gebruikt 90 van de beschikbare 104 ingangen en 65 van de 72 uitgangen.De volledige capaciteit van het E3-bord zorgt ervoor dat dit signaal comfortabel kan worden geladen..

Veelgestelde vragen

V1: Wat is het verschil tussen de E3 (A16B-1211-0970) en de E2 (A16B-1211-0971)?

De E3 is het volledig gevuld bord met 104 DI / 72 DO. De E2 (A16B-1211-0971) heeft minder I / O-circuits een kleiner DI / DO-compleet voor eenvoudiger werktuigmachines.De E3 en E2 bedienen dezelfde fysieke slot in de serie 0-C CNC, maar kunnen niet worden uitgewisseld zonder invloed op de beschikbaarheid van I / O-adressenIndien het PMC-programma van een machine inbrengs- of uitgangssignalen in het bereik van 73°104 DI of 57°72 DO aanbiedt, bestaan deze signalen niet op een E2-vervanger.

Vraag 2: Verplicht de vervanging van de A16B-1211-0970 wijzigingen in het PMC-programma?

Nee, het PMC-programma gebruikt I/O-adressen, niet de identiteit van het hardwarebord.Het vervangen van de A16B-1211-0970 door een identiek E3-bord met dezelfde adresconfiguratie herstelt de volledige PMC-I/O-communicatie zonder enige wijziging van het PMC-programmaHet bestaande ladderprogramma gaat verder met de aanpak van dezelfde 104/72 I/O-punten op het nieuwe bord.

V3: Zijn de uitgangscircuits van het E3-bord transistor of relaytype?

Series 0-C I/O-boards gebruiken transistor-uitgangscircuits (sinktype) niet mechanische relaiscontacten.Ze zijn geschikt voor het besturen van relais spoelen, indicatorlampen en magnetoventiel spoelen, maar vereisen externe relaiscontacten voor het schakelen van netspanningslasten.Verifieer het uitgangstype en de belastingvereisten uit de elektrische documentatie van de machine voordat u een uitgangsbelasting aansluit.

V4: Wat is het PMC-alarmcodebereik dat naar de A16B-1211-0970 wijst?

De I/O-alarmen die worden gegenereerd wanneer het E3-bord uitvalt, bevatten doorgaans PMC-alarmcodes die verband houden met het aan het bord toegewezen I/O-linkcommunicatieadresbereik.Specifieke alarmcodes zijn gedocumenteerd in de onderhoudshandleiding van de FANUC-series 0-C-PMC en de hardwareverbindingshandleiding.Alarmen die wijzen op het specifieke I/O-adresblok dat is toegewezen aan de connectoren van het E3-bord (M186, M196, M201, M218, M220) in de I/O-configuratie van de CNC beperken de fout tot dit bord.
