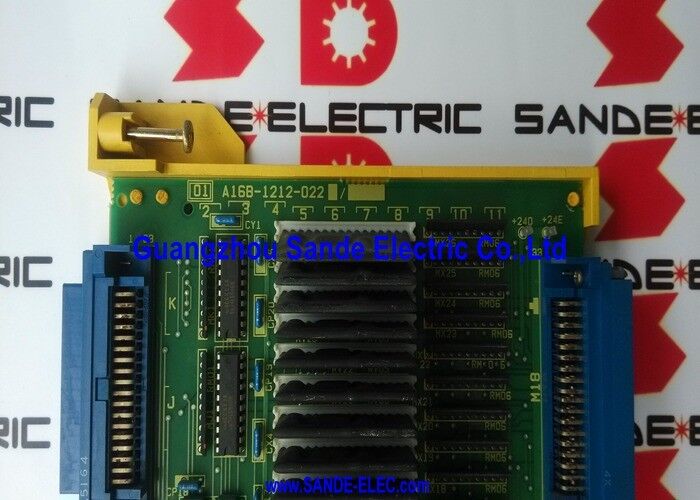

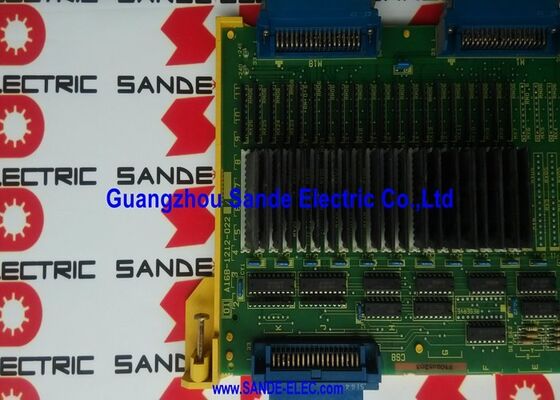

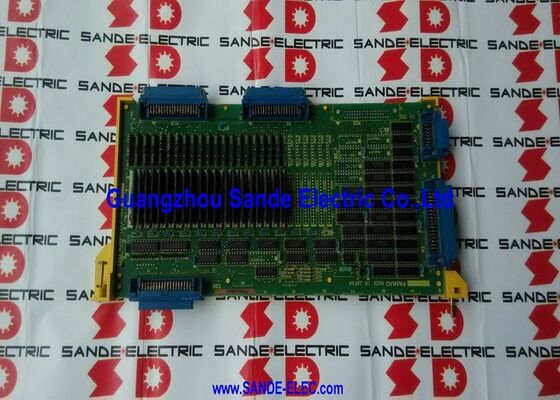

Fanuc PC Board A16B-1212-0220 A16B-1212-O22O A16B12120220

A16B-1212-0220 | FANUC-serie 0-C C7 I/O-kaart — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / niet-oppervlaktemontage / volledig gevuld

104 ingangen en 72 uitgangen — Machinebesturing op schaal

Het signaalaantal van de A16B-1212-0220 weerspiegelt de behoeften van een volledig uitgeruste CNC-bewerkingsmachine. Tel de signalen die nodig zijn op een typisch bewerkingscentrum:

Ingangen voor CNC (104 beschikbaar):Eindschakelaars voor het overschrijden van de as (6–12), sonde voor gereedschapslengte, sensor voor koelvloeistofniveau, hydraulische drukschakelaars, deur open/dicht, pallet vastgeklemd, positiesensoren voor gereedschapsmagazijn, detectie van gereedschapsbreuk, sensor voor spilolie, veiligheidsmatsensor, bevestiging van assenrem vrijgegeven, knoppen voor cyclusstart/voeding vasthouden, schakeltrappen voor voedingssnelheid, overbruggingstrappen voor spilsnelheid, schakelaarcontacten voor moduskeuzeschakelaars, signalen voor voltooiing van hulpfuncties - de lijst van een complexe machine bereikt gemakkelijk meer dan 80–100 ingangen.

Uitgangen van CNC (72 beschikbaar):Koelvloeistofpomprelais, hogedrukkoelvloeistof, starten hydraulisch systeem, vrijgave asrem, deurslot, contacten spilstartrichting, gereedschapsmagazijn vooruit/intrekken, pallet vastklemmen/ontspannen, indicatielampje koelvloeistof AAN/UIT, alarmindicator, lamp cyclus actief, indicator spilloop, indicatie voedingsstop, signaal einde programma, extra M-code relaisuitgangen - 60-70 uitgangen op een complexe machine zijn eenvoudig.

De capaciteit van 104/72 van de C7 dekt de volledige aanvulling van een complexe CNC-bewerkingsmachine, zonder dat een tweede I/O-kaart nodig is.

Belangrijkste specificaties

C7 — De volledig gespecificeerde configuratie

Binnen de Series 0-CI/O-kaartfamilie bestaan ​​er drie varianten in de A16B-1212-022x-reeks:

De C7 (A16B-1212-0220) is de volledig gevulde variant: het complete I/O-bord met alle in- en uitgangscircuits gemonteerd. C6 en C5 zijn geleidelijk gereduceerde versies voor eenvoudigere werktuigmachines waarbij minder I/O-punten nodig zijn.

Het vervangen van een C7 door een C6 of C5 zou resulteren in ontbrekende I/O-adressen in de PMC-ladder; signalen die het ladderprogramma verwacht te vinden, zouden eenvoudigweg niet bestaan ​​op het kleinere bord, wat PMC-alarmen of onjuist machinegedrag zou veroorzaken. Vervang C7 altijd door C7.

Toepassingsscenario's

0-MC I/O-fout bewerkingscentrum:Een FANUC 0-MC-bewerkingscentrum ontwikkelt willekeurige PMC-alarmcodes. Sommige ingangen melden onjuiste statussen, ondanks bevestigde correcte lokale bedrading. De A16B-1212-0220-kaart wordt geïdentificeerd via systematische foutisolatie. Vervanging herstelt de correcte invoer- en uitvoerwerking op alle 104/72 punten.

0-TC I/O-configuratie voor draaibanken met dubbele turret:Een 0-TC-draaibank met dubbele toren, twee torentjes en bijbehorende vergrendeling gebruikt de volledige 104/72 I/O-capaciteit van de A16B-1212-0220 om alle torenpositieschakelaars, hydraulische circuits en gedeeltelijk aanwezige sensoren vanaf één bord te beheren.

Veelgestelde vragen

Vraag 1: Kan de A16B-1212-0220 (C7) afzonderlijk worden getest buiten de CNC?

DNC Electronics bouwt speciale testinstallaties voor I/O-kaarten voor de Series 0-CI/O-kaarten, waaronder de A16B-1212-0220. Dit bevestigt dat geïsoleerd testen van de 104/72 I/O-kaart technisch mogelijk is. Voor interne tests heeft het bord de juiste voeding, I/O-adressignalen en teststimulusbedrading nodig; een volledige testopstelling is doorgaans niet beschikbaar in een standaard machinewerkplaats. Ruildiensten van gespecialiseerde leveranciers zijn het praktische alternatief.

Vraag 2: Welke signalen worden aangesloten op de uitgangsterminals van de A16B-1212-0220?

De digitale uitgangen van het bord sturen machine-apparaten aan via relaiscontacten of transistoruitgangen. Typische aansluitingen zijn onder meer: ​​motorstarters van de koelpomp, spoelen van magneetkleppen, circuits voor indicatielampjes, magneetventielen voor deursloten en signaaluitgangen naar hulpmachines. Elk uitgangscircuit heeft een maximale spanning en stroom gedefinieerd in de Series 0-C hardwarehandleiding. Het overschrijden van de uitgangswaarden veroorzaakt een transistor- of relaisstoring op de kaart. Controleer altijd de belastingsspecificaties voordat u externe apparaten aansluit.

V3: Wat zijn de verschillen in toepassingen tussen 0-MC en 0-TC wanneer beide de A16B-1212-0220 gebruiken?

Zowel 0-MC (bewerkingscentrum) als 0-TC (draaicentrum) gebruiken dezelfde A16B-1212-0220-plaat, maar hun PMC-ladderprogramma's gebruiken de 104/72 I/O-punten anders. Op een 0-MC zijn veel in-/uitgangen bestemd voor gereedschapswisseling, pallethantering en spiloriëntatie. Op een 0-TC heeft dezelfde I/O betrekking op de besturingsfuncties voor het opspannen, de losse kop en de staafaanvoer. De hardware van de kaart is identiek: het PMC-programma bepaalt de functionele toewijzing.

Vraag 4: Kan de A16B-1212-0220 worden gerepareerd?

DNC Electronics biedt expliciet uitwisselings-, reparatie- en testdiensten aan voor de A16B-1212-0220 en merkt op dat ze aangepaste testopstellingen hebben voor I/O-kaarten uit de 0-serie. Reparatie is voor dit bord haalbaar omdat de constructie zonder opbouwmontage de toegang op componentniveau eenvoudig maakt voor een gekwalificeerde technicus. Veelvoorkomende storingsmodi – kapotte uitgangstransistors, defecte ingangs-optocouplers, defecte voedingscomponenten – kunnen op componentniveau worden gerepareerd.

Vraag 5: Hoe wordt het adres van de I/O-punten van de A16B-1212-0220 gedefinieerd in de PMC?

De I/O-adrestoewijzing voor de A16B-1212-0220 wordt gedefinieerd door de systeemparameterinstellingen van de Serie 0-C CNC – met name de I/O-configuratieparameters die fysieke kaartslots toewijzen aan PMC I/O-adressen. Deze parameters bepalen welk PMC-adres overeenkomt met welke fysieke ingangs- of uitgangsterminal op de kaart. Na het plaatsen van een vervangende kaart is er geen herconfiguratie van het adres nodig, tenzij de kaart in een ander fysiek slot wordt geplaatst dan het origineel.
