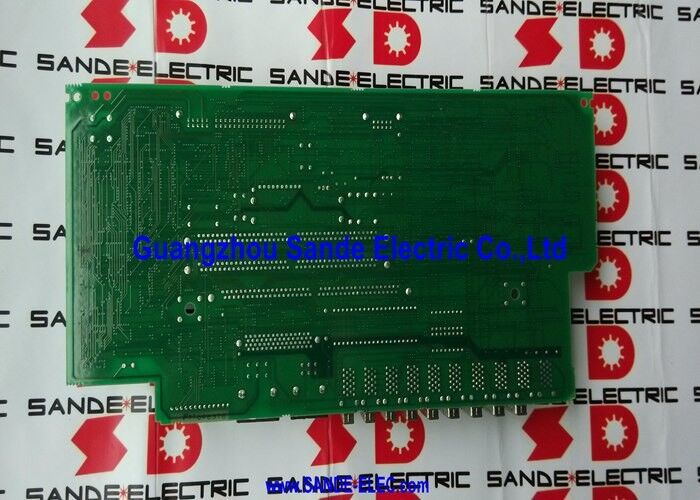

A16B-2202-0432 ∙ FANUC Alpha SPM Control PCB ∙ Topkaart voor A06B-6088 Series / SPM-15 tot SPM-55 / 283 ∙ 325VDC / Type 1 Interface

SPM

De FANUC Alpha SPM (Spindle Power Module) aandrijft de hoofdspindelmotor van de werktuigmachine.het trekken van het vermogen van de gelijkstroombus van de PSM en het omzetten in variabele frequentie, wisselspanningsstroomuitgang voor de spindelmotor.

De A06B-6088-serie bestrijkt een breed scala aan SPM-classificaties:

• SPM-15(A06B-6088-H215): aandrijving van spindelmotoren Alpha 12, AlphaP15, AlphaP18
• SPM-22(A06B-6088-H222): aandrijvingen Alfa aP30, Alfa 15 spindelmotoren
• SPM-26(A06B-6088-H226): aandrijvingen Alpha aP40, spindelmotoren Alpha 26
• SPM-30(A06B-6088-H230): aandrijft spindelmotoren Alpha 30, AlphaP40
• SPM-45(A06B-6088-H245): aandrijft hoogvermogende spindelmotoren van 45 kW
• SPM-55(A06B-6088-H255): 55 kW vermogen

De A16B-2202-0432 is debesturings-PCB (topkaart)Een bord bedient het hele SPM-15 tot SPM-55-bereik.

Belangrijkste specificaties

Type 1 Interface Spindelmotor Feedback

De aanduiding "Type 1 (standaardspecificaties) " identificeert de feedbackinterface van de spindelmotor die door dit SPM wordt gebruikt:

M-sensor:De standaard positioner/snelheidssensor voor FANUC Alpha spindelmotoren.

MZ sensor:Een zero-speed/position sensor variant die wordt gebruikt in ingebouwde motorconfiguraties.

Positiecoder:Een hoge-resolutie-positie-encoder voor spindel-als-C-as-toepassingen: draad snijden, stijf tikken, gesynchroniseerde spindelfuncties.

De A16B-2202-0432 verwerkt al deze feedbacksoorten. Its feedback interface circuits read the sensor signals and use them for the closed-loop speed control algorithm — ensuring the spindle reaches and holds commanded speed precisely under varying cutting load.

Toepassingsscenario's

SPM-spindellarm op 18-MC-bewerkingscentrum:Een spindelmodule van FANUC Alpha SPM-22 in een bewerkingscentrum van 18 MC ontwikkelt een permanent spindelalarm (SP-alarmcode).De A16B-2202-0432 besturingskaart wordt geïdentificeerd als de foutDe vervanging van het bord herstelt de werking van de spint.

SPM-30 besturingsbord fout op 16-TC draaicentrum:Een draaicentrum met een krachtige SPM-30-spindelmodule verliest de controle over de spindel snelheid. De spindel draait echter met de verkeerde snelheid zonder te reageren op programmaopdrachten.De A16B-2202-0432 snelheidsregeling lus circuits wordt geïdentificeerd als de foutVervanging met hetzelfde onderdeelnummer herstelt de snelheidsregeling, ongeacht het hogere vermogen van de SPM-30.

Veelgestelde vragen

V1: Als alleen de A16B-2202-0432 uitvalt, kan deze dan worden vervangen zonder de hele SPM-module te vervangen?

Ja. De A16B-2202-0432 is de bovenste besturingskaart, fysiek gescheiden van het basis-energie-PCB en het stuurbord in de modulebehuizing.met de module uit de kast gehaald, is de A16B-2202-0432 toegankelijk vanaf de voorzijde van de module of na verwijdering van de moduladeksel, afhankelijk van de SPM-variant.

V2: Heeft de vervanging van de A16B-2202-0432 invloed op de spindelparameters in de CNC?

Nee, spindelparameters (snelheidsbeperkingen, versnellingspercentages, resolutie van de positiecoder, versnellingsverhoudingen, sensortype) worden opgeslagen in het hoofdparametergeheugen van de CNC, niet in het SPM-besturingsbord.Na montage van de vervangende A16B-2202-0432, de CNC communiceert met de module met behulp van de bestaande spindelparameters.De snelheid van de spindel moet worden gecontroleerd in het volledige snelheidsbereik en moet worden bevestigd dat de stijve tap of oriëntatie (indien gebruikt) correct functioneert voordat de volledige productie wordt hervat..

V3: Wat is het verschil tussen de A16B-2202-0432 en de A16B-2203-0332, die naast deze apparaat in SPM-modules verschijnt?

De A16B-2202-0432 is de primaire besturingskaart (de bovenste kaart die de belangrijkste spindelbesturingslogica levert).De A16B-2203-0332 is een aanvullend signaalbord dat aanvullende interfacfuncties of uitgebreide I/O-mogelijkheden biedt binnen de module. Beide zijn aanwezig in SPM-configuraties met een hogere specificatie. Als beide vervanging nodig hebben, bestel beide ̇ ze hebben verschillende functies en de ene kan de andere niet vervangen.

V4: Welke spindel alarmmethoden geven aan dat de A16B-2202-0432 is uitgevallen?

FANUC Alpha SPM-alarmen die op de LED van de module worden weergegeven:

• SP-alarm 24 (IPM-alarm):Vaak gerelateerd aan de poort aandrijving of stroomapparaat fouten ?? maar als de poort aandrijving bord (A20B-2902-0390) intact is, kan de A16B-2202-0432 het genereren van onjuiste schakeling commando's
• SP-alarm 07 (fout van het snelheidsfeedbacksignaal):Punten op het feedbackverwerkingscircuit op de A16B-2202-0432
• SP-alarm 29/30/41 (snelheidsfout):Fouten in de snelheidsregelaarslus die kunnen ontstaan in de hardware van het besturingsalgoritme van de A16B-2202-0432

V5: Wat onderscheidt de A06B-6088-serie "Type 1" van de SPM-modules "Type 2"?

De aanduiding "type" verwijst naar de feedbackstandaard van de spindelmotor.Type 2 (ook wel de "Series 2" spindle genoemd) is een spindelsysteem van latere generatie met verbeterde sensortypen en een bijgewerkte specificatie van de bedieningskaart. De A16B-2202-0432 is de Type 1 besturingskaart ̇ het is niet compatibel met Type 2 spindelmotor sensor configuraties.
