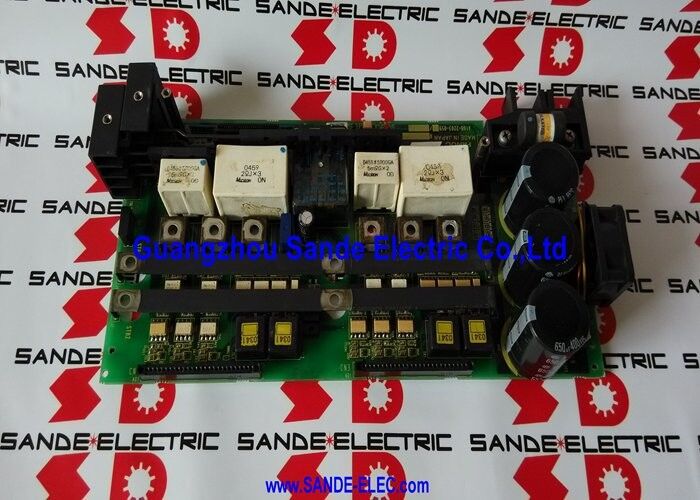

Moederbord A16B-2203-0590 A16B22030590 A16B-22O3-O59O

A16B-2203-0590 ∙ FANUC Alpha SVM2-12/40 Bedradingsbord ∙ Type A en FSSB-interface / A06B-6079-H204 / A06B-6096-H204 / Supersedes A16B-2202-0770

SVM2-12/40 Asymmetrische tweeaas aandrijving

De FANUC Alpha SVM2-12/40 is een tweeassige servoversterkermodule met verschillende stroomvermogens per as. In tegenstelling tot de symmetrische SVM2-12/12 (12A op beide assen) of SVM2-40/40 (40A op beide assen),de 12/40-configuratie biedt:

• 12A-as (lichtere belasting):Voor een lichtere machineas: gereedschapsturf, werkstukrotatie of een hulpas met een kleinere servomotor.
• As 40A (zwaarder):Voor een zwaardere machineas meestal de belangrijkste translatietas met een grotere motor en een hogere traagheidsvereiste.

Deze asymmetrische koppeling stelt een machinebouwer in staat om de servoversterkerstroom nauw af te stemmen op de werkelijke vraag van elke as.Installatie van een uniforme 40/40-module waarbij één as slechts 12A nodig heeftDe SVM2-12/40 is de technisch optimale keuze voor machines met één lichte en één zware as.

Belangrijkste specificaties

Type A en FSSB

De A16B-2203-0590 bedient de SVM2-12/40 in beide interfacevarianten:

Interface van type A (A06B-6079-H204):De seriële servobusinterface met behulp van een speciale kabel van de CNC. Eerdere interfacegeneratie, nog steeds gebruikelijk op Series 15 en vroege i-series systemen.

FSSB-interface (A06B-6096-H204):De servobus met glasvezel wordt gebruikt op de CNC-systemen van de i-serie.

De fysieke connectoren van de bedradingsplatform zijn geschikt voor beide interfacetypen, omdat de mechanische afmetingen van de platform en de opstelling van de motor-/busconnector gemeenschappelijk zijn voor de Type A- en FSSB-varianten SVM2-12/40Alleen de besturingscombinatie en de servobusconnector verschillen.

Toepassingsscenario's

SVM2-12/40 draadloze bordfout:Een FANUC Alpha servomodule ontwikkelt alarmcodes die beide assen beïnvloeden.De A16B-2203-0590 vervanging herstelt de connector integriteit van de module en beide as servo functies.

Modulevernieuwing:De A16B-2203-0590 bedradingsbord wordt vervangen naast de besturings PCB om een volledige interne board refresh te bieden.

Veelgestelde vragen

V1: Kan de A16B-2203-0590 worden gebruikt in een FSSB-interface SVM2-12/40 en ook in een type A SVM2-12/40?

Ja, de onderhoudshandleiding van FANUC Alpha bevestigt dat A16B-2203-0590 de bedradingsplatform is voor zowel de modules A06B-6079-H204 (type A) als A06B-6096-H204 (FSSB).Het bedradingsbord is het gemeenschappelijke bouwelement voor beide interfacevariantenDe CNC-servo-interface-connector op de bedradingsplatform accepteert zowel Type A-kabel als FSSB-vezeloptische connector.of de interface-specifieke verbinding wordt gemaakt via de connector van het besturingsclip in plaats van de bedradingsplatform.

V2: Wat is het besturings-PCB dat samenhangt met de A16B-2203-0590 in de SVM2-12/40?

Voor de besturingsconfiguratie HRV3 (higher performance current control): de bedradingsplatform A16B-2203-0590 wordt gekoppeld aan de besturingsPCB A20B-2100-0541 (FSSB-interface).de koppeling is afhankelijk van de generatie van de moduleDe onderhoudshandleiding van de FANUC Alpha-serie specificeert: "Bij gebruik van HRV3 gebruik de volgende boards samen: Bedradingsbord: A16B-2203-059X / Printplaat: A20B-2100-054X".

V3: Waarom gebruikt de SVM2-12/40 asymmetrische stroomratings in plaats van een uniforme 40/40?

Een 40A-uitgangsfase voor een 12A-as verspilt ongeveer 30A van de nominale capaciteit, waardoor kosten in IGBT-apparaten, koeling,en de grootte van de kast. De SVM2-12/40 zorgt voor elke as precies de stroom die zij nodig heeft. Dit is vooral handig op CNC-draaibranen waar de Z-as (wagen) een hogere belasting draagt dan de X-as (kruisslijp),of op machines waarbij één as een lichtgewicht hulpas is in plaats van een hoofdsnijas.

V4: Na het plaatsen van een vervangende A16B-2203-0590 moeten de encoder- of motorkabels opnieuw worden geleid?

De encoder- en motorkabelconnectoren op het bedradingsbord behouden dezelfde fysieke uitleg en mechanische configuratie als het oorspronkelijke bord.Kabelverbindingen worden opnieuw gemaakt naar dezelfde connector posities op het nieuwe bord geen herrouting of wijziging van de machine bedrading is vereist.

V5: Kan de A16B-2203-0590 bedradingsplatform vervangen worden zonder toegang tot het bedieningspcb?

Binnen de SVM2-12/40 module behuizing, de besturings PCB wordt gemonteerd op de top van de bedrading bord.het besturings-PCB moet eerst worden verwijderd om de beveiligingsapparatuur van het bedradingsbord bloot te stellenNa vervanging van de A16B-2203-0590,de besturingscombinatie wordt opnieuw geïnstalleerd op de nieuwe bedradingsplatform voordat de module wordt gesloten en opnieuw in de aandrijfkast wordt geïnstalleerd.
