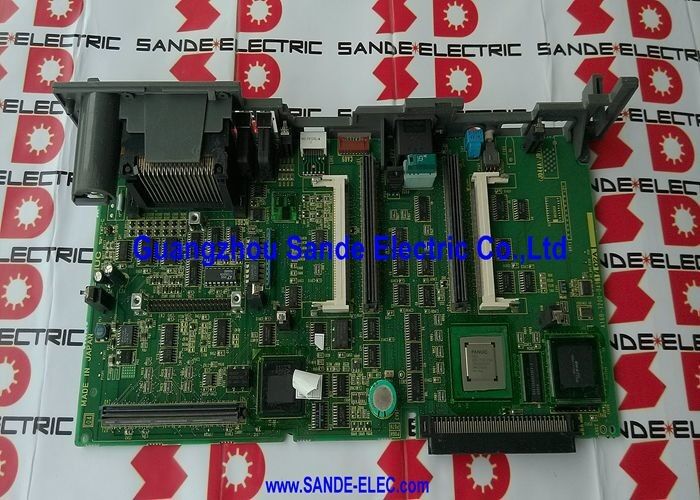

Fanuc-moederbord A16B-3200-0491 A16B-32OO-O491 A16B32000491

A16B-3200-0491 | FANUC-serie 0i-B hoofd-CPU-kaart — PMC-SB7 / maximaal 6 assen / 0i-TB en 0i-MB / SMD modulair geheugen

Serie 0i-B — De tweede 0i-generatie

De FANUC Series 0i heeft meerdere hardwaregeneraties doorlopen: 0i-A, 0i-B, 0i-C, 0i-D en 0i-F. De A16B-3200-0491 is het belangrijkste CPU-bord voor de 0i-B-generatie - "de tweede van de Fanuc Series 0i-controllers" (DNC Electronics).

Het 0i-B-platform bracht aanzienlijke vooruitgang op het gebied van capaciteiten ten opzichte van de 0i-A:

• PMC-SB7 vervangt de PMC-SB2 van de 0i-A-generatie - meer laddertreden, meer dataregisters en een snellere PMC-uitvoeringscyclus
• De mogelijkheid tot 6 assen ondersteunt complexere machineconfiguraties
• Modulaire SMD-geheugenarchitectuur maakt configuratieflexibiliteit voor verschillende machinevereisten mogelijk

De 0i-B werd wereldwijd breed ingezet op draaicentra (0i-TB) en bewerkingscentra (0i-MB).

Belangrijkste specificaties

PMC-SB7 — De sequentiecontroller voor 0i-B

De PMC-SB7 is het programmeerbare machinecontrollermodel dat is geïntegreerd in het 0i-B-platform. In de FANUC CNC-architectuur voert de PMC de machinesequentielogica uit: het ladderprogramma dat alle niet-snijmachinefuncties regelt: koelvloeistofregeling, hydrauliek, gereedschapswisselaars, deurvergrendelingen en reacties op het bedieningspaneel.

De aanduiding "SB7" identificeert het capaciteitsniveau van de PMC:

• Programmastappen:De PMC-SB7 biedt meer laddertreden dan de oudere PMC-SB2, waardoor complexere machinesequenties mogelijk zijn zonder beperkingen op de programmagrootte.
• Datacapaciteit:Meer D (data) en K (keep relay) registers voor complexe sequentielogica.
• I/O-capaciteit:Uitgebreide I/O-puntadressering om machines met een groter aantal I/O-punten te kunnen verwerken.

De integratie van de PMC-SB7 rechtstreeks op het A16B-3200-0491 moederbord vereenvoudigt de CNC-hardwarearchitectuur – er is geen afzonderlijk PMC-bord vereist.

Toepassingsscenario's

0i-TB CNC-moederbordfout:Een FANUC 0i-TB-draaicentrum verliest zijn CNC - opstartfout, aanhoudende systeemalarmen. De A16B-3200-0491 wordt geïdentificeerd als de fout. Geheugenmodules worden overgebracht naar de vervangende kaart. CNC start op met de bestaande software en het PMC-programma van de machine.

Vervanging van moederbord van 0i-MB bewerkingscentrum:Een 3-assig 0i-MB-bewerkingscentrum vereist vervanging van het moederbord. De 6-assige capaciteit van de A16B-3200-0491 biedt hoofdruimte voor deze 3-assige toepassing.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de A16B-3200-0491 (0i-B) en een 0i-C- of 0i-D-moederbord?

Elke 0i-generatie gebruikt een aparte moederbordarchitectuur. De 0i-B (A16B-3200-0491) draait PMC-SB7 en gebruikt kaarten uit de A16B-3200-serie. De 0i-C maakt gebruik van kaarten uit de A20B-8100-serie. De 0i-D maakt gebruik van kaarten uit de A20B-8200-serie. Dit zijn verschillende hardwaregeneraties; kaarten zijn niet uitwisselbaar tussen generaties.

Vraag 2: Kan A16B-3200-0491 worden geleverd met of zonder SMD-modules?

DNC Electronics bevestigt dat het bord "wordt geleverd zonder SMD-modules, omdat ze de generieke versie van het bord speciaal maken voor de CNC-bewerkingsmachine." Dit betekent dat de juiste SMD-geheugenmodules (FROM, DRAM, SRAM) die specifiek zijn voor de geïnstalleerde machineconfiguratie moeten worden overgedragen van het originele bord of afzonderlijk moeten worden aangeschaft en geconfigureerd. Bevestig de vereiste modulespecificaties uit de hardwaredocumentatie van het apparaat.

V3: Wat is het maximale aantal assen dat wordt ondersteund door de A16B-3200-0491?

MRO Electric en DNC Electronics bevestigen beide maximaal 6 assen voor de A16B-3200-0491. Het werkelijke aantal assen is afhankelijk van de specifieke 0i-B-machineconfiguratie en software-optie. De standaard 0i-TB (draaicentrum) gebruikt 2–4 assen; de standaard 0i-MB (bewerkingscentrum) gebruikt 3–4 assen. De mogelijkheid tot 6 assen biedt speelruimte voor complexere configuraties.

V4: Is voor het vervangen van A16B-3200-0491 een back-up van het PMC-programma vereist?

Het PMC-ladderprogramma bevindt zich in de SRAM-geheugenmodule. Als de SRAM-module wordt overgebracht naar de vervangende kaart, blijft het PMC-programma behouden. Voer echter altijd een volledige back-up uit van alle SRAM-gegevens (parameters, PMC-programma, onderdeelprogramma's) voordat u onderhoud aan het moederbord uitvoert. Als de SRAM-module ook beschadigd is, is programmaherstel vanaf een back-up vereist.

V5: Welke garantie is beschikbaar voor A16B-3200-0491?

Meerdere leveranciers bevestigen de garantiedekking: MRO Electric (1 jaar garantie, per gebruikersgegevens), CNC Tools LLC (12 maanden garantie, 100% getest). Het bord wordt actief gevuld en onderhouden, ondanks dat de 0i-B-generatie volwassen is. Reparatieservices zijn ook beschikbaar via gespecialiseerde FANUC-serviceproviders.
