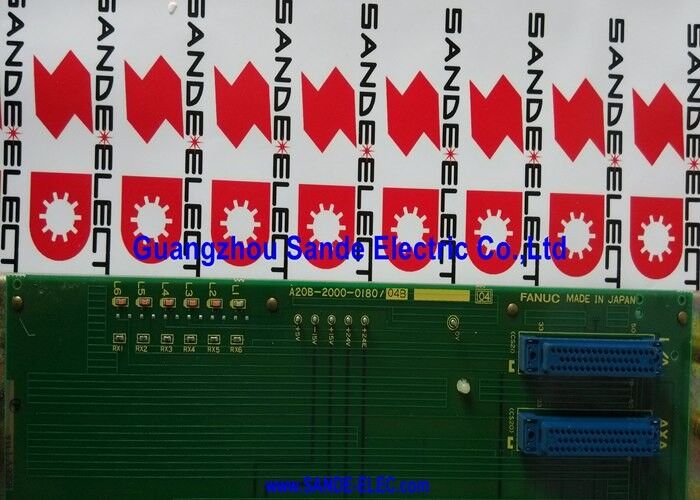

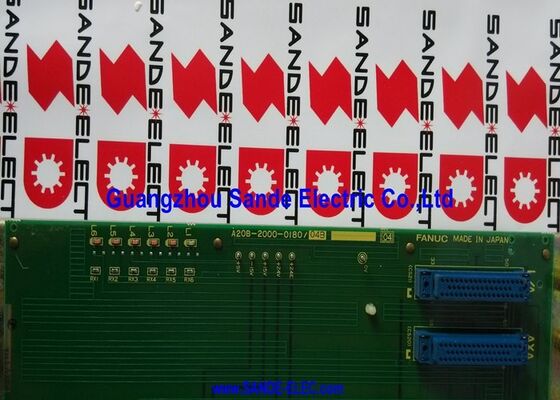

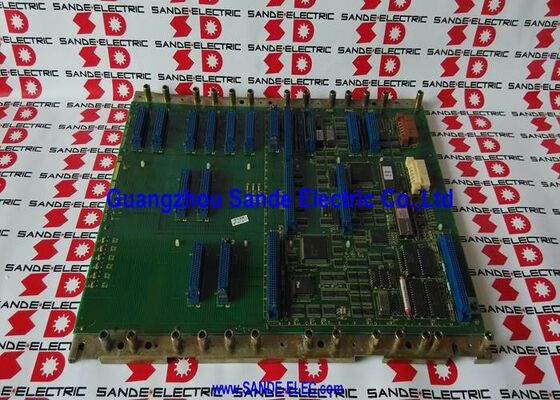

Moederbord A20B-2000-0180 A20B20000180

A20B-3300-0293 | FANUC 486 CPU-module — 16 MB DRAM / A20B-3300-029x-familie / plug-in processorkaart / FANUC CNC

A20B-3300 — De serie CPU-modules

De A20B-3300-serie is FANUC's familie van plug-in CPU-modules: de processorkaarten die zorgen voor de centrale verwerkingscapaciteit in FANUC CNC-moederborden. De serie omvat meerdere generaties CNC-platforms en processorarchitecturen:

DeA20B-3300-029x-familiebeslaat het processorbereik van het 486-tijdperk:

De 029x-familie vertegenwoordigt de Intel 486-generatie van FANUC's CNC-verwerkingssystemen – een aanzienlijke sprong voorwaarts ten opzichte van de voorgangers van de 486, en levert de verwerkingskracht die nodig is voor de eerste generatie CNC-platforms uit de i-serie.

Belangrijkste specificaties

Plug-in-architectuur: het servicevoordeel

De A20B-3300-0293 wordt aangesloten op een gedefinieerde socket op het CNC-hoofdbord – een modulair ontwerp dat de processormodule scheidt van het moederbord. Dit biedt:

Onafhankelijke vervangbaarheid:Wanneer de CPU-module defect raakt, wordt alleen de module vervangen; het moederbord, de geheugenmodules en optiekaarten blijven ongestoord.

Niet-invasieve gegevensbewaring:Het vervangen van de A20B-3300-0293 heeft geen invloed op de CNC-parameters of onderdeelprogramma's; deze bevinden zich in SRAM- en FROM-modules op of nabij het moederbord, niet in de CPU-module zelf.

Toepassingsscenario's

Fout CNC-processormodule:Een FANUC CNC ontwikkelt aanhoudende opstartfouten of alarmen op CPU-niveau. Alle geheugenmodules testen correct. De processormodule A20B-3300-0293 wordt geïdentificeerd als de fout. Vervanging herstelt de normale opstart en werking van de CNC.

Onderhoud CNC-elektronica:Een verouderde CNC uit de FANUC i-serie ondergaat een elektronische renovatie. De CPU-module A20B-3300-0293 wordt vervangen om de levensduur van de processor te resetten.

Veelgestelde vragen

Vraag 1: Welke CNC-systemen gebruiken de A20B-3300-0293 486 CPU-module?

De A20B-3300-029x-familie bedient FANUC i-serie CNC-platforms uit het 486-processortijdperk. Aangrenzende leden (0290, 0291) bevestigen compatibiliteit met Series 15i-, 16i-, 18i- en 21i-platforms in hun A- en B-hardwaregeneraties. Bevestig het specifieke CNC-model uit de hardwaredocumentatie van het hostbord.

Vraag 2: Hoe verhoudt de A20B-3300-0293 zich tot de Pentium-klasse modules (A20B-3300-0312/0313)?

De 029x-familie maakt gebruik van Intel 486-klasse processors. De 031x-familie maakt gebruik van Intel Pentium-klasse processors. De Pentium biedt ongeveer het dubbele van de instructiedoorvoer per klok via zijn superscalaire dual-issue pijplijn, grotere geheugenbusbandbreedte en aanzienlijk snellere drijvende-kommaprestaties. De twee modulegeneraties bedienen verschillende generaties CNC-hardware en zijn niet uitwisselbaar.

Vraag 3: Is er voor het vervangen van de A20B-3300-0293 een CNC-herconfiguratie nodig?

Nee. CNC-parameters, PMC-ladder en onderdeelprogramma's bevinden zich in SRAM- en FROM-modules - gescheiden van de CPU-module. Het vervangen van A20B-3300-0293 heeft geen invloed op deze opgeslagen gegevens. De CNC start op vanaf FROM en leest parameters van SRAM nadat de nieuwe module is gemonteerd.

Vraag 4: Waar wordt de 16 MB DRAM voor gebruikt in een CNC uit het 486-tijdperk?

De 16 MB DRAM op de A20B-3300-0293 is het werkgeheugen van de processor. Bij het opstarten kopieert de CNC zijn systeemsoftware van FROM naar dit DRAM voor snelle uitvoering. Alle looptijdvariabelen, vooruitkijkbuffergegevens, asstatusinformatie en actieve programmagegevens bevinden zich tijdens de werking van de machine in deze DRAM. De capaciteit van 16 MB komt overeen met de softwarevoetafdruk van FANUC CNC-softwareversies uit het 486-tijdperk.

Vraag 5: Is reparatie of vervanging beschikbaar voor A20B-3300-0293?

FanucWorld vermeldt A20B-3300-0293 als op voorraad voor directe verkoop. Het bord wordt op FanucWorld ook genoteerd als "Core Exchange: accepteert op dit moment geen; Reparatie: wordt momenteel niet aangeboden" - directe vervanging van het bord is de aanbevolen servicebenadering voor deze module.
