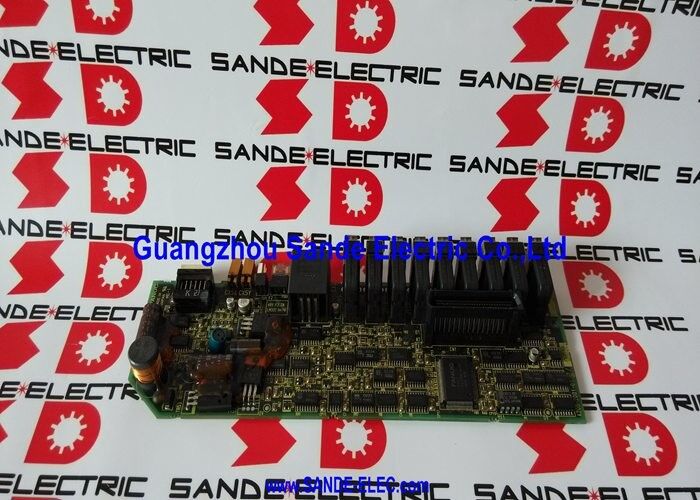

Servocontrolebord A20B-2001-0933 A2OB-2OO1-O933 A20B20010933

A20B-2001-0933 | FANUC Alpha SVM2-40L/40L servobesturingsprintplaat - Type A-interface / A06B-6079-H209 / 2-assig 40A / bedradingskaart A16B-2203-0595

SVM2-40L/40L — Hoogstroom dubbelassige aandrijfmodule

De SVM2-40L/40L (A06B-6079-H209) is een tweeassige servoversterkermodule met een vermogen van 40A continu per as. Binnen het FANUC Alpha-serie SVM2-productassortiment (twee-assige servomodule) vertegenwoordigt dit het hoge-stroomeinde van de lijn:

Varianten met een lagere stroomsterkte (SVM2-12/12, SVM2-20/20) bedienen kleinere servomotoren in compacte bewerkingscentra en lichte werktuigmachines. De SVM2-40L/40L voldoet aan de hogestroomvereisten van:

Grote bewerkingscentrumassen:Zware X- en Y-assen met aanzienlijke tafelmassa, waarbij de hoge dynamische belasting tijdens acceleratie en vertraging een aanhoudend hoge stroomopbrengst vereist.

Grote palletwisselaars en draaitafels:Assen die aanzienlijke massa verplaatsen met hoge voedingssnelheden, waardoor voor hetzelfde bewegingsprofiel meer motorstroom nodig is dan lichtere assen.

Slijpmachine-assen:Precisieslijpen bij gematigde snelheden maar met consistente snijkracht, volgehouden gedurende lange productieruns, vereist een betrouwbare servo-uitvoer met hoge stroomsterkte.

De A20B-2001-0933 is de besturingsprintplaat in deze module en levert tegelijkertijd de huidige besturingslogica, encoderfeedbackverwerking, type A-buscommunicatie en beveiligingscircuitbeheer voor beide 40A-assen.

Belangrijkste specificaties

Besturingsprintplaat en bedradingskaart – Rolverdeling

De SVM2-40L/40L-module bevat twee hoofdprintplaten:

De A20B-2001-0933 (besturingsprint):De intelligente laag. Het ontvangt servo-asopdrachten van de CNC via de Type A-bus, voert de realtime stroomregellussen voor beide assen uit, leest encoderfeedback, verwerkt foutsignalen van de vermogensfase en genereert poortaandrijfsignalen om de IGBT-schakelapparaten te besturen.

De A16B-2203-0595 (bedradingskaart):De fysieke connectorlaag. Het biedt de aansluitingen voor de DC-busingang, de driefasige motoruitgangskabels voor beide assen en de encodersignaalconnectoren. De bedradingskaart draagt ​​de hoogstroomverbindingen; de A20B-2001-0933 draagt ​​de besturingslogica.

Het bedradingsbord A16B-2203-0595 vervangt een eerdere versie, A16B-2202-0775. Beide bedradingskaarten zijn compatibel met de A20B-2001-0933 besturingsprintplaat. Bij het vervangen van de besturingsprint blijft de bedradingsplaat in de module, tenzij deze ook beschadigd raakt.

A20B-2001-0933 versus A20B-2001-0931 - Wat verandert er bij hogere stroomsterkte

De A20B-2001-0931 is de besturingsprint voor de SVM2-modules met een lagere stroomsterkte (SVM2-12/12 tot en met SVM2-30/30). De A20B-2001-0933 bedient de SVM2-40L/40L.

Bij 40A per as versus 12A of 20A moet de besturingskaart:

• Interface met een capabeler IGBT-poortaandrijfcircuit om apparaten met een hogere stroomsterkte te schakelen
• Verwerk stroomfeedbacksignalen van stroomsensoren met een hogere capaciteit
• Beheer beveiligingsdrempels die geschikt zijn voor 40A-bedrijf

Deze verschillen maken de A20B-2001-0933 specifiek voor de 40L/40L-module: de A20B-2001-0931 en A20B-2001-0933 zijn niet uitwisselbaar tussen hun respectieve modules.

Toepassingsscenario's

Fout in besturingskaart SVM2-40L/40L:De tweeassige servomodule van een FANUC Alpha-aandrijfsysteem (A06B-6079-H209) ontwikkelt tegelijkertijd een servo-alarm op beide assen. Nadat is bevestigd dat de bedradingskaart en de voedingsapparaten intact zijn, wordt de besturingsprintplaat A20B-2001-0933 geïdentificeerd als de fout. Vervanging herstelt beide 40A-asservokanalen.

Onderhoud van asaandrijving met hoge stroomsterkte:Tijdens een geplande revisie van de servo-aandrijfkast van een groot bewerkingscentrum wordt de A20B-2001-0933 vervangen op de zwaarbelaste asmodule als onderdeel van een proactieve PCB-vernieuwing om ouderdomsfouten van de besturingskaart te voorkomen.

Veelgestelde vragen

Vraag 1: Wat is de Type A-interface die dit bord gebruikt?

Type A is FANUC's seriële servocommunicatieprotocol voor de aandrijvingsgeneratie uit de Alpha-serie. Het maakt gebruik van een speciale seriële kabel van de servo-interfacekaart van de CNC naar de aandrijfmodule, waarbij positieopdrachten worden verzonden en feedback van de encoder wordt geretourneerd via een digitale seriële verbinding. Type A dateert van vóór de glasvezel FSSB-interface die in de Alpha-i-serie werd gebruikt. De A20B-2001-0933 is de Type A-interfacevariant - niet compatibel met FSSB-modules (A06B-6096-serie).

Vraag 2: Wat betekent "40L" in de aanduiding SVM2-40L/40L?

In de SVM2-naamgevingsconventie van FANUC geeft het huidige rating-achtervoegsel de continue (C) en piek- (P) stroomcapaciteiten aan. "40L" geeft aan dat dit kanaal een nominaal vermogen van 40A heeft bij beperkt gebruik - een specifieke inschakelduur en thermische classificatie die bepaalt hoe lang 40A kan worden volgehouden zonder de thermische limieten van de module te overschrijden. Deze onderscheidt zich van bijvoorbeeld ‘40’ (40A continu) of ‘40HV’ (hoogspanningsvariant). Raadpleeg de FANUC Alpha Series Onderhoudshandleiding voor de precieze definitie van de werkcyclus die van toepassing is op de SVM2-40L/40L-configuratie.

Vraag 3: Kan de A20B-2001-0933 worden gebruikt met de FSSB-interface SVM2-modules (A06B-6096-serie)?

Nee. De A20B-2001-0933 implementeert de Type A seriële servobusinterface. De FSSB-interface SVM2-modules (serie A06B-6096) gebruiken een ander communicatieprotocol en een andere connectoropstelling. Deze twee generaties aandrijvingen zijn niet PCB-compatibel. Bevestig het interfacetype van de geïnstalleerde module op het typeplaatje voordat u de vervangende besturingskaart bestelt.

V4: Vereist het vervangen van A20B-2001-0933 servoparameterwijzigingen?

Nee. Servo-asparameters – motor-ID-codes, encodertype, stroomlimieten, servolusversterkingen – worden opgeslagen in het hoofdparametergeheugen van de CNC. Het vervangen van de A20B-2001-0933 heeft geen invloed op deze parameters. Na het plaatsen van de vervanging en het voeden van het aandrijfsysteem herstelt de CNC de communicatie met de module en past de bestaande servoparameters toe. Controleer of de servo gereed is en voer tests op lage snelheid uit voordat de volledige productie plaatsvindt.

Vraag 5: Welke visuele inspectie is nuttig voordat wordt geconcludeerd dat A20B-2001-0933 is mislukt?

Voordat u de besturingskaart vervangt, moet u het volgende visueel inspecteren: (1) het oppervlak van de kaart op verkleuring, gebarsten of verbrande onderdelen, of beschadigde soldeerverbindingen rond het uitgangsgedeelte van de poortaandrijving; (2) de randconnector voor beschadigde, geoxideerde of vervormde contacten; (3) de bedradingskaart op zichtbare schade die een secundaire fout in de besturingskaart zou kunnen hebben veroorzaakt; (4) de externe connectoren van de module op tekenen van boogschade als gevolg van een bedradingsfout. Als er geen fysieke schade zichtbaar is en de foutsignatuur naar de besturingselektronica wijst, is vervanging van de A20B-2001-0933 geschikt.
