FANUC A20B-2002-0300 ∙ Alpha Series Spindle Motor Encoder Sensor Unit ∙ Met montagebeugel / Onboard Relay / Type-B Interface

Snelheidsfeedback voor de spindel van de Alfa-serie

De A20B-2002-0300 is de spindelmotor encoder sensor assemblage voor FANUC's Alpha serie spindelmotor systeem.en levert de spindle RPM feedback signaal dat de Alfa-serie spindle versterker module nodig heeft om spindle snelheid onder snijbelastingen reguleren.

In tegenstelling tot servomotorencoders die de absolute of incrementele aspositie rapporteren voor positiebeheersing,De primaire functie van een spindelcodeerder is snelheidsfeedback . Zonder een functionerende encoder sensor kan de spindelversterker zijn snelheidslus niet sluiten: hij verliest het vermogen om een stabiele snelheid onder belasting te behouden, wat van invloed is op de oppervlakteafwerking, de levensduur van het gereedschapen stijve klopnauwkeurigheid.

De sensoreenheid wordt aangesloten op de JY2-terminal van de spindelversterkermodule van de Alfa-serie met behulp van de serieinterface van type B.Deze interface-specificatie is specifiek voor de Alpha-serie niet uitwisselbaar met de op FSSB gebaseerde feedback van Alpha i of latere aandrijvingsgeneraties.

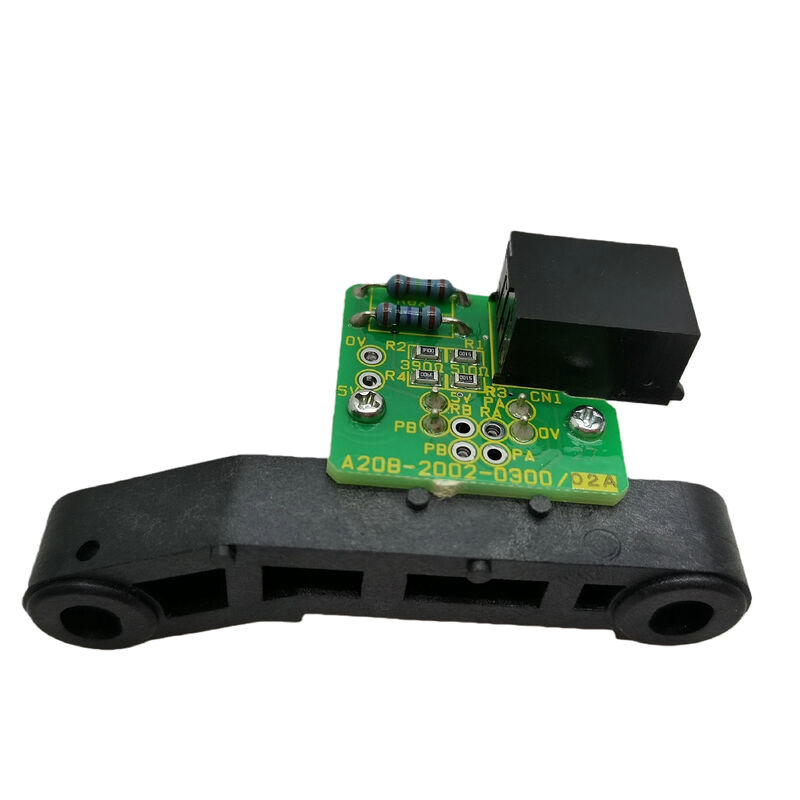

Er zijn twee hardware-herzieningen: /01A en /02A. Bevestig de herziening van de geïnstalleerde unit op het etiket voordat u een vervanging bestelt.

Belangrijkste specificaties

Boordrelais en bevestigingsbeugel

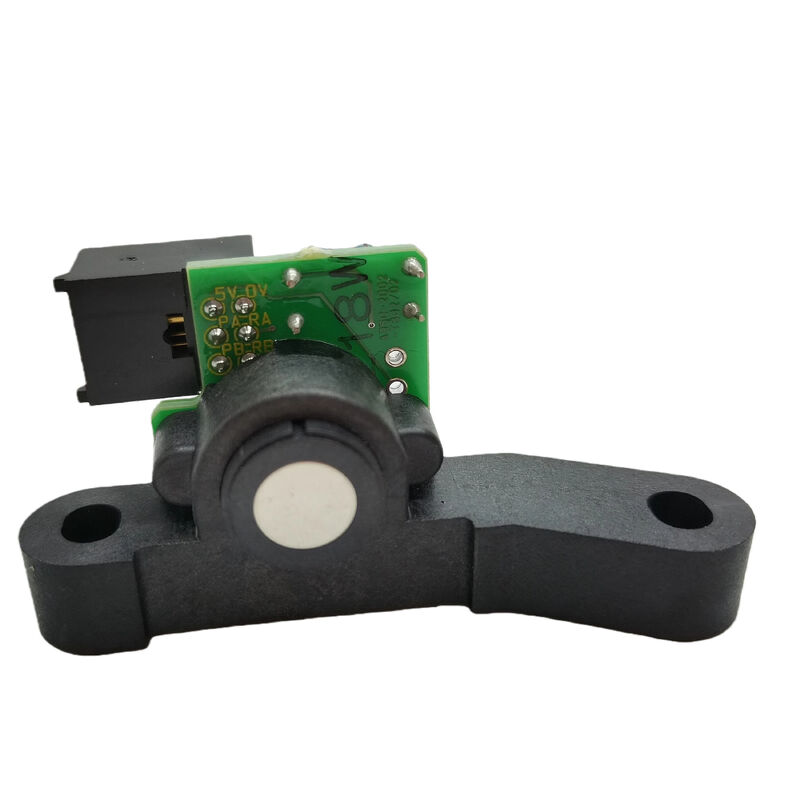

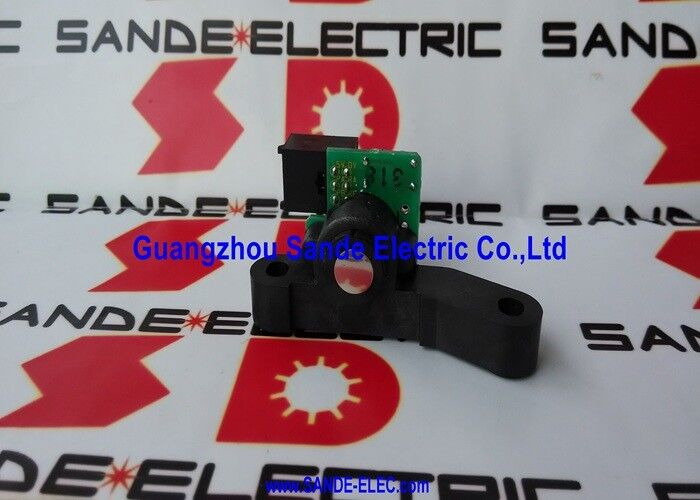

De A20B-2002-0300 wordt geleverd als een complete sensorassemblage: het PCB met zijn ingebouwde relais is gemonteerd in een beugel die het correct plaatst ten opzichte van het sensordoel van de spindelmotor.De beugel zorgt ervoor dat het sensor-PCB op de juiste afstand van de magnetische doelring van de motor is geplaatst .

Bij het monteren van een vervangende motor moet de positie van de beugel en de afstand tussen sensor en doel worden gecontroleerd overeenkomstig de onderhoudsdocumentatie van de spindelmotor.Een nieuw PCB dat met een onjuiste ruimte is geïnstalleerd, zal dezelfde alarmmomenten veroorzaken als een mislukte.

Veelgestelde vragen

V1: Wat doet de A20B-2002-0300 in het aandrijfsysteem?

Het levert spindle RPM feedback aan de spindleversterkermodule van de Alfa-serie.De sensor detecteert de rotatie van de spindel motoras en stuurt het snelheidssignaal naar de versterker via de JY2 terminal verbindingZonder dit signaal kan de versterker zijn snelheidslus niet sluiten en kan de spindel geen stabiele snelheid onder snijbelasting behouden.

Vraag 2: De spindel laat snelheidsjacht zien onder snijbelasting, maar draait correct zonder belasting.

Snelheidsjacht onder belasting waarbij de spindel snelheid daalt of osculeert wanneer de snijkrachten toenemen is een kenmerkend symptoom van verminderde of intermitterende snelheidsfeedback.Als het snelheidsfeedbacksignaal bij leegstand schoon is, maar onder belasting is afgebroken (vanwege trillingen die van invloed zijn op de afstand tussen sensor en doel of het aansluitpunt)Controleer of de bevestigingsbeugel los is en of de JY2-aansluiting intermitterend contact heeft voordat de PCB wordt vervangen.

V3: Zijn /01A en /02A uitwisselbaar?

Beide herzieningen hebben dezelfde functie. Kleine hardwareherzieningsverschillen behouden dezelfde elektrische interface en montage-specificatie.maar de herziening bevestigen op het etiket van de geïnstalleerde eenheid en bij het bestellen dienovereenkomstig specificeren om ervoor te zorgen dat de meest nauwkeurige overeenkomst wordt bereikt.

V4: Na vervanging van de A20B-2002-0300 is de spindel georiënteerd.

Na vervanging van de sensor moet de oriëntatie van de spindel opnieuw worden geïsoleerd. Verify tool change alignment and adjust the spindle orientation stop position parameter (the spindle orientation shift parameter in the CNC's spindle parameter set) in small increments if the spindle stops at a slightly incorrect angle.

V5: Is de A20B-2002-0300 nog beschikbaar?

Via de FANUC CNC-aftermarket hebben CNC-onderdelendealers en spindelmotorenservice-specialisten zowel nieuwe als geteste gebruikte apparaten.Bevestig de herziening (/01A of /02A) en controleer of zowel PCB als bracket zijn opgenomen in de geleverde eenheidTest voor de ingebouwde relaisfunctie en de signaaluitgang van de sensor alvorens gebruikte eenheden te accepteren.
