A20B-2101-0022 | FANUC Beta iSVSP tweeassige 15 kW vermogensprintplaat - A06B-6134-serie / dubbele servo + 15 kW spindelcombinatieaandrijving / bedradingskaart

Bèta iSVSP — Alles in één doos

Voor kleine CNC-bewerkingsmachines – compacte draaicentra, kleine bewerkingscentra, trainingsmachines – biedt de FANUC Beta iSVSP (βiSVSP) een complete servo- en spilaandrijving in één enkele eenheid. Het elimineert de noodzaak voor afzonderlijke PSM (voedingsmodule), SVM (servomodules) en SPM (spindelmodule) - de iSVSP integreert alle drie de functies:

Geïntegreerde voeding:Gelijkricht netstroom rechtstreeks in de unit - geen externe PSM vereist. De unit converteert binnenkomende AC naar de DC-bus die nodig is voor servo- en spilvermogen.

Servo-asbesturing:Bestuurt de servomotoren op de voedingsassen van de machine - meestal X en Z op een CNC-draaibank.

Spindelbesturing:Drijft de spilmotor van de machine aan — tot 15 kW in de A06B-6134-H203 dubbelassige variant met daarin de A20B-2101-0022.

Deze integratie maakt de iSVSP ideaal voor kleine werktuigmachines waarbij een volledige Alpha-i-kast (PSM + SVM + SPM afzonderlijk) fysiek en economisch onevenredig zou zijn. Eén unit, één kastaansluiting, één set AC-voedingskabels.

Belangrijke productinformatie

Voedingsbord — Hoogstroomhart van de iSVSP

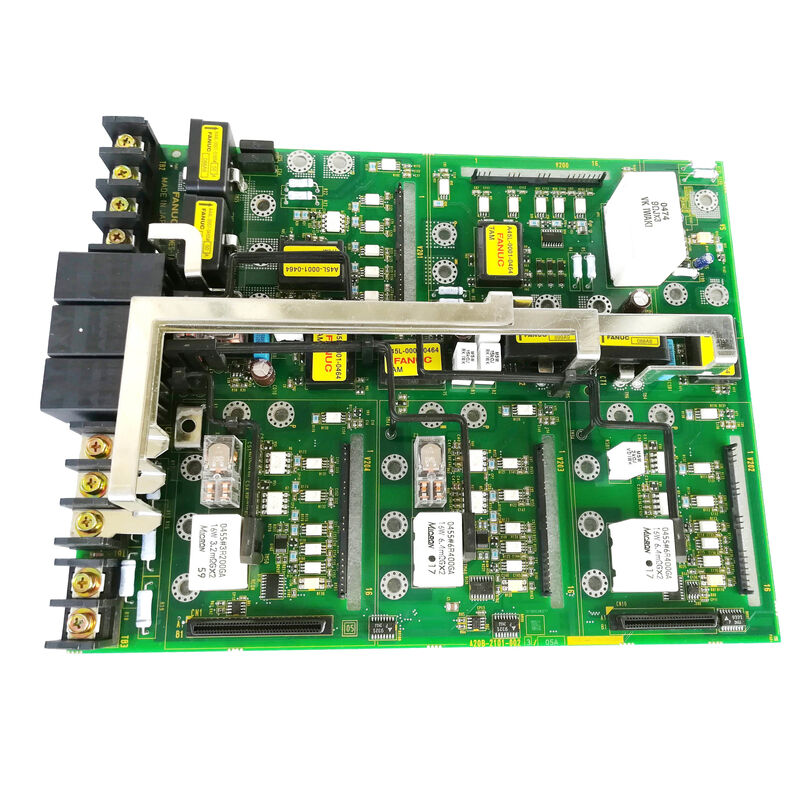

De A20B-2101-0022 is de voedingsprintplaat (bedradingskaart) in de βiSVSP-eenheid. Het biedt:

Verbindingslaag met hoge stroomsterkte:DC-busgeleiders, driefasige uitgangsaansluitingen voor twee servo-assen en de spindel, en de stroomdetectiehardware die feedback geeft aan de besturingsprintplaat.

IGBT-interface:Poortaandrijfverbindingen vanaf het ontstekings-/stuurbord (A20B-2902-0672 in sommige varianten) naar de IGBT-voedingsapparaten. Het voedingsbord stuurt de poortaandrijfsignalen fysiek naar de juiste IGBT-terminals voor elke as en de spilbrug.

Geïntegreerde voedingshardware:Gelijkrichter- en voorlaadcircuitaansluitingen maken deel uit van de lay-out van de voedingskaart - in tegenstelling tot een afzonderlijke PSM bevindt de voedingshardware van de iSVSP zich intern in dezelfde eenheid.

Toepassingsscenario's

Beta iSVSP-voedingskaartfout:Een FANUC A06B-6134 biSVSP-eenheid op een kleine CNC-draaibank ontwikkelt alarmen die zowel de servo-assen als de spil tegelijkertijd beïnvloeden. Nadat is bevestigd dat de besturingskaart intact is, wordt de voedingskaart A20B-2101-0022 geïdentificeerd als de fout. De complete eenheid is doorgaans de servicebenadering (zoals DNC Electronics bevestigt dat het individuele bord doorgaans niet afzonderlijk verkrijgbaar is), maar sommige gespecialiseerde servicecentra leveren het bord onafhankelijk.

Volledige renovatie van de unit:Een Beta iSVSP-unit wordt gereviseerd door een gespecialiseerd CNC-servicecentrum. De A20B-2101-0022 voedingskaart is tijdens de renovatie samen met de besturingsprintplaat vervangen om beide kritische interne kaarten te herstellen.

Veelgestelde vragen

V1: Kan de A20B-2101-0022 afzonderlijk worden aangeschaft, of is alleen de complete A06B-6134-eenheid beschikbaar?

DNC Electronics bevestigt dat ze "alleen de volledige BETA-eenheid uit de A06B-6134-serie leveren, die de A20B-2101-0022 bevat" en "de besturingsprintplaat niet afzonderlijk leveren." De meeste FANUC-serviceorganisaties hanteren dezelfde aanpak voor de iSVSP-serie vanwege de complexiteit van de integratie. Sommige gespecialiseerde reparatiecentra leveren de A20B-2101-0022 afzonderlijk voor reparatie op boardniveau van herstelde eenheden. Service-uitwisseling (defecte unit in, gerepareerde unit uit) is het meest voorkomende servicemodel voor βiSVSP-storingen.

Vraag 2: Wat is het verschil tussen A20B-2101-0022 (dubbele as) en A20B-2101-0025 (drievoudige as)?

De A20B-2101-0022 is het voedingsbord voor de dubbelassige + 15 kW spindel βiSVSP (typisch A06B-6134-H203). De A20B-2101-0025 is het voedingsbord voor de drieassige + 15kW spindel βiSVSP (A06B-6134-H303). Het verschillende aantal assen vereist een andere lay-out van de voedingskaart om plaats te bieden aan drie servo-uitgangstrappen in plaats van twee. Deze borden zijn niet uitwisselbaar.

V3: Wat zijn de typische alarmindicatoren op een defecte A20B-2101-0022?

Wanneer de voedingskaart van de A20B-2101-0022 een fout vertoont, geeft de βiSVSP doorgaans alarmen weer die verband houden met overstroom, DC-busfout, IPM-fout (intelligente voedingsmodule) of uitschakeling van de hardwarebeveiliging. Alarmen die alle drie de aandrijffuncties tegelijkertijd beïnvloeden (zowel servo-assen als spil) – in plaats van een fout op één as – zijn meer kenmerkend voor een fout in de voedingskaart dan voor een fout in de stuurkaart, aangezien de voedingskaart alle drie tegelijkertijd bedient. Raadpleeg de onderhoudshandleiding van de FANUC Beta i-serie voor specifieke alarmcodedefinities.
