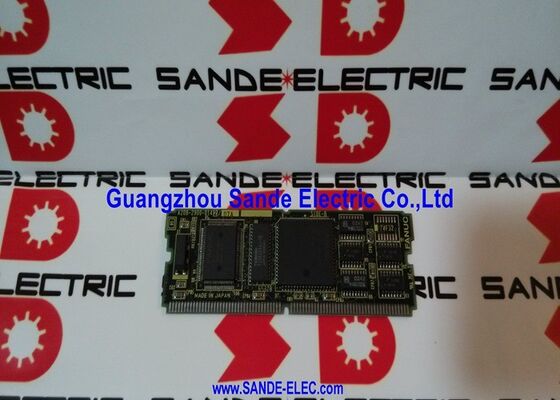

Fanuc PC dochterbord module A20B-2900-0142 A2OB-29OO-O142 A20B29000142

A20B-2900-0142 ∙ FANUC PMC-RA1 Control Module ∙ I/O Link / SLC / Series 20/21 CNC Machine Sequence Controller

PMC De ingebouwde PLC van de machine

Elk FANUC CNC-systeem bevat een PMC (Programmable Machine Controller) FANUC's ingebouwde programmeerbare logica controller die onafhankelijk werkt naast de CNC-bewegingsbesturing.De PMC voert het programma voor de machinevolgorde uit: de ladder logica die alle niet-snijmachine functies bestuurt.

Zonder een functionerende PMC:

• Koelmiddelsystemen kunnen niet worden ingeschakeld of uitgeschakeld
• Hydraulische systemen kunnen niet sequentie
• Werktuigwisselers kunnen geen wisselcycli voltooien
• De deuren kunnen niet worden vergrendeld.
• Asremmen kunnen niet op verzoek worden losgelaten
• Operator panel functies hebben geen logica om te reageren op

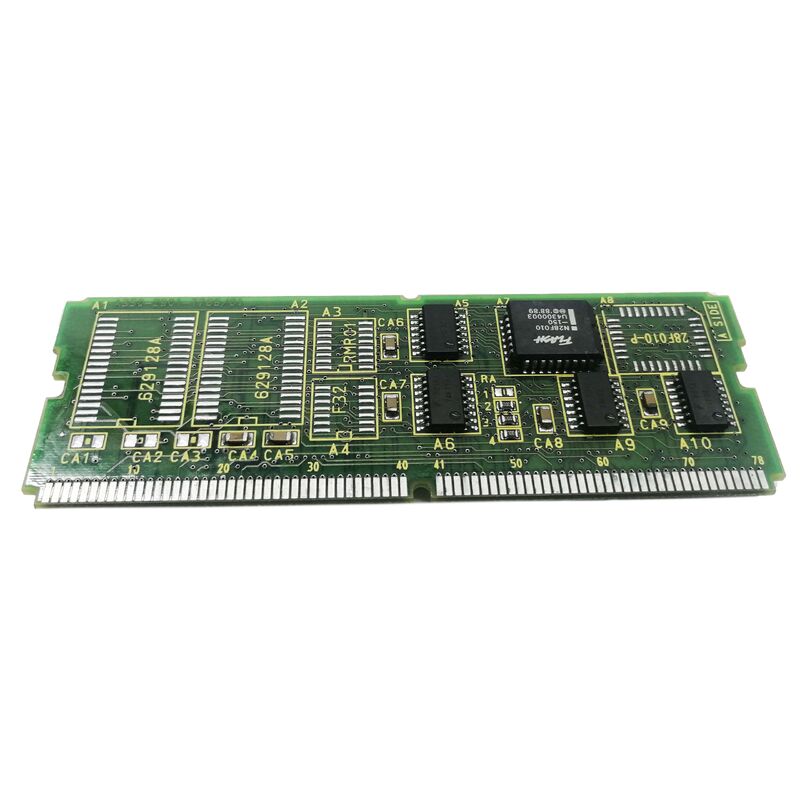

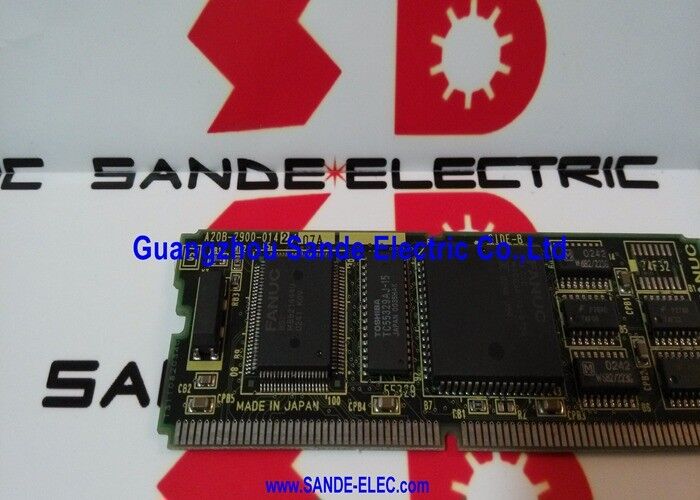

De A20B-2900-0142 is de PMC-module, de plug-in board die de PMC-RA1-controller levert binnen de CNC-serie 20/21. Het is even essentieel voor de machinefunctie als de bewegingsbesturingshardware van de CNC.

Belangrijkste productinformatie

PMC-RA1 ¢ Capaciteitsniveau in de PMC-familie van de serie 20/21

De FANUC-serie 20/21 CNC bood meerdere PMC-module-opties op verschillende capaciteitsniveaus.

De aanwijzing RA1 identificeert het capaciteitsniveau van de PMC ▌, de capaciteit van de programma-stappen, het aantal gegevensregisters en de instructieset.De RA3-variant (A20B-2901-0660) biedt een hogere capaciteit voor complexere werktuigmachines.De A20B-2900-0142 RA1 met I/O Link bedient de standaardconfiguratie van de werktuigmachine van de serie 20/21.

Toepassingsscenario's

Fout van de PMC-module van serie 21:Een FANUC-serie 21 CNC ontwikkelt PMC-alarmen ∙ de machine stopt met het uitvoeren van sequentiefuncties, koelmiddel- en hydraulische commando's werken niet en gereedschapsschakelcycli kunnen niet worden voltooid.De A20B-2900-0142 PMC-module wordt als de fout geïdentificeerd.Vervanging herstelt PMC ladder uitvoering en alle machine sequentie functies.

Preventieve vervanging van de PMC-module:Een machine van de serie 20/21 met een hoge cyclus met meerdere productieschakels ondergaat een geplande vernieuwing van de bedieningseenheid.De A20B-2900-0142 wordt vervangen naast de geheugemodules als onderdeel van een uitgebreide elektronische vernieuwing.

Veelgestelde vragen

V1: Wat gebeurt er als de A20B-2900-0142 wordt vervangen door A20B-2901-0660 (RA3-variant)?

De RA3-module (A20B-2901-0660) biedt een hogere PMC-capaciteit dan de RA1.maar de CNC-systeemsoftware moet het RA3 PMC-type ondersteunenAls de FROM-software van de CNC RA3 niet ondersteunt, zal de PMC niet correct functioneren.Vervang geen PMC-modulevarianten zonder bevestiging van de softwarecompatibiliteit uit de onderhoudsdocumentatie van FANUC.

V2: Verwijdert de vervanging van A20B-2900-0142 het PMC-ladderprogramma van de machine?

De PMC-RA1-module zelf draagt het PMC-ladderprogramma in zijn ingebouwde geheugen.Het vervangen van de module betekent dat de nieuwe module zonder ladderprogramma wordt gestart Daarom is een back-up van het programma van de PMC-ladder net zo belangrijk als een back-up van de CNC-parameters voor onderhoud van de PMC-module.

V3: Wat is de scancyclustijd van de I/O-link op de A20B-2900-0142?

De I/O Link-scancyclus, de tijd voor de PMC om alle I/O Link-aangesloten I/O-knooppunten bij te werken, hangt af van het aantal aangesloten knooppunten en de PMC-scanperiode.de I/O-linkcyclus ligt typisch in het lage millisecondebereik (1 ¢ 3 ms per volledige scan)Dit is voldoende voor de be­heersing van de machine-sequentie; voor tijdscritische veiligheidscircuits dienen voor hun primaire beschermingspad altijd bedraad signaal te worden gebruikt in plaats van I/O Link.

V4: Kan de A20B-2900-0142 worden gebruikt als de CNC van de serie 20/21 geen I/O-Link-apparaten heeft aangesloten?

Ja. De I/O-link-mogelijkheid op A20B-2900-0142 is een beschikbare functie ¢ die niet hoeft te worden gebruikt als de machine geen I/O-link-apparatuur heeft.De PMC-RA1 functioneert normaal zonder I/O Link-apparatuurAls de machine op een later moment een I/O-link vereist (bijvoorbeeld een distributieve upgrading van het operatorpaneel), is de I/O-linkbus beschikbaar op de A20B-2900-0142 zonder dat een modulewijziging vereist is.

V5: Welke programmacapaciteit van PMC-RA1 wordt door A20B-2900-0142 ondersteund?

De PMC-RA1 (RA1 = eerste capaciteitsniveau in de RA-serie) biedt een gedefinieerd maximum aantal ladderprogramma-stappen, meestal in het bereik van 1.000 tot 3.000 stappen, afhankelijk van het model van de serie 20/21 en de softwareversieDe registercapaciteiten D (data), K (keep relay) en T (timer) zijn op dezelfde wijze gedefinieerd voor het RA1-niveau.Voor machines die complexere volgordeprogramma's nodig hebben die de RA1-staplimiet naderen de RA3-module (A20B-2901-0660) biedt een grotere capaciteit.
