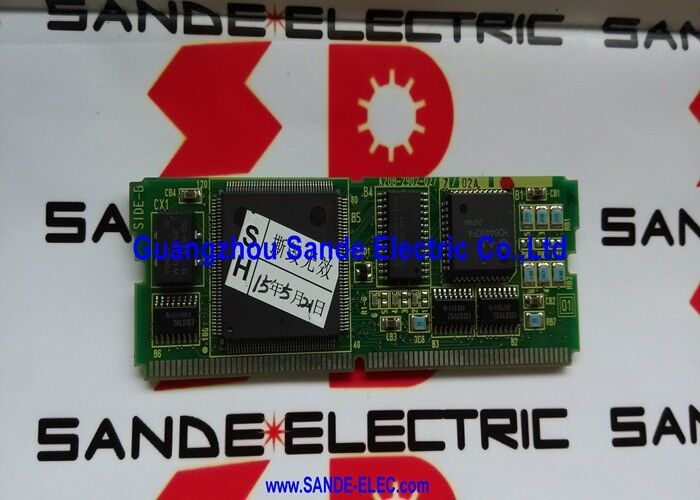

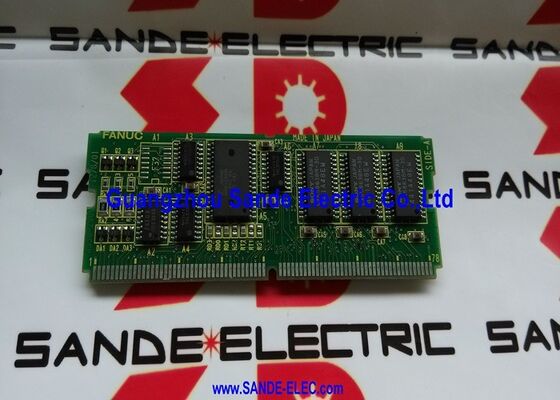

A20B-2902-0277 | FANUC-serie 16/18/160/180 Model B 9-inch CRT-besturingsmodule met hoge resolutie — CRTC / OPT1 plug-in / FS16-MB / FS18-MB

CRTC-modules in de serie 16/18 Model B-generatie

De FANUC Serie 16/18 Model B (16 MB, 16 TB, 18 MB, 18 TB) CNC-systemen maken gebruik van een modulaire displayarchitectuur. De weergavefunctie zit niet vast op het moederbord; deze wordt verzorgd door een plug-in CRTC (CRT Controller) dochterbord dat in de OPT1 (Optie 1) sleuf van de CNC-besturingseenheid wordt geïnstalleerd.

Binnen de A20B-2902-027x CRTC-modulefamilie voor de serie 16/18-B bestaan ​​er verschillende varianten die passen bij verschillende monitorconfiguraties:

A20B-2902-0270:14-inch CRT-kleurenvariantA20B-2902-0271:Standaardresolutie van 9 inch CRTA20B-2902-0272:Variant VGA-uitgang (voor LCD- of VGA-monitor)A20B-2902-0273:14-inch CRT-alternatiefA20B-2902-0275:VGA-variantA20B-2902-0276:9-inch CRT-alternatiefA20B-2902-0277:9-inchhoge resolutieCRTA20B-2902-0278:VGA-variant

De A20B-2902-0277 is specifiek de 9-inch CRT-variant met hoge resolutie - bevestigd voor FS16/18/160/180-MB-systemen met een monochroom CRT-operatordisplay met hoge resolutie.

Belangrijke productinformatie

CRT met hoge resolutie: wat het betekent in de context

In FANUC CNC-operatordisplays onderscheidt 'hoge resolutie' de verbeterde weergavemogelijkheden van CRT-modules met standaardresolutie die in dezelfde serie zijn gemonteerd:

Standaard resolutie:Wordt gebruikt voor tekstdominante displays die asposities, programma-inhoud, gereedschapsoffsets en alarmcodes weergeven – voldoende voor de op tekens gebaseerde basisinterface van de CNC.

Hoge resolutie:Produceert meer pixels per oppervlakte-eenheid op het 9-inch scherm, waardoor een fijnere tekenweergave, scherpere graphics en meer weergave-inhoud per pagina mogelijk zijn zonder verlies van leesbaarheid. Voor CNC-systemen waarbij een grafische weergave van het gereedschapspad, programmaoverzichten met een hogere dichtheid of gedetailleerdere diagnoseschermen vereist zijn, biedt de CRT-module met hoge resolutie de weergavekwaliteit die de standaardmodule niet kan bieden.

De A20B-2902-0277 stuurt een 9-inch CRT aan met de hogere pixeldichtheid die de schermconfiguratie met hoge resolutie vereist.

OPT1 plug-in-architectuur

Het display van de Serie 16/18 Model B CNC-besturingseenheid wordt bediend door de OPT1-kaart – een speciaal uitbreidingsslotbord in het kaartenrek van de CNC. De CRTC-module wordt aangesloten op een aansluiting op dit OPT1-bord en verbindt de video-uitgang van de CRTC met de afbuig- en intensiteitscircuits van de CRT-monitor.

Voor het vervangen van de A20B-2902-0277 is het volgende vereist:

1. Openen van de CNC-besturingseenheid en lokaliseren van de OPT1-kaart
2. Het verwijderen van de defecte CRTC-module uit de socket op de OPT1-kaart
3. Plaats de vervangende module in hetzelfde stopcontact
4. Stroom afsluiten en herstellen – geen parameterwijzigingen nodig

Toepassingsscenario's

16 MB CNC-weergavefout:Een FANUC 16 MB-bewerkingscentrum verliest zijn operatordisplay: de 9-inch CRT geeft niets weer of toont beschadigde inhoud. De CNC-bewerking gaat normaal door. Diagnose isoleert de fout in de A20B-2902-0277 CRTC-module. Vervanging herstelt het display.

Kwaliteitsonderhoud weergeven:Een 9-inch CRT met hoge resolutie op een CNC van 18 MB zorgt voor vervormde karakterweergave als gevolg van verouderde CRTC-modulecomponenten. Als u de A20B-2902-0277 vervangt, wordt de weergavekwaliteit hersteld zonder dat de CRT-monitor zelf hoeft te worden vervangen.

Veelgestelde vragen

Vraag 1: Waarin verschilt de A20B-2902-0277 van de A20B-2902-0271 (ook een 9-inch CRT-module)?

Beide zijn 9-inch CRT CRTC-modules voor de Series 16/18-B-familie, maar de 0277 is de variant met hoge resolutie en de 0271 is de variant met standaardresolutie. De versie met hoge resolutie genereert meer pixels per scanlijn, waardoor fijnere karakters en grafische weergaven op hetzelfde fysieke 9-inch scherm worden geproduceerd. Bevestig welke variant op de specifieke CNC is geïnstalleerd door het onderdeelnummer op het bordlabel te controleren voordat u bestelt.

Vraag 2: Kan de A20B-2902-0277 worden gemonteerd in een Series 16/18 Model C (MC) CNC?

Compatibiliteit tussen B- en C-configuraties is afhankelijk van de specifieke OPT1-kaartvariant en CNC-systeemversie. Bevestig aan de hand van de documentatie met reserveonderdelen van de specifieke CNC of de 0277 is gespecificeerd voor de geïnstalleerde systeemconfiguratie.

Vraag 3: Welke symptomen geven aan dat de A20B-2902-0277 defect is ten opzichte van de CRT-monitorbuis?

Een defecte CRTC-module veroorzaakt doorgaans een plotseling, volledig verlies van scherminhoud: de CRT wordt donker zonder het geleidelijke dimmen dat gepaard gaat met veroudering van de buis. Een falende CRT-buis vertoont progressieve symptomen: verminderde helderheid, verlies van focus, geometrische vervorming. Als de 9-inch CRT donker is maar de CNC normaal werkt (assen bewegen, programma's draaien, alarmen verdwijnen) en het testen van de CRT met een extern signaal bevestigt dat de buis intact is, is de A20B-2902-0277 CRTC-module het vervangende doelwit.

Vraag 4: Zijn er voor het vervangen van A20B-2902-0277 aanpassingen aan de CNC-parameters nodig?

Nee. De CRTC-module is een displayhardwarecomponent en slaat geen CNC-parameters op. Na het plaatsen van de vervangende A20B-2902-0277 en het inschakelen van de CNC zou het display onmiddellijk moeten herstellen. Als het weergaveformaat onjuist lijkt (verkeerde tekengrootte of schaling), controleer dan of de parameter voor het weergavetype van de CNC overeenkomt met de geïnstalleerde moduleconfiguratie.

Vraag 5: Kan de A20B-2902-0277 worden gerepareerd als de volledige module defect is?

De A20B-2902-0277 is een SMD (Surface Mount Device) bouwmodule. Reparatie op componentniveau door een gespecialiseerd CNC-elektronicaservicecentrum is technisch mogelijk voor fouten waarbij identificeerbare defecte componenten betrokken zijn (storing van de oscillator, fout van de spanningsregelaar). Voor productiekritieke machines is directe plaatvervanging de snellere oplossing. Reparatie is een haalbare optie als de vervangende module niet beschikbaar is of als de reparatiekosten aanzienlijk lager zijn.
