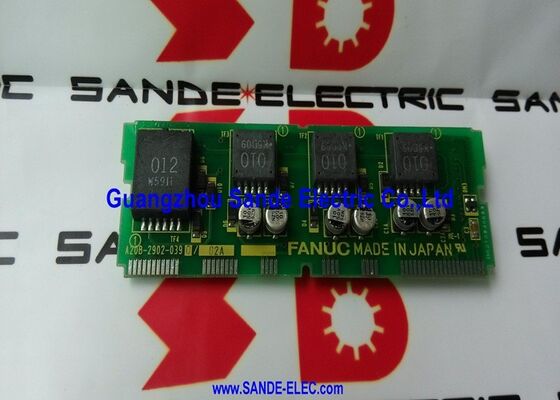

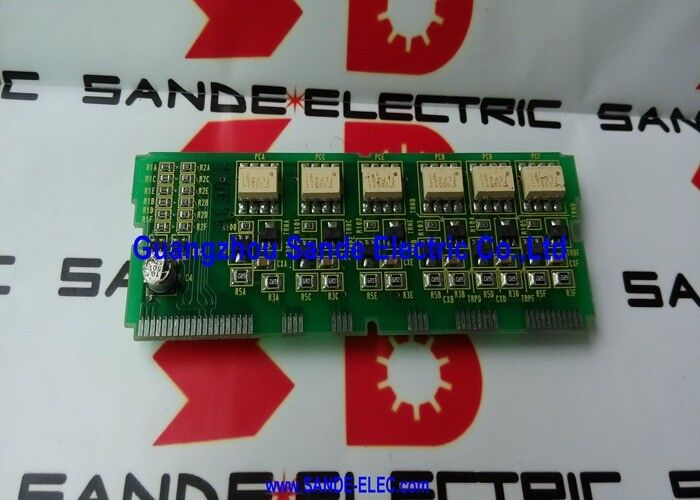

A20B-2902-0390 A20B29020390 A2OB-29O2-O39O

A20B-2902-0390 | FANUC Alpha Power Driver Module — IGBT Gate Drive/Firing Board/PSM/SPM-15 tot SPM-37/CNC-aandrijfsystemen

Power Driver Module — De brug tussen besturings- en voedingsapparaten

In elke FANUC Alpha-aandrijfmodule vindt de stroomconversie plaats via IGBT-schakelapparaten (Insulated Gate Bipolar Transistor). Deze transistors dragen de volledige motor- of busstroom en schakelen op hoge frequentie – doorgaans 2–4 kHz voor spindelaandrijvingen. Om correct te kunnen schakelen heeft elke IGBT een nauwkeurig getimede poortaandrijfpuls op het juiste spanningsniveau nodig.

De A20B-2902-0390 power driver-module genereert deze poortaandrijfpulsen. Het ontvangt schakelopdrachten op laag niveau van de besturingsprintplaat (A16B-2202-0432 voor spindelmodules) en versterkt deze tot poortaandrijfsignalen met hoge stroomsterkte die de IGBT-apparaten feitelijk aan en uit zetten. Deze ontstekings-/poortaandrijffunctie is de reden waarom het bord wordt geclassificeerd als een "drivermodule" - het drijft de voedingsapparaten zelf aan.

Zonder een correct functionerende A20B-2902-0390:

• IGBT's ontvangen onjuiste of geen poortaandrijfsignalen
• De stroomconversie mislukt
• De module kan geen uitgangsspanning of -stroom ontwikkelen
• Overstroom- of hardwarebeveiligingsalarmen gaan onmiddellijk af

Belangrijke productinformatie

De interne PCB-stapel in Alpha SPM-modules

Voor een compleet beeld: de A06B-6088-H222 (SPM-22) bevat als voorbeeld:

• A16B-2202-0432(controlekaart): spiltoerentalregeling, feedbackverwerking, beveiligingslogica
• A20B-1006-0481(basis-/voedingskaart): DC-busverbindingen, motoruitgangsconnectoren, hogestroompaden
• A20B-2902-0390(driverbord): IGBT-poortaandrijfpulsen
• A16B-2203-0332(extra signaalbord)

De A20B-2902-0390 is de laag die stuursignalen vertaalt naar de elektrische gebeurtenissen die motorstromen verplaatsen.

Toepassingsscenario's

SPM-spilalarm onmiddellijk bij inschakelen:Een FANUC Alpha-spilmodule genereert een overstroomalarm op het moment dat het commando voor het inschakelen van de spil wordt gegeven, zonder dat de motor wordt belast. De stuurkaart en de basisvoedingskaart testen correct, maar bij inspectie blijkt dat de A20B-2902-0390-driverkaart asymmetrische poortaandrijfpulsen produceert. Vervanging herstelt de correcte schakeling en heft het alarm op.

PSM slaagt er niet in om de DC-bus tot stand te brengen:Een Alpha PSM-eenheid wordt ingeschakeld, maar slaagt er niet in de nominale DC-busspanning te ontwikkelen, waardoor een oplaadalarm wordt weergegeven. Nadat AC-ingangs- en gelijkrichterfouten zijn uitgesloten, wordt de poortaandrijvingsuitgang van de A20B-2902-0390-driverkaart als onjuist geïdentificeerd. Vervanging van de kaart herstelt de PSM-voorlading en busopbouw.

Veelgestelde vragen

Vraag 1: Is de A20B-2902-0390 hetzelfde bord in zowel PSM- als SPM-modules?

Ja. CNC Spares UK bevestigt dat de A20B-2902-0390 verschijnt in meerdere modules uit de SPM-serie (SPM-15, 22, 26, 30) naast de A16B-2202-0432. DNC Electronics vermeldt het onder Alpha PSM-modules. Dezelfde fysieke kaart wordt gebruikt in de poortaandrijffunctie van zowel PSM- als SPM-modules binnen dit vermogensbereik. De vereisten voor het stuurcircuit voor IGBT-poortaandrijving in beide toepassingstypen zijn voldoende vergelijkbaar om hetzelfde bordontwerp te delen.

Vraag 2: Wat is het verschil tussen de A20B-2902-0390 en de A20B-2902-0391?

Dit zijn aangrenzende onderdeelnummers in dezelfde drivermodulefamilie. De varianten 0390 en 0391 bedienen verschillende vermogens of interfacetypes binnen het Alpha PSM/SPM-assortiment. De A20B-2902-0391 is het overeenkomstige driverboard voor modules met een hoger vermogen of HV-serie. Bevestig altijd welke variant is geïnstalleerd vanaf het bordlabel voordat u bestelt - ze zijn niet uitwisselbaar.

Vraag 3: Kan een beschadigde A20B-2902-0390 permanente schade aan de IGBT-voedingsapparaten veroorzaken?

Ja. Een poortaandrijfbord dat een onjuiste timing produceert, bijvoorbeeld door tegelijkertijd IGBT's in hetzelfde fasebeen in te schakelen, creëert een directe kortsluiting over de DC-bus. Deze "shoot-through"-toestand zorgt ervoor dat er in microseconden een extreem hoge stroom door de IGBT-apparaten stroomt, waardoor deze mogelijk worden vernietigd. Telkens wanneer een IGBT-fout terug te voeren is op een fout op bordniveau, moet de A20B-2902-0390 samen met de beschadigde voedingsapparaten worden vervangen om herhaling te voorkomen.

V4: Wat is de veilige ontladingsprocedure voordat u toegang krijgt tot de A20B-2902-0390 in een PSM- of SPM-module?

Zowel PSM- als SPM-modules bevatten grote DC-buscondensatoren die een gevaarlijke spanning behouden nadat de netvoeding is uitgeschakeld. De verplichte wachttijd (doorgaans 5–20 minuten, afhankelijk van de modulegrootte) moet in acht worden genomen voordat een modulebehuizing wordt geopend. Controleer de ontlading door de laad-LED-indicator van de module te controleren en de DC-busspanning te meten met een gekalibreerde voltmeter. Hanteer de A20B-2902-0390 nooit terwijl de stroom is aangesloten.

Vraag 5: Is de revisie /02A van cruciaal belang, of kan een eerdere revisie deze vervangen?

De /02A-revisie duidt een hardware-update aan voor het A20B-2902-0390-basisontwerp. Voor de meeste vervangingstoepassingen zijn latere revisies achterwaarts compatibel met dezelfde module. Als het geïnstalleerde bordlabel een eerdere revisie toont (bijvoorbeeld /01A), moet het plaatsen van een /02A compatibel zijn. Bevestig uit de FANUC-servicedocumentatie of er een bekende minimale revisievereiste is voor het specifieke PSM- of SPM-model.
