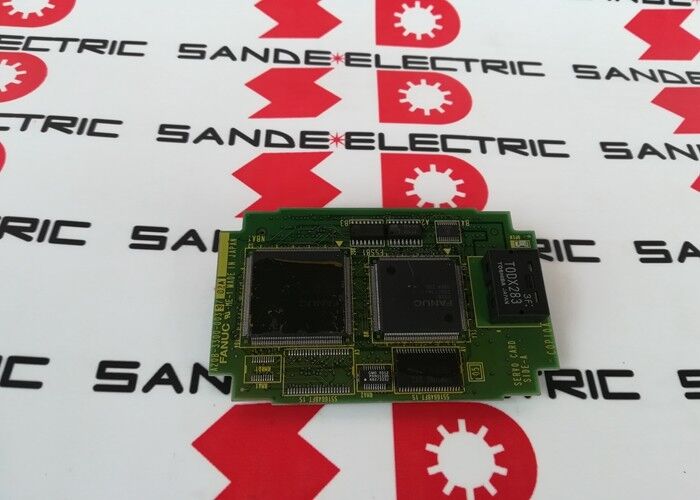

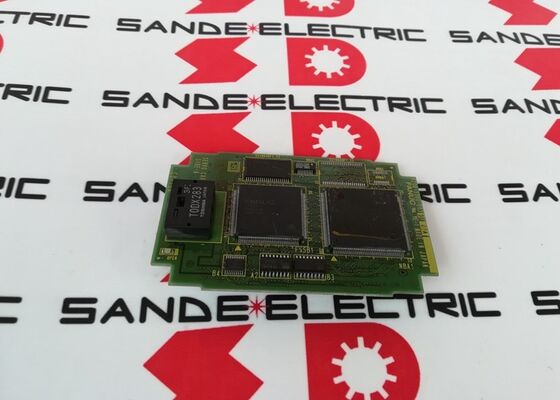

FANUC Axis kaart A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 | FANUC i-serie 2-assige FSSB-servokaart — insteekmodule / 16i / 18i / 21i / model A en B

FSSB-interface: wat het doet op deze kaart

FSSB (Fanuc Servo Serial Bus) is het glasvezelcommunicatieprotocol dat FANUC heeft geïntroduceerd met de i-serie CNC ter vervanging van de oudere analoge en parallelle servo-interfaces. Een enkele optische vezellus verbindt de CNC met alle servoversterkers in het systeem, stuurt aspositieopdrachten naar elke versterker en retourneert feedbackgegevens van de encoder naar de CNC.

De A20B-3300-0033 implementeert de CNC-kant van deze FSSB-koppeling. Het wordt aangesloten op de hoofd-master-PCB en rechtstreeks aangesloten op de glasvezel-FSSB-uitgang. Via deze kaart verzendt de CNC positieopdrachten naar de aangesloten SVM-versterkerketen en ontvangt hij feedback van de encoder, waardoor de bewegingscontrolelussen voor beide 2 askanalen worden gecoördineerd.

Belangrijkste specificaties

Capaciteit over 2 assen — Uitbreiding van het systeem

Voor een 2-assige CNC (standaard CNC-draaibank met X- en Z-assen) bestuurt één A20B-3300-0033 beide assen via zijn enkele FSSB-kanaal. De FSSB-daisy-chain verbindt twee servoversterkers vanaf één kaart.

Voor een systeem met 4 assen zijn er twee servokaarten op het moederbord geïnstalleerd; elke kaart verwerkt twee assen via zijn eigen FSSB-kanaal. De FANUC i-serie Model A- en B-hoofdborden bieden plaats aan meerdere servokaarten om het maximale aantal assen van het systeem te bereiken.

De A20B-3300-0033 verwerkt het eerste FSSB-kanaal (meestal assen 1 en 2). Een tweede kaart behandelt indien nodig het volgende paar assen.

Toepassingsscenario's

Servocommunicatiefout op 16i CNC:Een FANUC 16i-bewerkingscentrum genereert tegelijkertijd FSSB-communicatiealarmen op beide bestuurde assen. De servoaandrijvingen en motoren testen correct. De insteekservokaart A20B-3300-0033 wordt als de fout geïdentificeerd. Door de module te vervangen wordt de FSSB-communicatie hersteld en worden de asalarmen gewist.

18i draaibank servokaart vervangen:Een draaicentrum met FANUC 18i-besturing ontwikkelt periodieke aspositiefouten. Tests bevestigen dat de A20B-3300-0033 een inconsistente FSSB-timing levert. Een vervangende kaart herstelt de consistente servocommunicatie op beide assen.

Veelgestelde vragen

Vraag 1: Werkt de A20B-3300-0033 met zowel Model A als Model B i-serie CNC?

Ja. CNC Electronics bevestigt dat deze kaart bedoeld is voor "16i, 18i, 21i model A en B." De plug-in-aansluiting op de moederborden van Model A en Model B accepteert dezelfde A20B-3300-0033. Het moederbord zelf verschilt echter tussen Model A en Model B; de servokaart is hetzelfde, maar installeer deze alleen in de compatibele moederbordgeneratie.

Vraag 2: Welke typen servoversterkers kunnen via FSSB op de A20B-3300-0033 worden aangesloten?

De FSSB-interface wordt aangesloten op de servoversterkermodules uit de Alpha-i- en Beta-i-serie van FANUC, die een FSSB-ingang voor optische vezels bevatten. Oudere analoge (Type-A of Type-B) servoversterkers zijn niet compatibel met FSSB. Controleer of de geïnstalleerde servoversterkers FSSB-connectoren hebben voordat u verwacht dat deze servokaart ermee zal communiceren.

Vraag 3: Kan de A20B-3300-0033 zelfstandig worden gebruikt voor een 2-assige draaibank zonder extra servokaarten?

Ja. Voor een 2-assige CNC-draaibank (X- en Z-as) is slechts één A20B-3300-0033 nodig om beide assen te besturen. Het FSSB-kanaal van de kaart is verbonden met twee servoversterkers in een serieschakeling: het FSSB-signaal gaat van de kaart naar de eerste versterker en gaat door naar de tweede. Eén kaart is voldoende voor de volledige asconfiguratie van een standaard 2-assige machine.

Vraag 4: Welke CNC-parameters zijn relevant voor de A20B-3300-0033?

FSSB-gerelateerde parameters in de CNC definiëren het knooppuntadres van elke servoversterker in de FSSB-keten, het aantal aangesloten versterkers per FSSB-kanaal en de FSSB-communicatiecyclustijd. Deze parameters worden bewaard in het SRAM van de CNC en worden niet beïnvloed door het vervangen van de A20B-3300-0033-kaart. Na het plaatsen van een vervangende kaart moet de CNC de FSSB-communicatie automatisch herstellen met behulp van de bestaande parameters.

V5: Is de A20B-3300-0033 hetzelfde als de A20B-3300-0030 of andere onderdeelnummers in de buurt?

Naastliggende onderdeelnummers in de A20B-3300-003x-reeks zijn verschillende kaarten met verschillende assenaantallen of interfacetypes. De A20B-3300-0030 kan een andere askaart zijn (bevestigd in eerdere documentatie als een FSSB-servocontroller voor een ander aantal assen of een andere systeemgeneratie). Elk onderdeelnummer dient een specifieke toepassing. Vervang aangrenzende onderdeelnummers niet zonder de vereiste kaartspecificatie van het doelsysteem te bevestigen.
