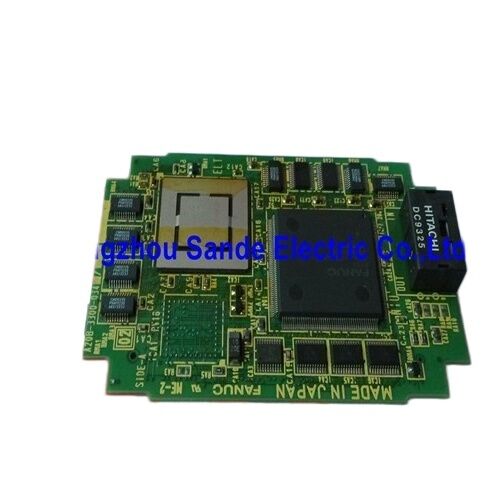

Aangepaste Fanuc display printplaat LCD-paneel PCB A20B-3300-0340

A20B-3300-0340 ∙ FANUC LCD / MDI Display Control Card ∙ Embedded Ethernet / 7,2-inch Display / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 3 functies in één insteekkaart

De A20B-3300-0340 is een compacte plug-in PC-kaart die drie verschillende functies vervult binnen de FANUC i-Series CNC-besturingseenheid:

LCD-scherm:De kaart genereert het videosignaal voor het 7,2-inch LCD-paneel van de CNC en levert de displayuitgang voor de gebruikersinterface van de CNC.Alle visuele informatie die de bediener op het scherm ziet, programma-inhoud, parametersites, werktuigpadgrafieken, alarmtekst en diagnostische schermen ?? wordt gegenereerd via A20B-3300-0340.

MDI-interface (handmatige gegevensinvoer):De kaart beheert de communicatie-interface met het MDI-toetsenbord, het invoerapparaat van de bediener voor het invoeren van gegevens, het selecteren van modi en het navigeren op de CNC-schermen.Geen functionerende MDI-interface, kan de exploitant niet lokaal programma's invoeren of parameters wijzigen.

Embedded Ethernet:De kaart biedt een Ethernet-poort die de FANUC CNC verbindt met het installatienetwerk, waardoor DNC (direct numerical control) programmaoverdracht, afstandscontrole, gegevensverzameling,en CNC-systeemdiagnostiek vanaf een in het netwerk aangesloten pc zonder RS-232-seriale bekabeling.

Belangrijkste specificaties

Inbedded Ethernet Network Connectivity voor 16i/18i/21i-B besturingselementen

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

DNC-operatie:Deelprogramma's die op het netwerk zijn opgeslagen, kunnen rechtstreeks naar het geheugen van de CNC worden overgedragen of vanuit de netwerkserver in "drup-feed"-modus worden uitgevoerd.Grote programma's die te groot zijn voor het interne CNC-geheugen kunnen rechtstreeks vanuit het netwerk worden bewerk.

Verwijderde controle:De Ethernet-verbinding maakt het mogelijk dat de bewakingssystemen op het niveau van de fabriek CNC-statusgegevens lezen van een gecentraliseerde pc.

Toepassingsscenario's

Vertoonfout in bewerkingscentrum 18i-B:Een FANUC 18i-MB-bewerkingscentrum verliest de weergave van het beeldscherm, ondanks het feit dat de CNC schijnt te draaien, is het LCD-scherm leeg. De A20B-3300-0340-displaykaart wordt geïdentificeerd als de fout.Vervanging herstelt weergave, MDI-functionaliteit en Ethernet-connectiviteit.

Versuim met Ethernet-poort:Een 21i-B-besturing verliest zijn netwerkverbinding DNC-programmaoverdracht mislukt. De Ethernet-interface van de A20B-3300-0340 wordt geïdentificeerd als de fout.

Veelgestelde vragen

Q1: Werkt A20B-3300-0340 met zowel 7,2-inch mono- als kleuren-LCD-displays?

Ja A20B-3300-0340 ondersteunt zowel 7,2 inch monochrome als kleur LCD-panelen.Het specifieke schermpaneel dat aan de CNC is gemonteerd bepaalt of de uitgang mono of kleur is. De kaart zelf is compatibel met beide paneltypen. Controleer het bestaande type schermpaneel voordat u aanneemt dat de vervangende kaart het scherm van mono naar kleur of omgekeerd zal veranderen.

V2: Wat gebeurt er met de MDI en netwerkfuncties als A20B-3300-0340 faalt?

Aangezien alle drie de functies display, MDI en Ethernet door A20B-3300-0340 worden verwerkt, treft een kaartfalen meestal alle drie tegelijkertijd.Een leeg of bevroren scherm in combinatie met niet-reagerende MDI-toetsen en verlies van netwerkverbinding is een sterke diagnostische indicator dat A20B-3300-0340 het defecte onderdeel is.

V3: Is A20B-3300-0340 compatibel met de FANUC 0i-B en de 16i/18i/21i-B?

Ja A20B-3300-0340 is bevestigd voor FANUC 0i-B, 16i-B, 18i-B en 21i-B CNC-systemen.Hetzelfde beeldscherm kan alle vier de platformen van de 7.2-inch LCD-configuratie.

V4: Na vervanging van A20B-3300-0340 is het opnieuw in gebruik nemen nodig?

CNC-parameters en onderdeelprogramma's worden opgeslagen in de FROM/SRAM-geheugenmodules niet in de beeldschermkaart.de Ethernet-poortconfiguratie (IP-adres), hostnaam, FTP-instellingen) na de vervanging opnieuw moeten worden gecontroleerd, aangezien deze gegevens mogelijk zijn gekoppeld aan de vorige kaartconfiguratie.Bevestig netwerkinstellingen van de Ethernet-parameter-schermen van de CNC na het monteren van de vervanging.

V5: Welke achtervoegselvarianten van A20B-3300-0340 zijn er en is het achtervoegsel van belang?

A20B-3300-0340 kan een firmware-suffix bevatten, zoals /04A (bijv. A20B-3300-0340/04A), waarmee de specifieke softwareherziening van de kaart wordt geïdentificeerd.Zorg ervoor dat het achtervoegsel van de vervangingskaart overeenkomt of bevestigd is als compatibel met de bestaande CNC-hardwareherzieningDe toepasselijke onderhoudshandleiding van FANUC voor het specifieke CNC-model geeft de juiste achtervoegsel weer.
