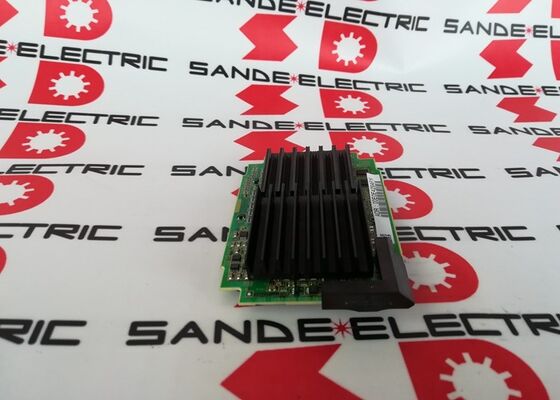

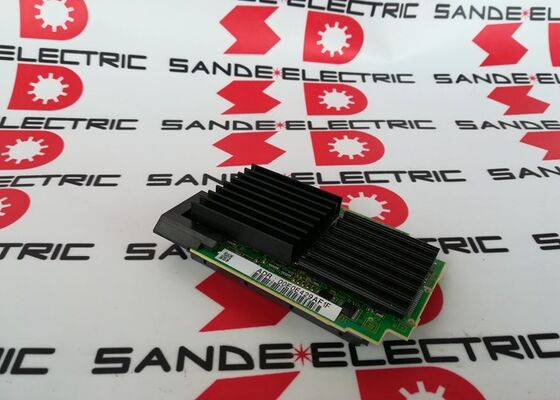

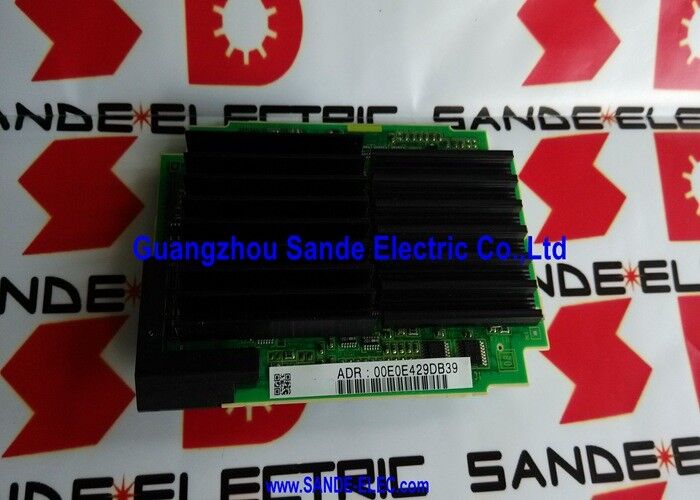

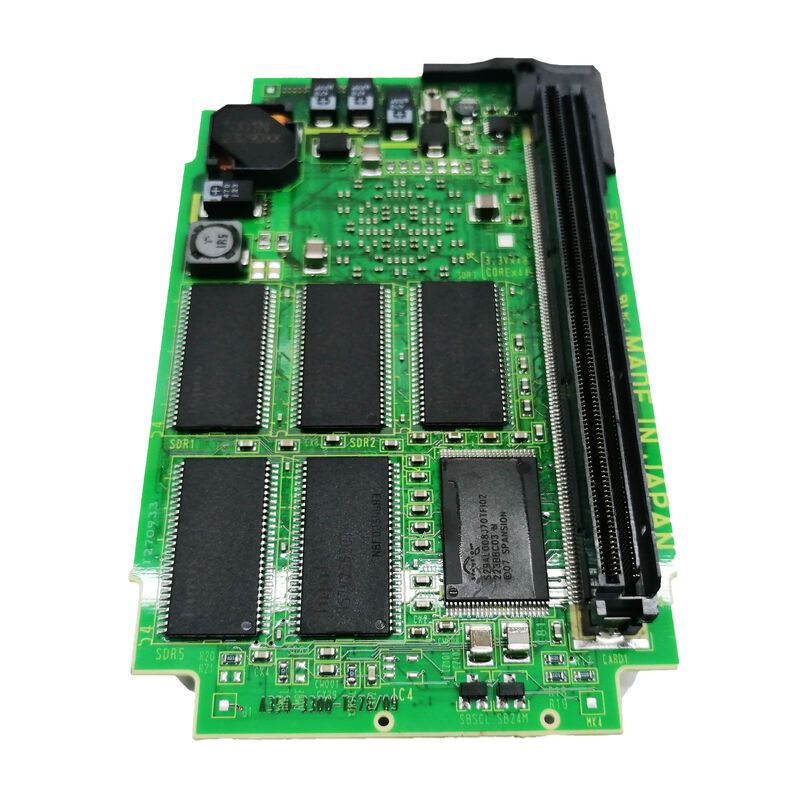

A20B-3300-0472 FANUC A6 CPU-module 128 MB SDRAM / serie 30i / plug-in processorkart

Serie 30i

De FANUC-serie 30i staat aan de top van FANUC's i-generatie CNC-productfamilie, een platform dat is gebouwd voor de meest veeleisende bewerkingstoepassingen.Terwijl de 0i-D standaard gereedschapsmachines en de 31i/32i matig complexe meerassige machines hanteertDe 30i is ontworpen voor:

Maximaal aantal assen:Tot 40 gecontroleerde assen over 10 besturingspaden, waardoor volledig geautomatiseerde flexibele productiecellen, multi-spindle-transferlijnen en parallelverwerkende samengestelde machines mogelijk zijn.

Hoog snelheidssnijden:AI Contour Control II (AICC II), nano-interpolatie en HRV4 high-response stroomregeling worden gecombineerd om high-speed die- en vormbewerking en

aerospacecomponentcontouren bij snelheden die de volgende fouten op CNC's met lagere specificaties zouden veroorzaken.

Vermogen van samengestelde machines:Simultane molen-draaibewerkingen, gesynchroniseerd multi-spindle draaien en coördinatie tussen paden maken een enkele 30i CNC mogelijk om te vervangen wat voorheen twee of meer afzonderlijke CNC's vereiste.

De A20B-3300-0472 is de CPU-module die dit platform aanstroomt, de processorkart die is geïnstalleerd op het hoofdcpu-bord van de 30i en dat het realtime-besturingsprogramma van de CNC uitvoert.

Belangrijkste specificaties

128 MB SDRAM Working Memory voor een 40-assig systeem

De 128 MB SDRAM op de A20B-3300-0472 is het werkgeheugen dat beschikbaar is voor de real-time verwerkingsomgeving van de 30i.

• Positiegegevens en interpolatieberekeningen voor 40 assen
• Servo-commandowijk voor alle actieve assen over alle paden
• Context van uitvoering van de PMC-ladder voor meerdere paden
• Programma-look-forward buffergegevens voor alle actieve paden
• Systeemsoftware, optie-software en hun runtime-gegevens

128 MB is een aanzienlijke hoeveelheid werkgeheugen in vergelijking met eerdere CNC-generaties.De 30i's vooruitziende buffering zou worden beperkt .

Toepassingsscenario's

30i CNC-cpu-modulefout:Een FANUC 30i-bewerkingscentrum ontwikkelt alarmcodes die naar de CPU-kaart wijzen.A20B-3300-0472 wordt vervangen door:De CNC gaat weer normaal werken.

Cpu-module van de robotcontroller:De A20B-3300-0472 bedient ook FANUC-robotcontrollers die dezelfde mainboard-hardware gebruiken.De opmerking voor het back-up van "Fanuc Robot data opgeslagen in de geheugemodules" vóór vervanging geldt voor robot controller toepassingen evenveel als CNC toepassingen.

Veelgestelde vragen

V1: Is er een CNC-software voor de A20B-3300-0472?

De A20B-3300-0472 is alleen de verwerkingshardware: de SDRAM is het werkgeheugen dat de CPU tijdens de runtime gebruikt,niet permanent opslaanHet vervangen van de A20B-3300-0472 heeft geen invloed op de FROM-inhoud of de in de SRAM opgeslagen parameters, mits deze modules intact blijven.

V2: Welke back-up van gegevens is essentieel voordat de A20B-3300-0472 wordt vervangen in een 30i-systeem?

Een back-up van alle parameterdata en programmagegevens voor alle actieve besturingsroutes in een systeem met meerdere paden 30i, dit betekent dat parameters en programma's voor elk pad apart worden back-upt.Ook back-up van alle gereedschapsgegevens, werkcoördinaten en PMC ladder en gegevens. In een robot applicatie, back-up alle robot programma's en systeem variabelen.

V3: Hoe vergelijkt de A20B-3300-0472 (type A6) zich met de A20B-3300-0475 (type A3) wat betreft prestaties?

Beide zijn 128MB DRAM CPU-modules in de A20B-3300-familie, maar voor verschillende CNC-generaties en hoofdbordtypen:

• A20B-3300-0475 (type A3): voor 0i-D-systemen (entry/mid-range i-serie)
• A20B-3300-0472 (type A6): voor de serie 30i (high-end multi-axis i-serie)

Het A6-type richt zich op een hoger presterend CNC-platform met een groter aantal assen, meer besturingspaden en meer veeleisende realtime verwerkingseisen.

V4: Wat gebeurt er als de 128 MB SDRAM op de A20B-3300-0472 gedeeltelijk faalt?

Gedeeltelijk geheugenfalen ?? waarbij sommige geheugencellen defect zijn, maar de module nog steeds gedeeltelijk wordt geïnitialiseerd ?? manifesteert zich meestal als intermitterende systeemwaarschuwingen, onverklaarde CNC-resets,of beschadigde weergaveDeze symptomen kunnen op andere storingen lijken. Een volledig, aanhoudend geheugenfalen zorgt ervoor dat de CNC de power-on-zelftest niet slaagt en voorkomt dat het normaal opstart.Het vervangen van de A20B-3300-0472 lost de geheugenfout op..

V5: Kan de A20B-3300-0472 vóór installatie worden getest?

De A20B-3300-0472 vereist dat het host-hoofdbord functioneert, het kan niet geïsoleerd worden getest.Let op de opstart volgordeEen module waarvan wordt vermoed dat het defect is (van een bekende slechte bron) kan worden getest door het in een werkend 30i-systeem te vervangen als er een beschikbaar is..
