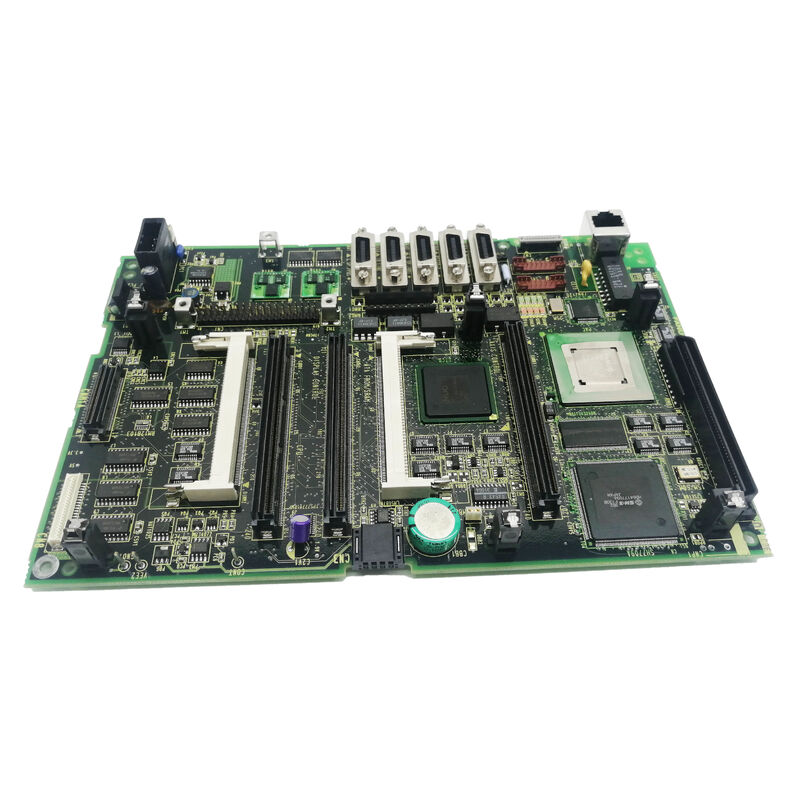

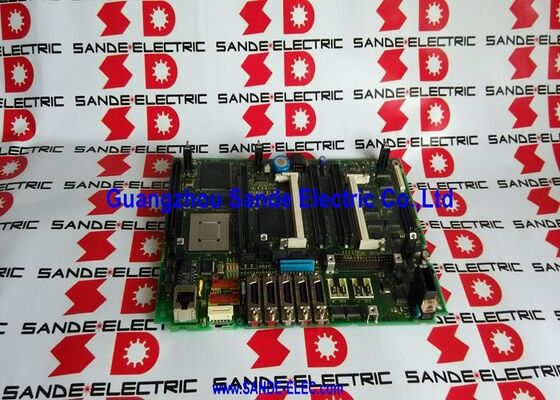

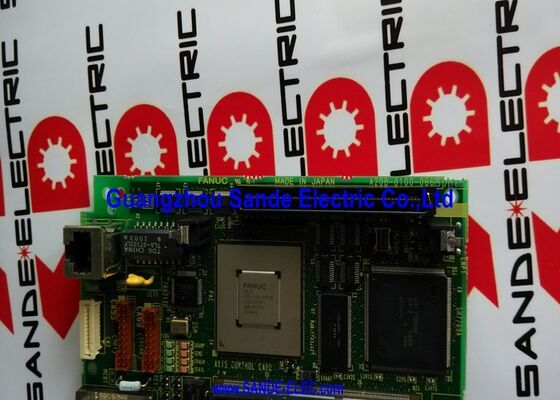

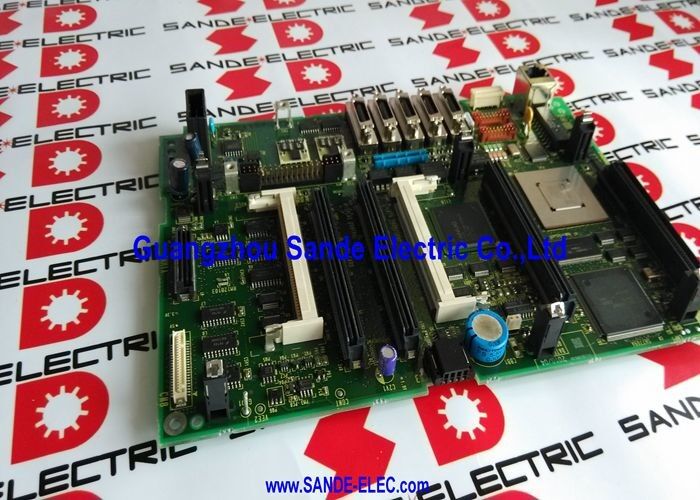

PCB-BOARD A20B-8100-0665 A20B81000665 A2OB-81OO-O665

A20B-8100-0665 ∙ FANUC Serie 21i-B Hoofd CPU Board ∙ Ethernet / PMC-SB7 / 21i-MB en 21i-TB / Yellow Backplane Motherboard

Serie 21i-B FANUC's compacte CNC-platform van de i-serie

De FANUC-serie 21i-B is een lid van de FANUC-serie i-CNC-familie, de generatie die FSSB-digitale servocommunicatie introduceerde, verbeterde verwerkingsprestaties,en geïntegreerde Ethernet naar compacte CNC-platforms. Binnen de i-serie:

21i-MB:De bewerkingscentrumvariant van de serie 21i-B ‡ voor verticale en horizontale bewerkingscentra met meerasige interpolatie, stijve tap en volledige bewerkingscentrumfunctionaliteit.

21i-TB:De draaicentrumvariant ?? voor CNC-draaiblokken en draaicentrum met G-code draaicirkelondersteuning, draadsnijden en draaiblokken.

De A20B-8100-0665 is het belangrijkste CPU-bord dat voor beide varianten gemeenschappelijk is het moederbord waarop de primaire verwerking van de CNC, Ethernet-communicatie en PMC-SB7-sequentiebesturing zijn geïntegreerd.

Belangrijkste specificaties

PMC-SB7 ¢ Geavanceerde programmacapaciteit voor sequenties

PMC-SB7 is de PMC-variant met de hoogste capaciteit (Programmable Machine Controller) die beschikbaar is in het CNC-systeem van de serie 21i-B.De PMC is de geïntegreerde PLC van de CNC die de sequentielogica van de werktuigmachine parallel met de asbeweging van de CNC uitvoert:

Capaciteit van het ladderprogramma:PMC-SB7 biedt een uitgebreide ladderdiagramcapaciteit om de volledige sequentielogica van complexe werktuigmachines met meerdere assen, automatische gereedschapswisselaars, palletwisselaars,en geavanceerde veiligheidssluiting.

High-speed scannen:De PMC-SB7 voert het ladderprogramma uit met een snelle scansnelheid, zodat de machine-tool-I/O-responsen snel genoeg zijn voor de veeleisende real-time machinebesturingseisen.

I/O-capaciteit:De PMC-SB7-specificatie ondersteunt het maximale aantal I/O-punten dat beschikbaar is in het platform van de serie 21i-B, dat complexe machines bedient met uitgebreide sensor- en actuator-I/O.

Toepassingsscenario's

Fout van het CNC-systeem van serie 21i-BEen FANUC 21i-MB-bewerkingscentrum ontwikkelt CNC-fouten op systeemniveau ∙ de CNC slaagt er niet in om de aansturing te voltooien of geeft alarmen op CPU-niveau weer.Na verificatie van de CPU-processorkart en geheugenmodulesDe vervanging met volledige parameter en programmaherstel brengt de machine weer in productie.

Ethernet-functiefout op 21i-B:Een Series 21i-TB draaicentrum verliest Ethernet-connectiviteit DNC-programmaoverdracht en afstandsbewaking worden verloren.Vervanging herstelt netwerkverbinding.

Veelgestelde vragen

V1: Wat is het verschil tussen de A20B-8100-0665 en de A20B-8100-0661 of vergelijkbare nabijgelegen onderdelennummers?

De A20B-8100-serie omvat de belangrijkste CPU-boards voor meerdere FANUC i-serie CNC-platforms.deze boards zijn specifiek voor CNC-platforms de 21i-B-board kan niet worden vervangen door de 18i-B-board of vice versa. Bevestig het geïnstalleerde CNC-model op het identificatietiket van de bedieningseenheid voordat u bestelt.

V2: Na vervanging van A20B-8100-0665 moeten alle CNC-gegevens opnieuw worden geladen?

Ja ¢ vervanging van het hoofdcpu-bord vereist een volledige herlaad van alle CNC-gegevens: onderdeelprogramma's, asparameters, servo-parameters, PMC-ladderprogramma, verplaatsingsgegevens voor gereedschappen,en alle systeemconfiguraties. Het bord zelf bevat geen permanente gebruikersgegevens alle gegevens bevinden zich in de op het bord gemonteerde SMD-geheugenmodules (SRAM, FROM).zorgen voor een volledige en geverifieerde back-up van alle CNC-gegevens.

V3: Kan de CPU-processor (A20B-3300-031x) van de oude naar de nieuwe A20B-8100-0665 worden overgebracht?

In sommige gevallen kan de CPU-processorkaart worden overgedragen als deze onbeschadigd is, zodat de processor niet opnieuw moet worden geregistreerd.Het vervangen samen met het moederbord elimineert die onzekerheid.. Bevestig aan de hand van de toepasselijke onderhoudshandleiding van de FANUC-serie 21i-B of de verwerker moet worden vervangen of vervangen.

V4: Welke alarmen op de 21i-B CNC geven specifiek een A20B-8100-0665-fout aan?

Fouten op moederbordniveau in de serie 21i-B manifesteren zich meestal als: niet voltooien van de zelftest met foutcodes die worden weergegeven op het alarmscherm van de CNC,Codes voor "systeem- of hardware-alarm" die niet aan een perifere kaart kunnen worden toegeschreven, herhaalde "RAM-pariteit" of "ROM-fout" alarmen ondanks goede geheugemodules, of volledig verlies van display/MDI functie.Deze moeten worden onderscheiden van geheugemodulefouten (die specifieke module-gerelateerde foutcodes produceren) en CPU-processorfouten voordat het moederbord wordt veroordeeld.

V5: Ondersteunt de A20B-8100-0665 zowel de 21i-MB- als de 21i-TB-configuraties?

De A20B-8100-0665 is het moederbord voor de 21i-B-generatie voor zowel de varianten van het bewerkingscentrum (21i-MB) als van het draaicentrum (21i-TB), evenals voor andere 21i-B-configuraties.Het type machine (MB of TB) wordt bepaald door CNC-software en parameters die in de geheugenmodules worden geladen de A20B-8100-0665-hardware zelf is gemeenschappelijk voor beide.
