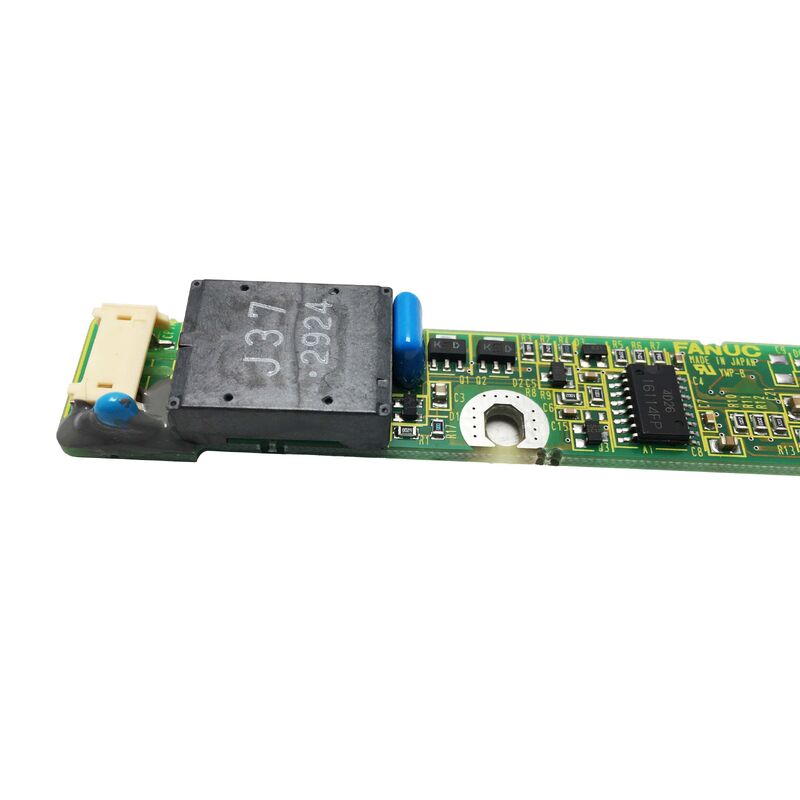

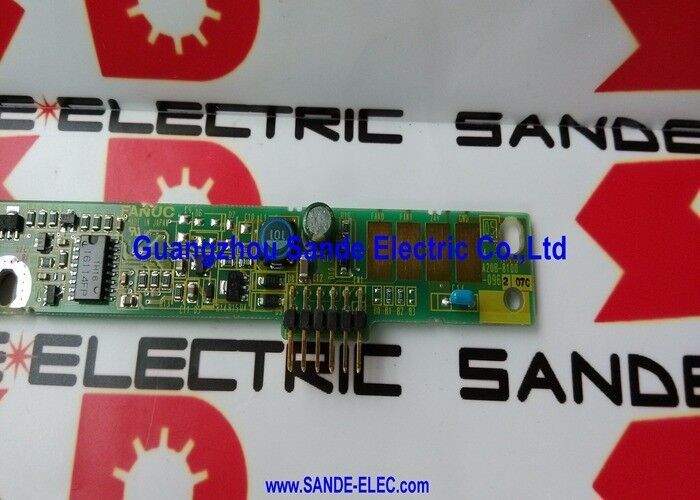

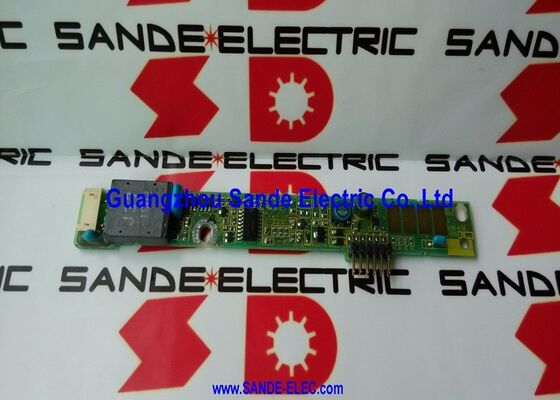

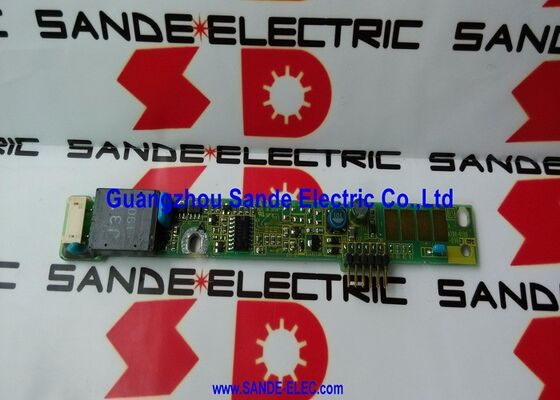

Hoogdrukartikel A20B-8100-0962 A2OB-81OO-O962 A20B81000962

A20B-8100-0962 FANUC LCD-omvormerkaart CNC-LCD-scherm 040 °C 80% RH

Wat een omvormerkaart doet in een CNC-scherm

Het LCD-paneel in een FANUC CNC-operatorinterface vereist twee dingen om een zichtbaar beeld te produceren:het videosignaal van de CNC (dat bepaalt wat moet worden weergegeven) en de achtergrondverlichting achter het paneel (die het licht geeft dat het beeld zichtbaar maakt voor de bediener).

Het videosignaal komt van het displaybord van de CNC, de achtergrondverlichting van de omvormer.

FANUC CNC-displays in het tijdperk dat de A20B-8100-0962 werd ontworpen gebruiken CCFL (Cold Cathode Fluorescent Lamp).een hoogspanningswisselend vermogen om te werken met een frequentie van ₹ 500 V of meer bij 40 ₹ 100 kHzDe A20B-8100-0962 is het circuit dat deze omzetting uitvoert:Het neemt de lage-spanning DC stroom van de CNC en genereert de hoge frequentie, een hoogspanningswisselende uitslag die het CCFL-achterlicht aandrijft.

Wanneer de omvormer A20B-8100-0962 uitvalt, wordt het achterlicht van het LCD-paneel uitgeschakeld. Het scherm verschijnt volledig donker of zeer vaag, ook al werkt de CNC normaal.Het beeld wordt technisch nog steeds gegenereerd door het video circuit, maar het is onzichtbaar zonder achtergrondverlichting.

Belangrijkste specificaties

Specificaties voor de bedrijfsomgeving

De A20B-8100-0962 is geschikt voor gebruik in dezelfde omgeving als de CNC-besturingseenheid die zij bedient:

Temperatuur (0 ̊40°C):Het koelsysteem van de CNC-besturingskast houdt de interne temperatuur onder de werkingsgrens van 40°C. Als de koeling van de kast mislukt, stopt de ventilator.luchtfilterblokken de binnentemperatuur kan boven deze grens stijgen, waardoor de omvormer naast andere borden wordt geconfronteerd.

Vochtigheid (≤ 80% RH, niet-condenserend):De condensatie op het hoogspanningsuitgangsgedeelte van de omvormerkaart kan geleidende paden creëren die bochten, trackingschade of componentfalen veroorzaken.CNC-installaties in vochtige omgevingen (gietwerkplaatsen), perswerkplaatsen) moeten ervoor zorgen dat de positieve druk en de afdichting van de kast het binnendringen van vochtige lucht voorkomen.

Hoogte (≤ 1000 meter):Bovenaan 1000 meter heeft de verminderde luchtdichtheid invloed op het thermisch beheer van de hoogfrequente schakeltransistoren van de omvormer.Inverters met standaardkwaliteit worden niet aanbevolen boven deze hoogte zonder bevestiging van geschiktheid met de technische documentatie van FANUC..

Toepassingsscenario's

CNC-scherm donker bij opstarten:Een FANUC CNC-besturingseenheid wordt normaal ingeschakeld alle assen reageren, programma's worden uitgevoerd, alarmen zijn aanwezig op de interne CNC-toestand maar het scherm van het bedieningspaneel is volledig donker.Het drukken op knoppen genereert CNC-responsen die bevestigen dat de CNC draait. Een test met een externe lichtbron toont een zwak beeld op het LCD-scherm, bevestigend dat het LCD-paneel en het videocircuit intact zijn, maar dat de achtergrondverlichting niet werkt..Het scherm komt weer op volle helderheid.

Intermitterende dimming van het scherm:Het scherm van het CNC-operatorpaneel wordt af en toe aanzienlijk dimmer voordat het weer normaal helder wordt.De omvormercomponenten van de A20B-8100-0962 vertonen temperatuurgerelateerde afbraakProactieve vervanging voorkomt een volledige achterlichtstoring.

Veelgestelde vragen

V1: Hoe onderscheid ik een storing van een omvormerkaart van een storing van een LCD-paneel?

Een storing van de omvormer veroorzaakt verlies van achtergrondverlichting: het paneel is donker of erg vaag, maar het LCD-scherm zelf is intact.lijnen door het beeldTest door een helder licht op het LCD-oppervlak in een ondiepe hoek te schijnen indien u een correct weergegeven CNC-scherm vaag kunt zien,het videosignaal bereikt het LCD en de omvormer is het mislukte onderdeelAls het paneel vervorming of ontbrekende gebieden vertoont, kan het LCD-paneel zelf de oorzaak zijn.

V2: Kan de A20B-8100-0962 worden gebruikt met LED-achterlicht LCD-vervangers?

LED-backlit LCD-panelen gebruiken geen CCFL-omvormers. LED-panelen hebben hun eigen geïntegreerde LED-drivercircuit of accepteren een laagspannings DC-signaal rechtstreeks.Als het oorspronkelijke CCFL-LCD wordt vervangen door een LED-achtergrondpaneel, wordt de A20B-8100-0962-omvormer doorgaans omzeild of losgekoppeld de energiebehoeften van het LED-paneel verschillen.Bevestig de aansluitingsvereisten van de specifieke LED-achteruitrusting voordat u verder gaat.

V3: Wat zorgt ervoor dat CCFL-omvormers in de loop van de tijd falen?

De elektrolytische condensatoren in het omvormercircuit degraderen in de loop van de tijd, waardoor ze capaciteit verliezen of een verhoogde equivalent serieweerstand (ESR) ontwikkelen.Naarmate de condensatorkwaliteit verslechtertDe CCFL-lampen zelf verouderen ook, hun efficiëntie daalt en de startspanning stijgt.meer spanning op de omvormerDe combinatie van veroudering van de lamp en veroudering van de condensator is het meest voorkomende storingsmechanisme.

V4: Is de A20B-8100-0962 een standaard CNC-onderdeel of een machine-specifiek onderdeel?

De A20B-8100-0962-omvormerkaart is een onderdeelnummer van FANUC · het is een standaard CNC-component van FANUC en geen machine-specifiek onderdeel.Het verschijnt in meerdere FANUC CNC display configuraties die dezelfde omvormer hardware gebruikenDit maakt het een opstapelbare reserve voor installaties die FANUC CNC-systemen onderhouden met compatibele display-eenheden.

V5: Is na vervanging van A20B-8100-0962 een CNC-aanpassing vereist?

Nee, de omvormerkaart is een puur voedingscomponent ∙ het heeft geen digitale interface met de CNC en draagt geen opgeslagen parameters.de achtergrondverlichting moet onmiddellijk oplichten zonder CNC-configuratieIndien het scherm na het plaatsen van de vervangende lamp nog steeds donker blijft, moet de CCFL-lamp zelf worden onderzocht. Het kan zijn dat de lamp zelfstandig het einde van haar levensduur heeft bereikt.
