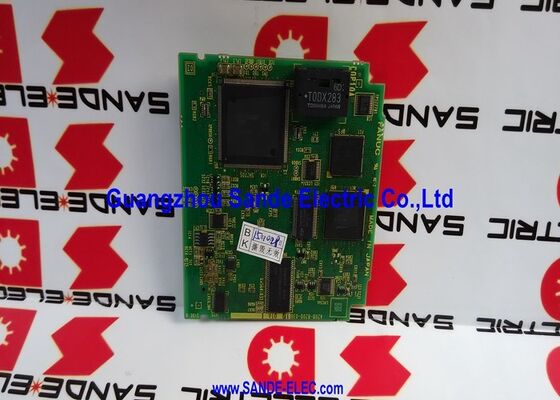

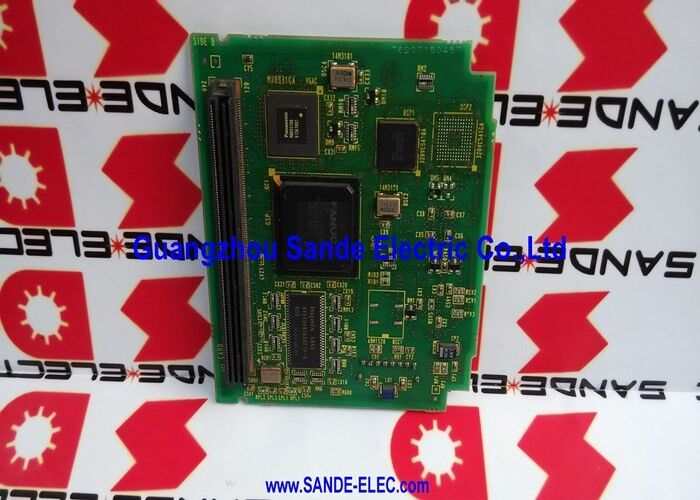

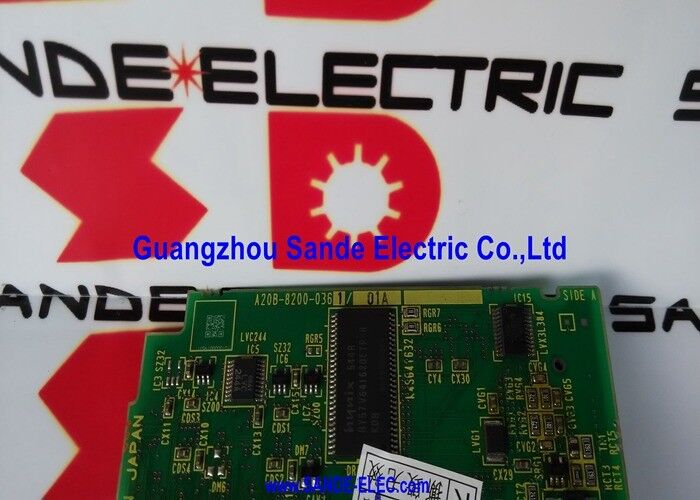

Fanuc Axis kaart A20B-8200-0361 A2OB-82OO-O361 A20B82000361

A20B-8200-0361 | FANUC Serie 0i-TC 2-assige FSSB-servo + LCD grafische kaart - PCB met dubbele functie / tweeassige draaibank / 0i-C-platform

Eén kaart, twee cruciale functies

De A20B-8200-0361 is een enkele PCB die twee verschillende en essentiële rollen vervult binnen de 0i-TC CNC-draaibankbesturingseenheid:

FSSB Servocontroller (2 kanalen):Het bord genereert de FSSB-communicatiesignalen (Fibre Optic Servo Serial Bus) voor de twee servo-assen van de draaibank - meestal X (cross-slide) en Z (slede). FSSB is de seriële glasvezelbus van FANUC die positieopdrachten van de CNC naar de servoversterkers verzendt en feedback van de encoder terugstuurt naar de CNC.

LCD grafische engine:Het bord stuurt tegelijkertijd het LCD-scherm van de CNC aan, waardoor het video-uitgangssignaal wordt gegenereerd dat de operatorinterface weergeeft die te zien is op het geïntegreerde scherm van de draaibank. Alarmmeldingen, programma-inhoud, positieweergaven en gereedschapscorrectiepagina's zijn allemaal afkomstig van deze grafische functie.

Het combineren van beide functies op één kaart is een architecturale beslissing die specifiek is voor de 0i-TC tweeassige draaibankconfiguratie. Het vermindert het aantal kaarten in de besturingseenheid, houdt de 0i-C-besturingseenheid compact en voldoet precies aan de behoeften van een 2-assige machine.

Belangrijkste specificaties

0i-TC — De serie waarvoor deze kaart is ontworpen

De FANUC Series 0i-TC (Series 0i Turning Centre, Model C) is de op een draaibank geconfigureerde variant van het 0i-C-platform. Waar de 0i-MC bewerkingscentra met 3 of meer assen bedient, is de 0i-TC geoptimaliseerd voor draaibewerkingen – met name de 2-assige (X en Z) configuratie die de overgrote meerderheid van CNC-draaibanktoepassingen dekt.

De A20B-8200-0361 is de enige servo/grafische kaart in het 0i-TC-systeem. De complete 0i-TC-besturingseenheid bestaat uit: de 0i-C-hoofdprintplaat, de FROM/SRAM-geheugenkaart, deze gecombineerde FSSB/grafische kaart en het LCD-paneel. Deze compacte stapel met vier elementen is het complete elektronische brein van de draaibank.

Wanneer de A20B-8200-0361 uitvalt, stoppen zowel het display als de servocommunicatie tegelijkertijd. De draaibank kan zijn assen niet bewegen (geen FSSB-commando's) en kan geen inhoud weergeven (grafische functie verloren). Beide symptomen samen zijn kenmerkend voor deze dubbelfunctiekaart.

Toepassingsscenario's

0i-TC draaibank leeg display en servo-alarm:Een 0i-TC CNC-draaibank wordt ingeschakeld, maar toont een leeg scherm en genereert onmiddellijk servo-alarmcodes. Beide symptomen die samen voorkomen bevestigen dat de A20B-8200-0361 het defecte onderdeel is en geen afzonderlijke servo- of displayfouten. Vervanging herstelt beide functies tegelijkertijd.

Draaibank CNC-renovatie:Een oudere 0i-TC draaibankbesturingseenheid ondergaat een renovatie op bordniveau. De A20B-8200-0361 wordt samen met het moederbord en de geheugenkaart vervangen om de elektronische levensduur van de volledige besturingseenheid te resetten.

Veelgestelde vragen

Vraag 1: Kan de A20B-8200-0361 worden gebruikt op de 0i-MC-versie (bewerkingscentrum) van het 0i-C-platform?

Nee. De A20B-8200-0361 is exclusief ontworpen voor de 0i-TC-configuratie (draaicentrum) met precies 2 FSSB-servokanalen (X- en Z-assen). De 0i-MC-bewerkingscentrumvariant gebruikt een andere servo/grafische kaart met extra FSSB-kanalen om 3 of meer assen te dekken. De fysieke borden zijn verschillend en zijn niet uitwisselbaar tussen de TC- en MC-varianten.

Vraag 2: Moet voor het vervangen van de A20B-8200-0361 de FSSB-astoewijzingen opnieuw worden geconfigureerd?

FSSB-astoewijzingsparameters worden opgeslagen in het SRAM-parametergeheugen van de CNC – niet op de A20B-8200-0361-kaart zelf. Na het plaatsen van de vervangende kaart leest de CNC de bestaande FSSB-parameters en herstelt de communicatie met de servoversterkers. Er is geen herinvoer van de FSSB-parameter vereist als de SRAM-module intact wordt overgedragen van het oorspronkelijke systeem.

V3: Wat zijn de CNC-systeemaanduidingen die compatibel zijn met de A20B-8200-0361?

Compatibele systemen hebben aanduidingen in het A02B-03xx-Bxxx-bereik, met name de 0i-TC-configuraties. De belangrijkste 0i-C PCB (A20B-8200-039x) is het hostbord. Bevestig de specifieke systeemaanduiding uit de documentatie van de machine voordat u bestelt.

Vraag 4: Als alleen het display defect raakt op een 0i-TC-draaibank, moet de A20B-8200-0361 dan worden vervangen?

Omdat de FSSB-servo- en grafische functies dezelfde fysieke kaart delen, kan een weergavefout op een 0i-TC-draaibank die geen servo-alarmen heeft, nog steeds een gedeeltelijke A20B-8200-0361-fout aangeven. Voordat u tot de conclusie komt dat de kaart defect is, controleert u of de LCD-achtergrondverlichting en het LCD-paneel zelf functioneren. Als wordt bevestigd dat de LCD-hardware intact is en het scherm donker of beschadigd blijft, is het grafische gedeelte van de A20B-8200-0361 waarschijnlijk defect en moet het bord worden vervangen.

V5: Welke back-upgegevens zijn van cruciaal belang voordat de A20B-8200-0361 wordt vervangen?

De A20B-8200-0361-kaart zelf bevat geen opgeslagen gegevens. Gegevens worden bewaard op de FROM- en SRAM-geheugenkaarten. Voordat u de A20B-8200-0361 vervangt, moet u een volledige back-up maken van alle CNC-parameters, onderdeelprogramma's, gereedschaps- en werkstuk-offsets via de ALL IO-back-upfunctie van de CNC. Als de SRAM-batterij ook een waarschuwing voor lage spanning weergeeft, vervang deze dan eerst om te voorkomen dat SRAM-gegevens verloren gaan tijdens het vervangen van het bord.
