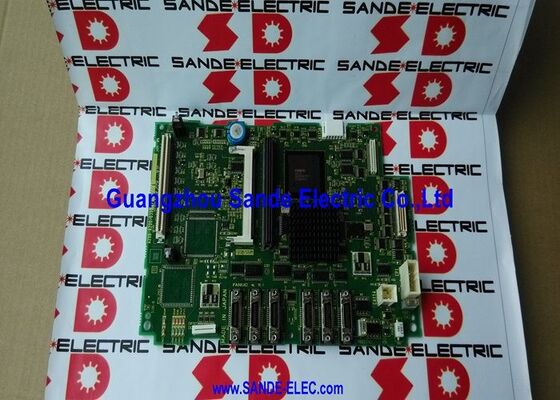

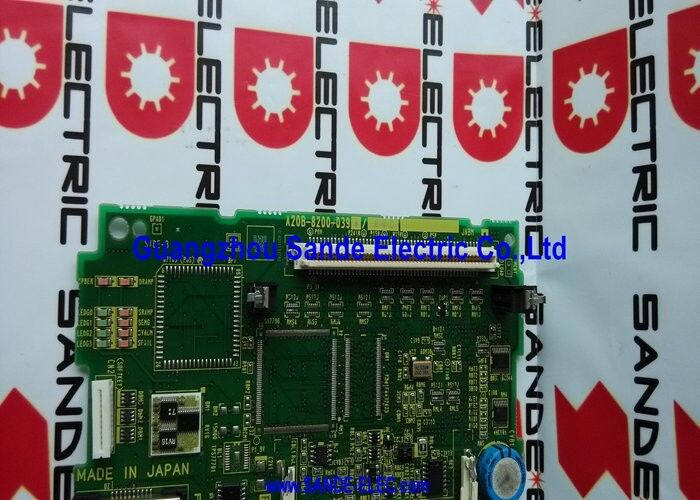

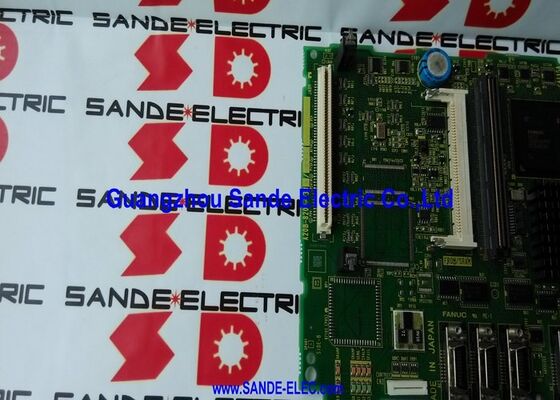

systeembord A20B-8200-0396 A2OB-82OO-O396 A20B82000396

A20B-8200-0396∙ FANUC Zero-i Mate-C (0i Mate Model C) Hoofd-PCB ✓ LCD-montage / FSSB / A02B-0311-B5xx Systems

Zero-i Mate-C Economie CNC met i-generatie mogelijkheden

De FANUC Zero-i Mate-C (serie 0i Mate Model C) is de compacte, zuinige variant van het 0i-C-platform.Het achtervoegsel "Mate" identificeert dit als het systeem met een gereduceerde configuratie binnen de 0i-familie, geoptimaliseerd voor eenvoudiger werktuigen (2 tot 3 assen draaibaren), compacte bewerkingscentra en basisboormachines) waarbij het aantal assen en het I/O-complex van de volledige 0i-C-machine hoger zijn dan wat de toepassing nodig heeft.

Binnen de 0i Mate-C-generatie is de A20B-8200-0396 hoofdPCB het masterboard ∙ de fysieke basis van de besturingsunit waarop alle optie-modules, CPU-kaarten en geheugemodules zijn gemonteerd.Elke functie van de 0i Mate-C CNC ′′-asbewegingsbesturing, spindel snelheidsregulatie, PMC machine sequence logica, operator display, en communicatie ¢ hangt af van dit bord intact en functioneel.

Belangrijkste specificaties

0i Mate-C versus 0i-C ️ Compact platform, dezelfde architectuur

De 0i Mate-C deelt dezelfde hardwaregeneratie als de 0i-C (met dezelfde A20B-8200-serie hoofdboards), maar met configuratieverschillen:

Minder assen:De 0i Mate-C ondersteunt meestal 2 tot 3 gecontroleerde assen, vergeleken met het hogere maximum van de 0i-C.

Verminderde I/O:De Mate-configuratie biedt voldoende I/O voor eenvoudige werktuigmachines zonder de uitgebreide I/O-capaciteit van de volledige 0i-C.

Kleiner modulecomplex:De Mate-besturingseenheid is fysiek compacter, met minder boardslots en een kleiner totaal aantal modules.

De A20B-8200-0396 is het masterboard voor de Mate-variant

Toepassingsscenario's

0i Mate-C CNC hoofdbord storing:Een draaibank met een FANUC 0i Mate-C CNC-machine begint niet ∙ het scherm toont geen inhoud en het systeem reageert niet op het aanzetten.De A20B-8200-0396 wordt geïdentificeerd als het mislukte hoofdbord.Het installeren van de vervanging, het opnieuw installeren van de oorspronkelijke geheugenmodules en het herstellen van de parameters van back-up brengt de draaibank weer in productie.

0i Vernieuwing van de Mate-C-besturingseenheid:De A20B-8200-0396 wordt vervangen om de levensduur van het hoofdbord opnieuw in te stellen, zodat de gerenoveerde eenheid met betrouwbare hardware wordt gestart.

Veelgestelde vragen

V1: Wat is het verschil tussen A20B-8200-0395 en A20B-8200-0396?

Beide zijn Zero-i Mate C Main PCB's in de A20B-8200-039x reeks. Adjacent part numbers in this range represent either hardware revisions of the same board or variants serving slightly different 0i Mate-C configurations (different machine type variants or option module configurations). Bevestig de exacte aanduiding van de controller van het doelsysteem (A02B-0311-B5xx) in vergelijking met de lijst met onderdelen om te bepalen welke hoofdbordvariant voor die specifieke controller correct is.

V2: Moet ik de CNC-systeemsoftware opnieuw laden nadat ik de A20B-8200-0396 heb vervangen?

Als de FROM-modules (Flash ROM) intact worden overgebracht van het oorspronkelijke hoofdbord naar het vervangende, wordt de CNC-systeemsoftware behouden.De FROM-modules zijn plug-in-artikelen zij zijn niet aan het hoofdbord gelast zodat ze naar het vervangingsbord kunnen worden verplaatstAls de FROM-modules niet worden overgebracht (of als ze beschadigd zijn), moet de CNC-systeemsoftware opnieuw worden geladen vanaf de oorspronkelijke installatiemedia.

V3: Hoe wordt de SRAM-accu-back-up beïnvloed wanneer de A20B-8200-0396 wordt vervangen?

SRAM-modules zijn op batterijen gebaseerd om parameters en programma's te bewaren tijdens het uitschakelen.afhankelijk van de specifieke 0i Mate-C-configuratieAls de SRAM-batterij op het hoofdbord staat en het oude bord wordt verwijderd, wordt de batterij vervangen.de SRAM-modules kunnen stroom verliezen ️ een volledige parameter- en programmaback-up uitvoeren voordat de vervanging van het hoofdbord wordt gestart.

V4: Wat doet de gecombineerde FSSB/grafiekkaart en wordt deze tijdens de vervanging van het hoofdbord overgedragen?

De FSSB/graphics combined card wordt in het hoofdbord aangesloten en vervult twee functies: FSSB genereert de servocommunicatie-vezeloptische signalen voor de aangesloten servoversterkers;Grafiek genereert het videosignaal voor het LCD-scherm. Deze kaart wordt aangesloten op de speciale slot van het hoofdbord. Tijdens de vervanging van het hoofdbord verwijder deze kaart van het oude hoofdbord en installeer deze opnieuw in dezelfde slot op de vervangende A20B-8200-0396.Het hoeft niet te worden vervangen, tenzij het ook beschadigd is.

V5: Welke back-up van CNC-gegevens is essentieel voordat de A20B-8200-0396 wordt vervangen?

Voor vervanging: back-up van alle CNC-parameters (ALL IO-back-up), alle opgeslagen onderdeelprogramma's, verplaatsingsgegevens voor gereedschappen, verplaatsingsgegevens voor werkzaamheden, PMC-ladderprogramma,en masteringgegevens (absolute encoderpositiegegevens)Zonder een volledige parameter back-up, restoring the machine after main board replacement requires obtaining the original machine builder's parameter file — a process that can cause extended downtime if those files are not readily available.
