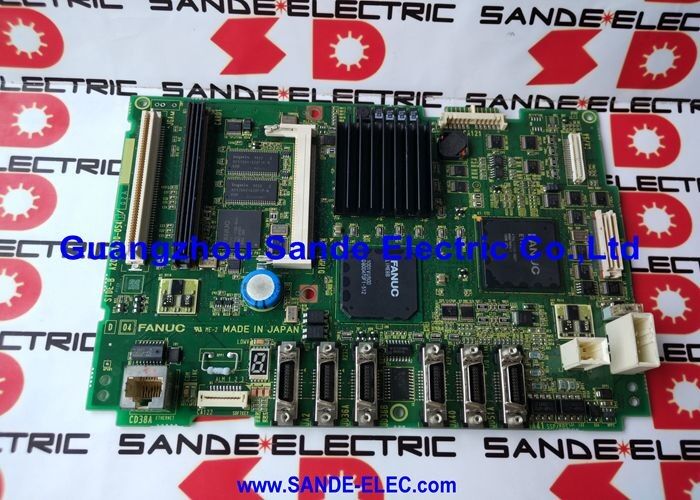

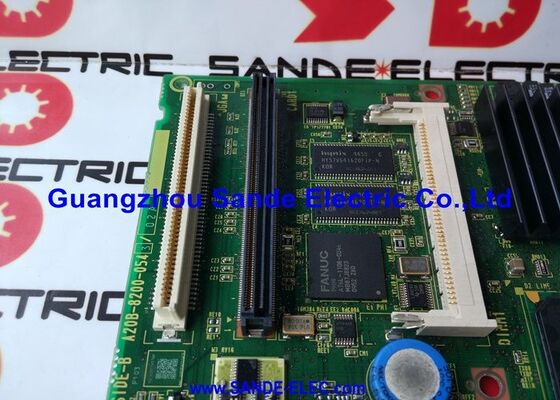

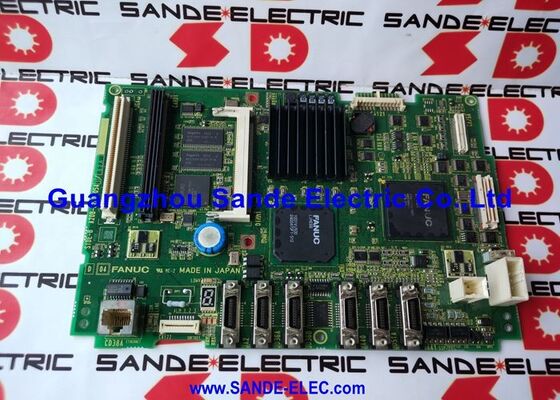

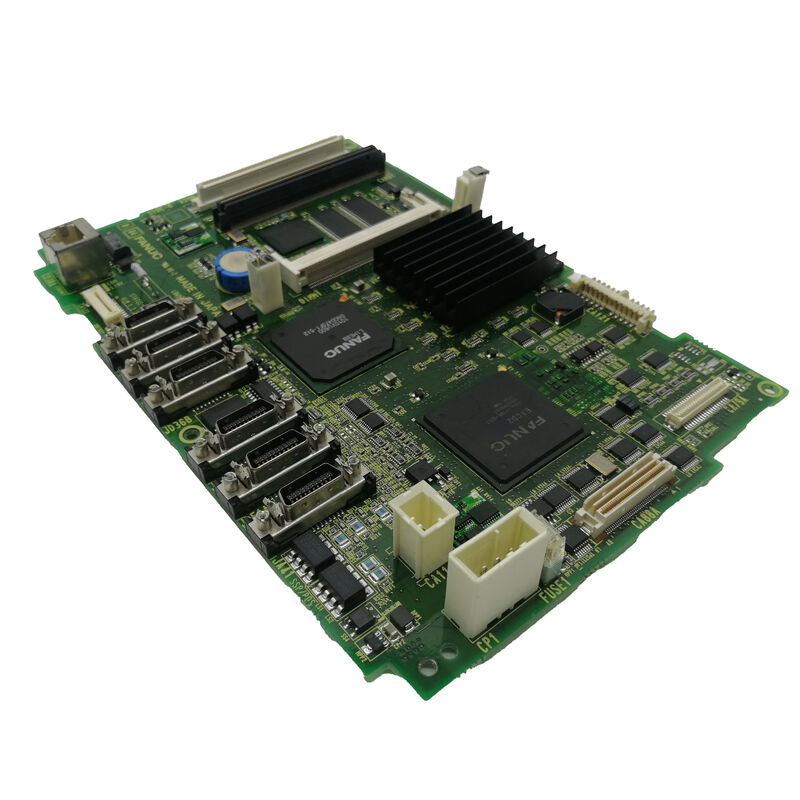

FANUC MOTHERBOARD A20B-8200-0543 A2OB-82OO-O543 A20B82000543

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD Hoofdprintplaat A3 — 5VDC / 9W / Ethernet PC-functie / Gele backplane / 0,45kg

0i-D-systeem — De generatie waarvoor de A20B-8200-0543 dient

De FANUC-serie 0i-D is het 0i CNC-platform van de vierde generatie (na 0i-A, 0i-B en 0i-C). Binnen de CNC-hiërarchie van FANUC is de 0i-D de kosteneffectieve, uiterst betrouwbare optie voor bewerkingsmachines voor algemene doeleinden: bewerkingscentra (0i-MD) en draaicentra (0i-TD) die niet de geavanceerde meerassige mogelijkheden van de 30i- of 31i-serie vereisen.

De 0i-D-generatie bracht betekenisvolle vooruitgang ten opzichte van zijn voorgangers: verbeterde servoprestaties, een capabeler PMC (SA1 naar SB7 PMC-upgradepad) en ingebouwde pc-functionaliteit. De A20B-8200-0543 is het A3-moederbord voor deze generatie: het fysieke moederbord waarop alle optiekaarten en modules zijn aangesloten in de 0i-D-besturingseenheid.

Belangrijkste specificaties

PC-functie en Ethernet — ingebouwde netwerkconnectiviteit

De A20B-8200-0543 beschikt over een PC-functie met een Ethernet-poort. Dit is een belangrijk kenmerk van de 0i-D-generatie dat hem onderscheidt van eerdere 0i-generaties. De pc-functie maakt het volgende mogelijk:

DNC (directe numerieke besturing):Onderdeelprogramma's kunnen vanaf een aangesloten pc via het Ethernet-netwerk naar de CNC worden gestreamd, zonder het programma in de programmaopslag van de CNC te laden. Lange programma's die niet in het geheugen passen, worden rechtstreeks vanaf de pc-server uitgevoerd.

Gegevensverzameling:Machinestatus, gegevens over programma-uitvoering en productietellingen kunnen via Ethernet naar fabrieksnetwerksystemen worden verzonden. Deze connectiviteit ondersteunt Manufacturing Execution System (MES)-integratie zonder extra communicatiehardware.

Programmabeheer:Programmabibliotheken die op een netwerkserver zijn opgeslagen, zijn via de Ethernet-verbinding op de machine toegankelijk, waardoor de productie van meerdere programma's wordt vereenvoudigd.

Toepassingsscenario's

0i-MD moederbord van bewerkingscentrum defect:Een FANUC 0i-MD CNC start niet op: het LCD-scherm blijft leeg en er wordt geen asvoeding tot stand gebracht. Nadat is bevestigd dat de voeding correct is, wordt de A20B-8200-0543 geïdentificeerd als het defecte moederbord. Vervanging herstelt de opstartvolgorde van de CNC, en een parameterherstel vanaf een back-up brengt de machine terug naar productie.

Ethernet-connectiviteitsverlies:Een 0i-TD-draaicentrum verliest zijn Ethernet-netwerkverbinding die wordt gebruikt voor DNC-programmastreaming. Onderzoek bevestigt dat de Ethernet-poort op de A20B-8200-0543 defect is. Vervanging van de kaart herstelt de DNC-netwerkfunctie, waardoor het streamen van programma's kan worden hervat.

0i-D systeemrenovatie:Een ouder 0i-MD-bewerkingscentrum wordt gerenoveerd. De A20B-8200-0543 wordt vervangen als onderdeel van een volledige elektronicavernieuwing naast de andere kaarten in de CNC-eenheid, waardoor de levensduur van het moederbord wordt gereset.

Veelgestelde vragen

V1: Heeft het vervangen van de A20B-8200-0543 invloed op de Ethernet-configuratie?

Het Ethernet MAC-adres en de netwerkparameters (IP-adres, subnet, gateway) worden doorgaans opgeslagen in een niet-vluchtig geheugen op het moederbord of in het systeemconfiguratiegebied van de CNC. Wanneer een vervangende A20B-8200-0543 wordt gemonteerd, moeten de Ethernet-netwerkparameters mogelijk opnieuw worden ingevoerd. Het MAC-adres van de vervangende kaart kan afwijken van het origineel. Informeer de netwerkbeheerder zodat DHCP-reserveringen of vaste IP-adrestoewijzingen indien nodig kunnen worden bijgewerkt.

Vraag 2: Is de A20B-8200-0543 compatibel met de 0i-C- of 0i-B-generatie?

Nee. De A20B-8200-0543 is specifiek voor de 0i-D-generatie. Eerdere 0i-generaties gebruiken verschillende onderdeelnummers van het moederbord in verschillende A20B-series: de 0i-C gebruikt kaarten uit de A16B-3200-049x-reeks; de 0i-B gebruikt ook kaarten uit de A16B-3200-049x-reeks. De A20B-8200-xxxx-moederborden van de 0i-D zijn niet compatibel met eerdere 0i-hardware-architecturen.

Vraag 3: Wat is de aanbevolen koelvereiste voor de A20B-8200-0543?

De plaat vereist geforceerde luchtcirculatie; deze is niet geschikt voor natuurlijke convectiekoeling. Het interne koelventilatorsysteem van de 0i-D-regeleenheid zorgt voor deze luchtstroom. Controleer voor en na het vervangen van de kaart of de koelventilatoren van de besturingseenheid correct werken. Een defecte ventilator die onopgemerkt blijft na vervanging van het moederbord, kan ervoor zorgen dat het nieuwe bord oververhit raakt en voortijdig defect raakt. Het gebruik van de A20B-8200-0543 boven 55°C zal de betrouwbaarheid en levensduur ervan verminderen.

Vraag 4: Welke geavanceerde kennis is vereist voor vervanging van de A20B-8200-0543?

De complexiteit komt voort uit: (1) de behoefte aan een volledige, geverifieerde gegevensback-up vóór vervanging; (2) Configuratiestappen voor Ethernet- en pc-functies na montage; (3) CNC-software opnieuw laden als FROM-modules ook worden vervangen; en (4) de fysieke demontage van de LCD/MDI-eenheid om toegang te krijgen tot het moederbord. Technici die niet bekend zijn met FANUC 0i-D-systemen moeten een gekwalificeerde FANUC-servicemonteur bij het vervangingsproces betrekken.
