FANUC A20B-9000-0300 Spindelsensor Encoder

Optische pickup van het B-type | Feedbackapparaat met 12 pinnen | Vroege generatie FANUC AC spindelmotoren | Feedback van spiltoerental en oriëntatie | Bestelcode: A290-1003-V320 | Gemaakt in Japan

De sensor achter de spil

Voordat een CNC-bewerkingscentrum zijn spil kan oriënteren voor een gereedschapswisseling, voordat de besturing een draad snijpass kan uitvoeren op een draaibank, voordat rigide tappen mogelijk wordt — de positie en snelheid van de spindelmotor moeten in realtime aan de besturing worden doorgegeven. Die functie behoort toe aan de spindelmotorsensor. Op vroege generatie FANUC AC spindelmotoren is de component die verantwoordelijk is voor die feedback de A20B-9000-0300.

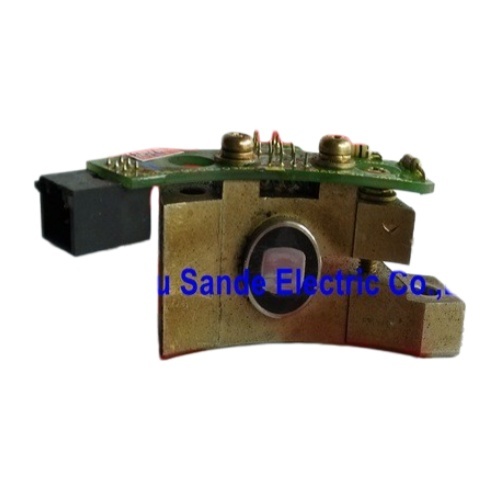

Dit is een optische pickup sensor van het B-type, ontworpen en vervaardigd door FANUC in Japan, specifiek voor de AC spindelmotor varianten met zwarte en rode dop die duizenden CNC-bewerkingscentra, draaicentra en EDM-machines uit de jaren '80 tot begin jaren '90 uitrustten. De officiële FANUC bestelcode is A290-1003-V320, hoewel het referentienummer A20B-9000-0300 de vorm is waaronder het circuleert op de markt voor CNC-onderhoud en reserveonderdelen.

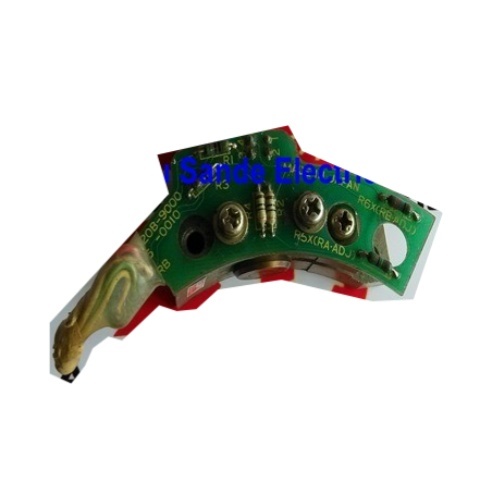

De sensor wordt verkocht als een complete assemblage — optische pickup printplaat met bevestigingsmateriaal en, afhankelijk van de leverancier, met of zonder de verbindingskabel. Er is geen subassemblage die afzonderlijk kan worden geleverd.

Wat deze sensor doet in de machine

Het FANUC AC spindelaandrijfsysteem is afhankelijk van continue feedback van de spindelmotor om een gecontroleerde snelheid te handhaven, oriëntatiestops uit te voeren en, in geschikte aandrijfconfiguraties, positie-gecontroleerde spilfuncties mogelijk te maken. De A20B-9000-0300 is de fysieke bron van die feedback. Gemonteerd aan de achterkant van het spindelmotorhuis, leest de sensor een tandwiel op de motoras en genereert de pulstrein die de spilaandrijving en CNC-besturing gebruiken om de werkelijke spiltoerentallen te berekenen en de hoekpositie bij te houden.

Drie specifieke functies in de CNC zijn direct afhankelijk van de aanwezigheid en correcte werking van deze sensor:

Regeling van het spiltoerental — De spil-versterker gebruikt de output van de sensor als feedback van de werkelijke snelheid om de snelheidslus te sluiten. Zonder een geldig signaal kan de aandrijving de geprogrammeerde spilsnelheid niet handhaven tegen wisselende snijbelastingen, en zal in de meeste configuraties een alarm genereren en de spilbediening volledig blokkeren.

Spiloriëntatie (M19) — Het oriëntatiecommando parkeert de spil in een vaste hoekpositie voor automatische gereedschapswisselingen. De positielus voor oriëntatie wordt gesloten via de spilsensor. Als de sensor defect raakt of signaalintegriteit verliest, zal de spil de oriëntatiepositie niet bereiken of continu roteren zonder te stoppen — een gedrag dat vaak wordt gemeld op FANUC troubleshooting bronnen en een betrouwbare indicator van sensorfalen.

Spil-gesynchroniseerde functies — Draadcycli op draaibanken, rigide tappen op bewerkingscentra (indien ondersteund door de aandrijfgeneratie), en elke cyclus die vereist dat de besturing de spilpositie in realtime kent, zijn allemaal afhankelijk van de schone, consistente en fase-nauwkeurige pulsoutput van de sensor.

Motorcompatibiliteit: Vroege FANUC AC Spindelmotorfamilies

De A20B-9000-0300 is ontworpen voor de vroege generatie FANUC AC spindelmotoren — de originele varianten met zwarte en rode dop die de Alpha-serie voorafgingen. Binnen de DNC Electronics classificatie die door FANUC-specialisten wordt gebruikt, omvatten deze motoren de 07xx en 10xx series (de vroegste modellen met zwarte dop) en gaan door tot de S, P en I series motoren die de 072x tot 076x frameaanduidingen bestrijken, waar de B-type sensorinterface werd gespecificeerd.

Voor de S en P series spindelmotoren — de werkpaarden van FANUC 0, 6, 10, 11 en 15-generatie machinegereedschappen — is de A20B-9000-0300 de juiste B-type sensor. Als de machine een Alpha of Alpha i series spindelmotor gebruikt, is een ander sensortype vereist.

CNC Systeem Context: Wat deze motoren aanstuurde

De machines waar A20B-9000-0300 sensoren het meest worden aangetroffen, weerspiegelen de geïnstalleerde basis van FANUC-gestuurde machinegereedschappen uit die periode. Gedocumenteerde voorbeelden zijn Kitamura MY Center-2B verticale bewerkingscentra met FANUC 11M besturingen, Hardinge CHNC CNC draaibanken en AGIE AGIECUT EDM machines — een dwarsdoorsnede die illustreert hoe wijdverbreid het vroege FANUC AC spindelmotorplatform werd toegepast bij machinegereedschappenbouwers en machinetypes.

De FANUC CNC-besturingen die met deze spindelmotoren zijn gekoppeld — de 0-serie, 3-serie, 6-serie, 10/11/15-serie — zijn zelf nog steeds actief in gebruik op machines wereldwijd. De spilsensor is een van de slijtageonderdelen op deze machines. In tegenstelling tot de motorwikkelingen of lagers, die doorgaans geleidelijk slijten, is sensorfalen meestal abrupt: een contaminatiegeval, een mechanische impact, of simpelweg langdurige thermische vermoeidheid van de optische componenten en printplaat. Wanneer de sensor faalt, stopt de machine.

De A20B-9000-0300 en zijn broertje: A20B-9000-0380

De A20B-9000-0380 verschijnt naast de A20B-9000-0300 in de lijsten van meerdere FANUC onderdelenspecialisten en wordt kruisverwijzend vermeld als een compatibel/gerelateerd onderdeel. Beide zijn B-type sensoren voor het vroege generatie AC spindelmotorbereik. Bij het inkopen van een vervanging is het raadzaam om de exacte motorvariant te bevestigen en beide onderdeelnummers te controleren — de sensor die vanuit de fabriek met de motor werd geleverd, is de definitieve referentie, en de achterste behuizing of het typeplaatje van de motor kan de originele sensoraanduiding direct identificeren.

Inkoop- en Conditieopmerkingen

Nieuwe A20B-9000-0300 sensoren zijn extreem schaars. FANUC's officiële productie van componenten voor deze generatie spindelmotoren is al lang stopgezet, en het resterende marktaanbod komt uit drie bronnen: oude fabrieksreservevoorraad, uit machines gehaalde eenheden die zijn verwijderd tijdens machine-upgrades of ontmanteling, en gereviseerde eenheden die door FANUC-specialistische reparatiecentra zijn verwerkt.

Gerenommeerde FANUC-specialisten testen deze sensoren alleen wanneer ze worden aangeleverd met de complete spindelmotor — standalone sensortesten zonder het tandwiel van de motor en de montage-opstelling repliceert niet de bedrijfsomstandigheden in de machine. Bij aankoop van een vervangende eenheid is een garantie van 90 tot 180 dagen van een specialistische reparateur die test met de motor geïnstalleerd, de realistische standaard in dit marktsegment.

Veelgestelde Vragen

V1: Hoe bevestig ik dat de A20B-9000-0300 de juiste sensor is voor mijn specifieke FANUC spindelmotor?

De meest betrouwbare methode is om de achterste behuizing of het typeplaatje van de spindelmotor te controleren — het originele onderdeelnummer van de sensor staat meestal gedrukt of gelabeld op het motorhuis nabij de montageplaats van de sensor. Als de documentatie van de motor niet beschikbaar is, bevestigt de aanduiding van de motorreeks (zichtbaar op het typeplaatje van de motor als een modelcode in het bereik 072x–076x voor S/P/I series motoren) de compatibiliteit met B-type sensoren. Als de motor zich in een machine met een FANUC 10, 11 of 15 series besturing bevindt en een zwarte of rode AC spindelmotor gebruikt, is de A20B-9000-0300 de primaire kandidaat. De gerelateerde A20B-9000-0380 moet ook worden gecontroleerd, aangezien deze een overlappend bereik van vroege AC spindelmotoren dekt.

V2: Welke symptomen duiden erop dat de A20B-9000-0300 sensor defect is?

De meest voorkomende presentatie is een falen van de spiloriëntatie — de spil die wordt aangestuurd naar M19 bereikt de doelpositie niet of roteert continu zonder de oriëntatiestop te bereiken. Een tweede veelvoorkomend symptoom is een spilalarm op de CNC bij het opstarten of tijdens acceleratie, waarbij de aandrijving geen snelheidsfeedbacksignaal of een inconsistent feedbacksignaal rapporteert. In sommige gevallen wordt de regeling van het spiltoerental onregelmatig vóór volledig falen — het geprogrammeerde toerental kan niet worden gehandhaafd tegen de snijbelasting. Elk van deze omstandigheden op een vroege generatie FANUC AC spilaandrijving rechtvaardigt een inspectie van de sensor voordat de versterker of motor wordt afgeschreven.

V3: Kan de sensor op de werkbank worden getest zonder de spindelmotor?

Betekenisvolle testen op de werkbank van deze optische sensor vereisen het tandwiel van de motor (de getande of sleufschijf die de sensor leest) en een juiste montage-opstelling die de sensor-tot-tandwiel-kloof repliceert die voor de motor is gespecificeerd. Standalone testen met een werkbankvoeding kan bevestigen dat de printplaat-elektronica operationeel is, maar zal geen problemen met de kloofgevoeligheid, contaminatie op het optische pad, of intermitterende storingen detecteren die alleen optreden onder de trillings- en thermische omstandigheden van een draaiende spil. FANUC-specialisten die sensortesten aanbieden, voeren deze om deze reden correct uit met de complete motorassemblage.

V4: Is de A20B-9000-0300 compatibel met FANUC Alpha series spindelmotoren?

Nee. De Alpha en Alpha i series spindelmotoren gebruiken een ander sensortype — MZ of CZ type sensoren met andere fysieke montage, andere connectorconfiguraties en andere signaalinterfaces. De A20B-9000-0300 is specifiek voor de eerdere S, P en I series FANUC AC spindelmotoren. Het installeren van een B-type sensor in een Alpha motor, of het proberen aan te passen van de bedrading, is geen ondersteunde of levensvatbare vervanging. Als de machine een Alpha series spindelmotor gebruikt, is de juiste sensor uit de A20B-2002-xxxx of A20B-2200-xxxx familie, afhankelijk van de motor generatie.

V5: Wat is de relatie tussen de A20B-9000-0300 en de bestelcode A290-1003-V320?

Beide nummers verwijzen naar hetzelfde fysieke component. A290-1003-V320 is de FANUC fabrieksbestelcode — het nummer dat wordt gebruikt bij het bestellen via FANUC distributiekanalen. A20B-9000-0300 is het gangbare referentienummer waaronder het onderdeel bekend is in de aftermarket en reparatiesector, meestal omdat dit nummer op de printplaat van de sensor staat afgedrukt of gelabeld. Bij het zoeken naar aftermarket leveranciers kunnen beide nummers resultaten opleveren, en bij het verifiëren van een ontvangen onderdeel tegen het origineel, bevestigt het verschijnen van een van beide nummers op de printplaat de juiste identiteit.
