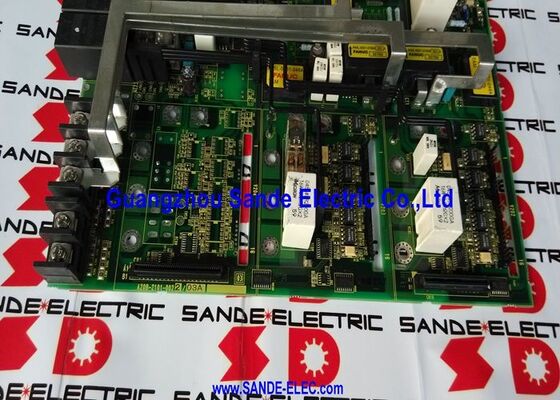

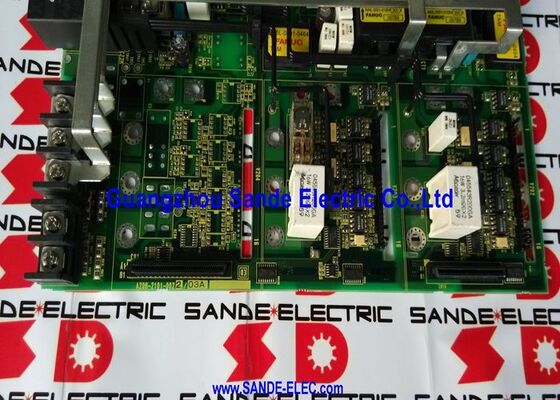

FANUC-stuurkaart A20B-2101-0022 A20B21010022 A2OB-21O1-OO22

FANUC A20B-2101-0022 ∙ Servo Drive Versterker Base Board ∙ CNC Servo en Spindle Versterker Control PCB

Deelnummer:A20B-2101-0022

Kruisverwijzingen:A20B-2101-0021 (gerelateerde variant)

Vervaardiger:FANUC Ltd. (Japan)

Productsoort:Servo-aandrijving Versterker Base Board Control PCB

Productserie:A20B-2101

De Stichting voor de Beheersing van de aandrijving

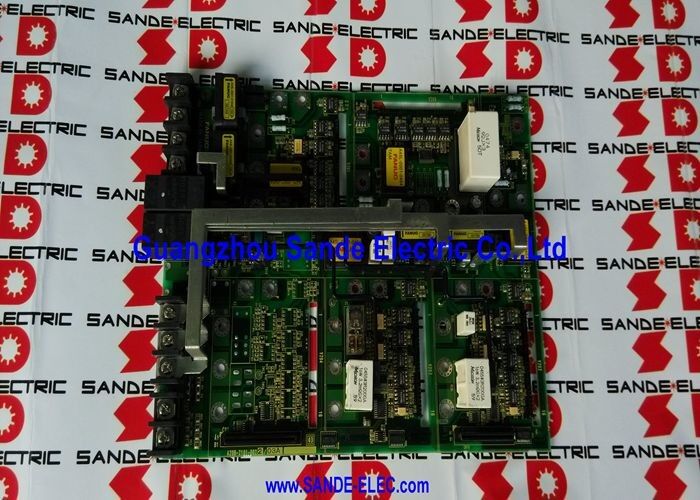

De A20B-2101-0022 is het basisbord de belangrijkste besturings-PCB in een FANUC servo- of spindelversterker.de A20B-2101-serie boards fungeren als intelligentielaag van de versterker: ze verwerken de snelheids- en koppelcommando's van de CNC, conditionencoder-feedbacksignalen, voeren de stroombesturingslussen uit en sturen het schakelsignaal van de krachtfase.

Het A20B-2101 bord is verschillend van het power board (dat de hoogspanningsrectificatie en IGBT-switching afhandelt).verwerking van de besturingssignalen en feedbackgegevens bij hoge snelheidWanneer het basisbord uitvalt, verliest de versterker zijn besturingslogische werking. De aandrijving kan de stroom niet reguleren, positiecommando's volgen of de motor tegen overstroom beschermen.Rijfouten verschijnen meestal onmiddellijk bij aansteken of bij de eerste run commando.

De A20B-2101-0022 is gedocumenteerd naast de A20B-2101-0021 als een verwante variant die dezelfde versterkertoepassingen bedient.met de aanduidingen 0022 en 0021 die specifieke verschillen in hardwareherziening of toepassingsconfiguraties binnen de serie weerspiegelen.

A20B-2101-serie in versterkerarchitectuur

FANUC servo- en spindelversterkers (Alpha en vorige series) zijn gebouwd rond een vermogen module en een besturings-PCB-assemblage.

• ontvangt snelheids-/koppelopdrachten van de CNC via de seriële servobus (FSSB) of analoge interface
• Verwerkt motorencoderfeedback voor positie- en snelheidsberekening
• Loopt het huidige regelingsalgoritme uit
• Genereren van poort aandrijving signalen aan de IGBT power stage
• Implementeert hardwarebescherming: overstroom, overspanning, overtemperatuur

Een kapotte A20B-2101-0022 met een intacte stroomstadium kan worden gerepareerd. Het bedieningspaneel kan worden vervangen zonder de hoogspanningscomponenten aan te raken.

Belangrijkste specificaties

Veelgestelde vragen

V1: De FANUC servoversterker geeft alarm AL-02 (parameterfout) of AL-09 (as alarm) onmiddellijk bij aanschakeling.

Ja, alarmen die onmiddellijk bij aanschakeling verschijnen voor een opdracht, met name alarmen van het parametertype, kunnen afkomstig zijn van het niet-vluchtige geheugen van het bedieningspaneel dat beschadigde gegevens bevat.of van een mislukte besturingscomponentControleer de alarmcode in de handleiding van de versterker om te bepalen of deze naar het basisbord of naar het stroomstadium wijst.Parameterfouten en communicatie alarmen tussen de versterker en de CNC zijn meestal besturingsbord fouten.

V2: Kan A20B-2101-0021 A20B-2101-0022 vervangen?

Beide zijn varianten binnen dezelfde A20B-2101 basisbordserie en dienen nauw verwante versterkertoepassingen.Of 0021 0022 rechtstreeks kan vervangen hangt af van de specifieke versterkerunit bevestig de compatibiliteit van de hardwareherziening met FANUC of een gespecialiseerd FANUC reparatiebedrijf voordat u de versterker vervangt.

Vraag 3: Het stroomstadium van de versterker (IGBT-module) is intact aangetroffen. Kan de A20B-2101-0022 worden vervangen zonder de hele versterker te vervangen?

Ja, het basisbord is de besturings-PCB-assemblage binnen de versterker ∙ het is ontworpen om los van de voedingsstage te worden vervangen.Reparatie op componentenniveau of uitwisseling op bordniveau is de standaardbenadering voor fouten van de basisbord wanneer het stroomstadium is bevestigdDit voorkomt de kosten van het vervangen van een volledige versterker voor een storing in het besturingscircuit.

Vraag 4: Na vervanging van A20B-2101-0022 wordt de versterker normaal aangesloten, maar de aspositie is onregelmatig.

Onregelmatige positionering na een vervanging van een basisbord wordt doorgaans veroorzaakt door onjuiste instellingen van de parameters van de encoderfeedback of een onjuist gekalibreerde stroomlus op het nieuwe bord.Controleer of de motortype-parameter overeenkomt met de aangesloten motor en voer de huidige loop-autotuningprocedure opnieuw uit, indien beschikbaarControleer ook of de encoderkabel correct is aangesloten en of er na het onderhoudswerk geen afschermingsproblemen zijn op de encoderkabel.

V5: Waar komt de A20B-2101-0022 vandaan?

FANUC-reparatiespecialisten en CNC-ondernemers voor onderdelen hebben voorraad van versterkerplaten van de A20B-2101-serie.die kosteneffectief is wanneer het onderdeel moeilijk te verkrijgen isVraag om een functionele test op een compatibel versterkerstestapparaat voordat u een wisselbord accepteert.
