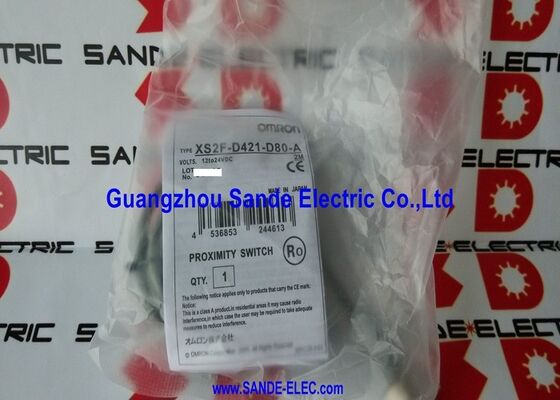

Omron Ethernet-kabel / netwerkkabel XS2F-D421-D80-A XS2FD421D80A XS2F-D421-D8O-A

Omron XS2F-D421-D80-A. M12 4-Pin Vrouwelijke rechte sensorkabel.

M12 Quick-Connect voor industriële nabijheidssensoren

De XS2F-D421-D80-A is een vooraf bedrade M12-sensorkabel, een PVC-kabel van 2 meter met een 4-pin-M12-vrouwelijke aansluiting aan het ene uiteinde en blote vliegkabels aan de andere kant.Het verbindt tussen een M12-uitgeruste nabijheidssensor en het bedieningspaneel of verbindingsdoos, die de snel verbindende veldinterface biedt waarvoor de M12-norm is ontworpen.

M12 4-pins A-gecodeerde connectoren zijn de standaardinterface op een breed scala aan industriële nabijheidssensoren, waaronder de cilindrische nabijheidssensoren van Omron E2E, E2E2 en E2EW.

De vrouwelijke stopcontact van deze kabel wordt rechtstreeks aangesloten op de mannelijke M12-aansluiting die in de fabriek aan deze sensoren is gemonteerd.

De blote vliegende kabels aan het eind van het paneel worden aangesloten op PLC-invoerterminals, verbindingsdozen of terminalstrook in de bedieningskast.zwart = signaaluitgang, wit = aanvullend signaal of niet aangesloten) wordt gebruikt op de vliegleidingen.

Belangrijkste specificaties

PVC-standaardkabel versus brandwerende robotkabel

The -A suffix on the XS2F-D421-D80-A identifies standard PVC cable — as opposed to the -F suffix variants (XS2F-D421-D80-F) which use fire-retardant PVC robot cable rated for use in robot trailing cable applications with repeated flexing, hoogcyclusbewegingen en toepassingen waarvoor een certificaat voor brandwerendheid vereist is.

Voor vaste installaties waarbij de kabel niet herhaaldelijk buigt ‡ sensor gemonteerd op een statische machineconstructie,kabel die in een leiding of kabelkanaal wordt geleid ️ de standaard PVC-kabel van de variant -A is geschiktVoor toepassingen op bewegende armen, robotperifere apparaten of installaties waar brandvertraging vereist is door de installatie of de veiligheidsspecificatie, is de -F-variant de juiste keuze.

Veelgestelde vragen

V1: Met welke nabijheidssensoren is de XS2F-D421-D80-A compatibel?

Een M12-nabijheidssensor met een mannelijke 4-pins A-gecodeerde aansluiting, inclusief Omron E2E, E2E2, E2EW en aanverwante cilindrische nabijheidssensorreeksen.De M12 4-pin A-code connector wordt ook gebruikt door veel externe nabijheidssensorfabrikanten, waardoor deze kabel compatibel is met de meeste standaard industriële nabijheidssensoren van deze vorm.

V2: Wat is de codering van de draadkleur op het blote loodpunt?

Standaard M12 4-pin sensor bedrading kleur conventionele: bruin (pin 1) = positieve stroomvoorziening (V +), blauw (pin 3) = negatieve stroomvoorziening / 0V, zwart (pin 4) = uitgangssignaal (NPN of PNP afhankelijk van de sensor),wit (pin 2) = niet aangesloten of tweede uitgangssignaal. Bevestig de specifieke kleuraansluiting met de documentatie van de sensor voordat u deze aansluit. Sommige fabrikanten gebruiken andere conventies.

V3: Wat is het verschil tussen de -A- en -F-suffixvarianten?

Het -A-suffix (deze kabel) maakt gebruik van een standaard PVC-mantel geschikt voor vaste kabelrouting in statische installaties. Het -F-suffix maakt gebruik van brandwerende PVC-robotkabel,ontworpen voor dynamische buigtoepassingen (robot-aansporingskabels), bewegende kabeldragers) en voor installaties waarvoor een brandwerendheidscertificering vereist is.het verschil is kabelmateriaal en mechanische flexibiliteit specificatie.

V4: Is het aansluitpunt van de M12 waterdicht?

De M12-aansluiting is IP67-gegradeerd wanneer deze is gekoppeld aan een compatibele M12-mannelijke aansluiting. IP67 betekent dat het gekoppelde gewricht tijdelijke onderdompeling in tot 1 meter water weerstaat.De aansluiting moet volledig zijn aangesloten en vergrendeld een gedeeltelijk aangesloten aansluiting geeft niet de IP67-classificatieDe kabel zelf en de blote vliegende leidingen zijn niet onafhankelijk van elkaar ingedeeld op IP67.

V5: Welke lengtevarianten zijn beschikbaar in de XS2F-D421-serie?

De XS2F-D421-serie is verkrijgbaar in meerdere kabellengtes, die worden aangeduid met de lettercode in het onderdeelnummer: C = 1m, D = 2m, E = 3m, G = 5m, J = 10m, K = 15m, L = 20m.Het achtervoegsel (-A of -F) identificeert vervolgens het type kabelSelecteer de lengte op basis van de afstand tussen het sensormontagepunt en het panelinvoerpunt, met enige marge voor routing.
