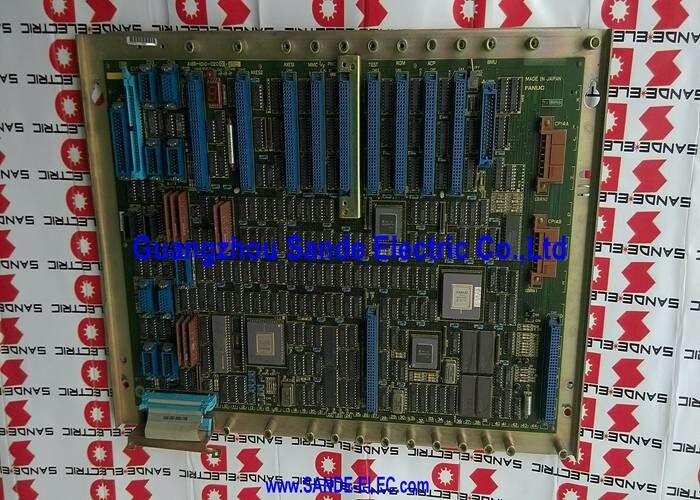

A16B-1210-0030 A16B12100030 A16B-121O-OO3O

A16B-1210-0030 ∙ FANUC Analoog Multi-Axis CNC Control PCB ∙ Tot 3 Assen / Servo Versterker Interface / Bevel- en Feedback Processing

Analoogasbesturing

In de analoge CNC-asbesturingsarchitectuur van FANUC bevindt het asbesturings-PCB zich tussen de belangrijkste interpolatieprocessor van de CNC en de servo-aandrijvingsversterkers.De centrale CPU berekent de vereiste asbeweging voor elke interpolatiecyclus en levert het resultaat aan de asbordHet asbord zet deze opdrachten om in analoge signalen die door de servo-aandrijvingen worden geïnterpreteerd als snelheids- of koppelreferenties.

De A16B-1210-0030 verwerkt tot drie assen tegelijkertijd. Voor een 3-assig bewerkingscentrum (X, Y, Z) beheert dit enkele bord de volledige bewegingsinterface. Voor elk van zijn actieve assen:

• Vervolgens wordt het analoge snelheids- of koppelreferentiesignaal naar de servo-aandrijving gestuurd.
• Ontvangt positiefeedback van de pulscoder van de motor
• Monitor het feedbacksignaal op fouten of afwijkingen
• Meldt de status van de as terug aan het hoofdbesturingssysteem

Belangrijkste specificaties

Gecoördineerde bewegingsregeling Waarom het asbord belangrijk is

Gecoördineerde beweging: de gelijktijdige beweging van meerdere assen langs een geprogrammeerd pad vereist dat het asbord alle actieve assen tegelijkertijd bijwerkt.De A16B-1210-0030 ontvangt commando's voor alle drie de assen op hetzelfde moment en updates alle drie de uitgangen in dezelfde verwerking cyclus.

Als één as te laat is indien het X-ascommando één cyclus na de Y en Z Dit is de reden waarom asboards zijn ontworpen met gelijktijdige, gesynchroniseerde updateslussen in plaats van sequentiële asverwerking.

Wanneer de A16B-1210-0030 uitvalt of een storing ontwikkelt,het resultaat is vaak een eenas- of meerassig foutwaarschuwing. De CNC detecteert dat de gecommandeerde en de werkelijke posities verder zijn dan een aanvaardbare drempel.Nadat de aandrijving en de motor functionerend zijn, is het asbord een primair diagnostisch doelwit.

Toepassingsscenario's

Onderhoud van 3-assig bewerkingscentrum:Een 3-assig CNC-bewerkingscentrum ontwikkelt op alle drie de assen het volgende foutsignaal. Servo-aandrijvingen en motoren worden correct getest. Het A16B-1210-0030-asbesturingsbord wordt geïdentificeerd als de fout.Plaat vervangen herstelt gecoördineerde 3-assige beweging.

Voorzorgsvoorraad:In een werkplaats die meerdere FANUC-CNC-systemen met analoge asplatens bedient, wordt een A16B-1210-0030 als werkplaatsonderdeel gebruikt, zodat de platens onmiddellijk kunnen worden vervangen bij een storing op het niveau van de platens.

Veelgestelde vragen

V1: Wat is het verschil tussen een analoogasbord en een digitaalasbord?

Een analoge asbord genereert een continu variabele gelijkstroomspanning (meestal ± 10 V) als referentiesnelheid of -koppel voor de servo-aandrijving.Een digitale asbord communiceert via een seriële digitale bus (zoals FSSB-optische vezels in latere FANUC-generaties)Analoogasbord is de vroegere architectuur; digitale interfaces hebben deze vervangen in latere CNC-generaties.

V2: Welke servo-aandrijvingstypen zijn compatibel met de A16B-1210-0030?

Analoogasbordinterfaces met servo-aandrijvingen die een analoge snelheidsreferentie-invoer accepteren typisch FANUC's eerdere AC- en DC-servo-aandrijvinggeneraties die voorafgaan aan de digitale FSSB-interface. Bevestig de op de machine geïnstalleerde specifieke servo-aandrijvingsreeks met de specificatie van het uitgangssignaal van de A16B-1210-0030 voordat u een vervanging installeert.

V3: Kan de A16B-1210-0030 alleen voor 2 assen in plaats van 3 worden gebruikt?

Ja. Het bord ondersteunt maximaal 3 assen, maar het is niet vereist om alle drie de kanalen te gebruiken. Een 2-assige CNC-draaibank (X en Z) gebruikt twee van de drie askanalen; het derde kanaal wordt gewoon niet gebruikt.De CNC-parameterconfiguratie bepaalt welke kanalen actief zijn en welke niet worden gebruikt.

V4: Wat gebeurt er als slechts één van de drie assen op de A16B-1210-0030 uitvalt?

Als een kanaal op het asbord bijvoorbeeld uitvalt, ontwikkelt de Y-as-uitgang een fout, alleen dat de as een alarm genereert.De machine kan geen programma uitvoeren waarvoor de mislukte as nodig is.. Vervang de A16B-1210-0030 om het gebrekkige kanaal te herstellen; het bord bedient alle drie de assen, dus het vervangen is de enige reparatie optie kort van het repareren van het bord op componentenniveau.

Vraag 5: Verplicht de vervanging van de A16B-1210-0030 wijzigingen van CNC-parameters?

Normaal gesproken zijn de parameters van de CNC-as, met inbegrip van servo-luswinsten, astoewijzingen en positiefoutlimieten, opgeslagen in het parametersgeheugen van de CNC, niet in het asbord.Vervanging van de A16B-1210-0030 met een bord van dezelfde specificatie herstelt de hardware van de asinterface zonder wijziging van parameters. Controleer of alle assen bij lage snelheden correct bewegen voordat de machine weer in productie wordt genomen.
