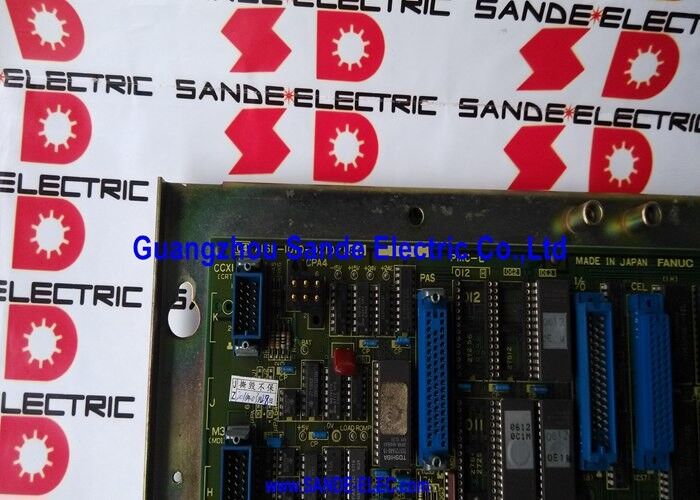

Axis Control Board A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430 | FANUC Serie 10/11 Dubbel analoog uitbreidingsasbord — 2-assig / pulscoder × 2 / 5e en 6e as / 10-M / 10-T / F11 / F110

Het aantal assen uitbreiden - wat "As toevoegen" betekent

De FANUC Series 10 en Series 11 CNC-platforms zijn ontworpen voor meerassige werktuigmachines. Het basissysteem bestuurt een gedefinieerd aantal assen via de hoofdasborden. Maar sommige machines hebben meer assen nodig dan de basisconfiguratie biedt:

Een CNC-draaibank met dubbele revolver heeft bijvoorbeeld vier assen nodig: X1, Z1 voor de eerste revolver en X2, Z2 voor de tweede. Een 5-assig bewerkingscentrum heeft drie lineaire assen plus twee rotatieassen nodig. Deze toepassingen overschrijden de twee of drie assen die de belangrijkste CNC-plaat alleen hanteert.

De A16B-1210-0430 is de uitbreidingskaart die dit gat dicht. Door dit bord op de CNC aan te sluiten, worden twee extra analoge askanalen aan het systeem toegevoegd, waardoor de CNC wordt uitgebreid van het aantal basisassen naar het hogere aantal dat de machine nodig heeft. Als de A16B-1210-0430 is geïnstalleerd, wordt een 4-assige machine mogelijk vanuit een 2-assig basissysteem, of wordt een 5-assige en 6-assige configuratie bereikbaar.

Belangrijkste specificaties

Toepassingen — Twin-revolverdraaibanken en 5-assige bewerkingscentra

De A16B-1210-0430 verschijnt meestal in twee machinetypes:

CNC-draaibanken met dubbele toren:Twee gereedschapsrevolvers, elk met een eigen X- en Z-as. Het hoofdasbord bestuurt de eerste toren (X1, Z1). De A16B-1210-0430 voegt de tweede revolverassen toe (X2, Z2), waardoor gesynchroniseerd of onafhankelijk draaien met dubbele revolver in één machinegang mogelijk wordt.

5-assige bewerkingscentra:Drie lineaire assen vanaf het moederbord; de A16B-1210-0430 voegt de 4e en 5e rotatie-as toe (meestal A en B of B en C). Deze configuratie maakt gelijktijdige 5-assige contouren mogelijk voor complexe lucht- en ruimtevaart- en matrijs-/matrijscomponenten.

Toepassingsscenario's

Fout in draaibank met dubbele toren:Een CNC-draaibank met dubbele torentjes genereert een alarm op de X-as van de tweede toren. Inspectie bevestigt dat de A16B-1210-0430 add-on-askaart de oorzaak van de fout is. Als u het bord vervangt, wordt de aswerking van de tweede toren hersteld.

5-assig bewerkingscentrum 5e-as alarm:Een bewerkingscentrum met een FANUC Series 10-MF-besturing ontwikkelt een aanhoudend servo-alarm op de 5e as. Nadat is bevestigd dat de aandrijving en de motor functioneel zijn, wordt de A16B-1210-0430-askaart geïdentificeerd als de fout. Vervanging van de kaart verhelpt het alarm.

Veelgestelde vragen

Vraag 1: Kan de A16B-1210-0430 worden gebruikt met Serie 12 of Serie 16 CNC's?

De A16B-1210-0430 is speciaal ontworpen voor de Series 10 en Series 11/110 CNC-platforms uit het analoge tijdperk. Digitale systemen uit de serie 12 en later maken gebruik van verschillende asbordarchitecturen en verschillende add-axis-kaarten. De A16B-1210-0430 is niet compatibel met CNC's met digitale asinterface.

Vraag 2: Welke DC-servodrives zijn compatibel met de A16B-1210-0430?

Het bord kan worden gekoppeld aan FANUC's DC-snelheidsregelversterkers uit de M-serie, met name de 6047- en 6050-modellen. Dit waren de DC-servodrives van de laatste generatie in het productassortiment van FANUC vóór de overgang naar AC-servodrives. De kaart werkt ook met de eerste generatie FANUC AC-servodrives voor de Serie 10. Latere FANUC digitale AC-drives (Alpha-, Beta-serie) zijn niet compatibel met deze analoge interfacekaart.

V3: Heeft het verwijderen van de A16B-1210-0430 invloed op de hoofdaskanalen?

Nee. De A16B-1210-0430 is een puur additief bord: hij voegt twee askanalen toe aan het systeem zonder de bestaande assen van het moederbord te beïnvloeden. Het verwijderen of vervangen van de A16B-1210-0430 onderbreekt de 2 of 3 askanalen van het moederbord niet. Alleen de twee extra assen (meestal 5e en 6e) worden beïnvloed door de status van dit bord.

Vraag 4: Hoe wordt de A16B-1210-0430 in het CNC-controllerrek gepositioneerd?

Het bord wordt in een gedefinieerde sleuf in het Series 10/11 CNC-controllerrek gestoken – de sleuf die is bedoeld voor de extra asmodule. De slotpositie wordt gespecificeerd in de FANUC Series 10/11 hardwareaansluitingshandleiding. De bordrandconnector is verbonden met de backplane van het rack; de kabels van de servoaandrijving worden aangesloten op de connectoren op het voorpaneel van de kaart voor de analoge uitvoer en feedbacksignalen van de pulscoder.

V5: Welke CNC-parameters moeten worden ingesteld na montage van een vervangende A16B-1210-0430?

Parameters voor de toegevoegde assen – astype (lineair of roterend), rijrichting, resolutie van de pulscoder (pulsen per motoromwenteling), toewijzing van de asnaam en versterking van de servolus – moeten na de vervanging worden gecontroleerd. Deze worden bewaard in het hoofdparametergeheugen van de CNC en worden niet gewijzigd door de kaartvervanging zelf. Als u echter de parameterinstellingen bevestigt voordat u de machine weer in productie neemt, zorgt u ervoor dat de extra assen zich correct gedragen als het nieuwe bord is geïnstalleerd.
