| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A16B-1210-0450 |

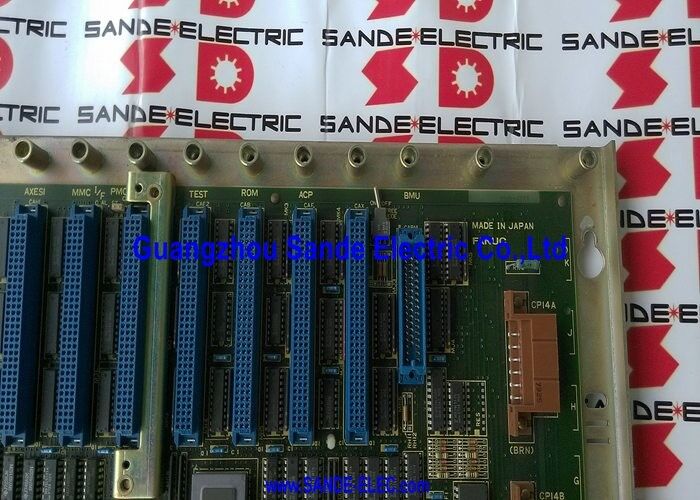

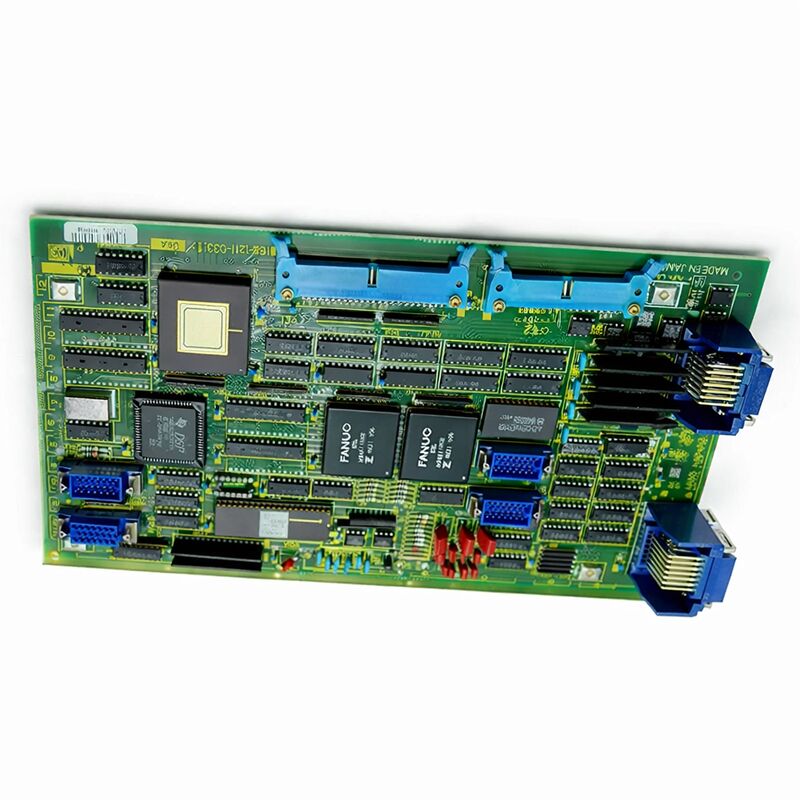

Onderdeelnummer: A16B-1210-0450
Fabrikant: FANUC Corporation (Japan)
Producttype: Extra As Resolver PCB (R,R Type)
Printplaatserie: A16B-1210
Resolveringangen: 2 (Dubbele Resolver)
Compatibele Systemen:FANUC Systeem 11 (11A)
De A16B-1210-0450 is de extra as resolver PCB voor FANUC Systeem 11 CNC-besturingen. Het biedt dubbele resolver feedback-ingangen — die positie- en snelheidsignalen accepteren van twee resolver-type transductoren die zijn aangesloten op extra assen buiten de basisconfiguratie van de controller.
De printplaat verwerkt deze resolversignalen tot bruikbare positie- en snelheidsgegevens voor het asbesturingsalgoritme van de CNC.
Resolver feedback was de standaard positie-detectietechnologie voor FANUC as-systemen in de Systeem 11-generatie. Resolvers zijn robuuste elektromechanische transductoren die de ashoek omzetten in analoge elektrische signalen.
Ze hebben geen halfgeleidercomponenten die aan de omgeving zijn blootgesteld en verdragen trillingen, temperatuurvariaties en vervuiling beter dan optische encoders. FANUC's machines uit het Systeem 11-tijdperk gebruikten resolver feedback uitgebreid op zowel standaard als extra assen.
De extra as printplaat voor Systeem 11 adresseert een specifieke machineconfiguratiebehoefte.
De basis Systeem 11 controller beheerde een primaire set assen.
Wanneer een machinegereedschap extra assen nodig had — een vierde of vijfde as, een draaitafel, een hulp lineaire as — bood de A16B-1210-0450 de feedbackinterface voor die extra posities. Zonder deze printplaat hebben de extra assen geen positie-feedbackpad naar de CNC.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A16B-1210-0450 |
| Fabrikant | FANUC Corporation |
| Producttype | Extra As Resolver PCB |
| Resolver Type | R,R (Resolver / Resolver — dubbele ingang) |
| Aantal Resolveringangen | 2 |
| Printplaatserie | A16B-1210 |
| Compatibele Systemen | FANUC Systeem 11 (11A) |
| Ontwerp | Plug-in PCB voor hoofdcontroller printplaat |
| Oorsprong | Japan |
| Bedrijfstemperatuur | 0 – 55°C |
| Opslagtemperatuur | −20 – 60°C |
| Vochtigheid | 75% RV max (niet-condenserend) |
| Beschikbare Conditie | Nieuw (surplus) / Gereviseerd / Gerepareerd |
Resolvers werken volgens transformatorprincipes. Een primaire wikkeling op de rotor ontvangt een excitatie signaal. Twee secundaire wikkelingen op de stator, 90 graden verschoven, produceren uitgangsspanningen die evenredig zijn met de sinus en cosinus van de ashoek.
De verhouding van deze twee uitgangen definieert de positie uniek binnen één omwenteling. Een elektronisch circuit — op deze printplaat — zet de analoge sinus- en cosinussignalen om in een digitale positiewaarde.
Deze signaalverwerking is de kerntaak van de A16B-1210-0450.
De ruwe resolversignalen komen binnen als analoge spanningen. Het resolver-naar-digitaal conversiecircuit van de printplaat leest de sinus/cosinus-amplitudes, berekent de hoek, volgt incrementele veranderingen om de volledige positie te bepalen, en levert het resultaat aan de asbesturingssoftware van de CNC als een positietelling.
Elk van de twee resolveringangen op deze printplaat is onafhankelijk.
As 1's resolver wordt aangesloten op de ene ingang, de resolver van As 2 op de andere. De printplaat beheert beide tegelijkertijd en levert positiegegevens voor beide assen aan de controller.
FANUC Systeem 11 was een krachtig CNC-platform voor zijn generatie — ontworpen voor bewerkingscentra en complexe draaibankcentra die meer assen en meer verwerkingskracht vereisten dan eenvoudigere controllers konden bieden.
Het systeem gebruikte een modulaire printplaatarchitectuur waarbij verschillende functionele printplaten — hoofd-CPU, extra assen, optie printplaten — sleuven bezetten in het controllerrek.
De A16B-1210-serie omvat de optie- en extra-as printplaatfamilie voor deze controllergeneratie.
De -0450 is de resolver variant — voor machines waarvan de extra assen resolver feedback gebruiken.
Machines die pulse coder (encoder) feedback gebruiken op extra assen, gebruiken verschillende printplaatvarianten in dezelfde serie.
Systeem 11 machines blijven in gebruik bij faciliteiten die hun productieapparatuur goed onderhouden.
Reparatieonderdelen voor deze controllergeneratie worden steeds vaker betrokken uit surplus- en gereviseerde voorraden in plaats van nieuwe productie.
Een asfout die specifiek is geïsoleerd tot de extra assen — terwijl de primaire assen normaal werken — wijst naar de hardware die die assen specifiek beheert.
De A16B-1210-0450 dekt de feedbackinterface voor de twee extra resolver assen.
Als die assen positiefouten, drift of servo-alarmen vertonen terwijl de primaire assen onaangetast zijn, is deze printplaat een van de eerste hardware die onderzocht moet worden.
Resolver kabelstoringen en resolver-naar-printplaat connectorstoringen produceren symptomen die vergelijkbaar zijn met printplaatfalen. Controleer voordat u de printplaat vervangt de resolverkabels op schade, bevestig de connectorbevestiging en meet het resolversignaal op de resolverconnectoren van de printplaat.
Als er excitatie aanwezig is en de resolveruitgangen correct zijn, maar de CNC nog steeds een alarm geeft, kan het conversiecircuit van de printplaat defect zijn.
V1: De vierde as op de Systeem 11 machine vertoont een servo-alarm. De eerste drie assen zijn in orde. Zou de A16B-1210-0450 de oorzaak kunnen zijn?
Een servo-alarm geïsoleerd tot de assen die door de extra as printplaat worden bediend — met onaangetaste primaire assen — is consistent met een storing in deze printplaat of in het resolver feedbackpad. Controleer eerst de resolverkabels en hun connectoren.
Als de kabels intact zijn en de resolver zelf correct test, is de resolver-naar-digitale conversie van de printplaat de volgende verdachte.
V2: Kan een resolver onafhankelijk van de A16B-1210-0450 worden getest?
Ja. Pas de juiste excitatie frequentie en spanning toe op de primaire wikkeling van de resolver en meet de sinus- en cosinusuitgangen. Bij een bekende ashoek moeten de uitgangsamplitudes de sinus en cosinus van die hoek weerspiegelen.
Als de resolveruitgangen correct zijn en de printplaat nog steeds een fout rapporteert, is de printplaat defect. Als de resolveruitgangen incorrect of afwezig zijn, is de resolver of de kabel defect.
V3: Is deze printplaat direct uitwisselbaar tussen verschillende Systeem 11 CNC-units?
De A16B-1210-0450 wordt functioneel gedefinieerd door zijn resolveringangstype (dubbele resolver) en zijn compatibiliteit met de Systeem 11-architectuur.
Als de vervangende printplaat hetzelfde onderdeelnummer draagt, is het een hardware-compatibele vervanging.
Na installatie, controleer of de asparameters voor de extra assen correct zijn ingesteld — resolver-gerelateerde parameters moeten mogelijk worden geverifieerd.
V4: De machine gebruikt resolver feedback op de hoofdassen en encoders op de extra assen. Kan de A16B-1210-0450 worden gebruikt?
Nee. De A16B-1210-0450 is specifiek de resolver (R,R) variant. Als de extra assen pulse coder (encoder) feedback gebruiken, is een andere A16B-1210 variant nodig die overeenkomt met het encoder interface type.
Controleer het label van de bestaande printplaat voordat u een vervanging zoekt.
V5: Hoe moet deze printplaat worden opgeslagen als reserveonderdeel?
Opslaan in antistatische verpakking op kamertemperatuur in een droge omgeving. Vermijd extreme temperaturen en vochtigheid.
De printplaat bevat geen batterij en geen degraderende componenten buiten normale componentveroudering.
Inspecteer de randconnector en de resolveringangsconnectoren op oxidatie voordat u de printplaat installeert als deze lange tijd is opgeslagen.
