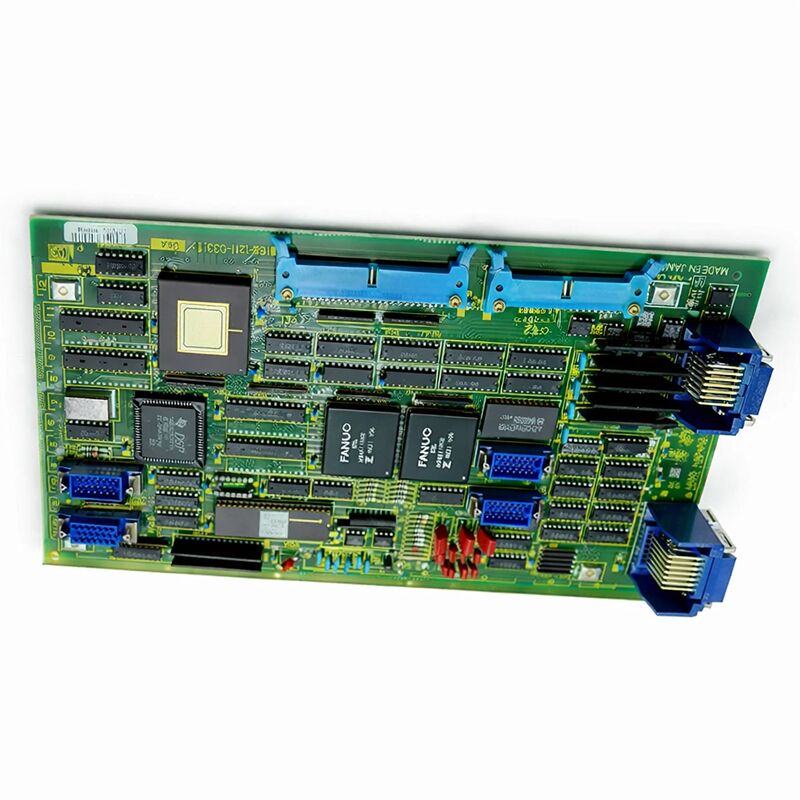

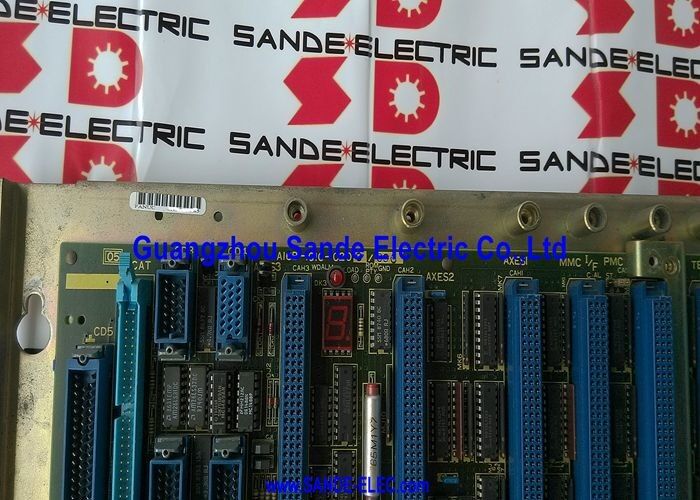

FANUC A16B-1211-0270 | Systeem 10 / 11 Digitale Control Add-Axis PCB — 2 Assen, Japanse Oorsprong

Onderdeelnummer: A16B-1211-0270

Fabrikant: FANUC Corporation (Japan)

Producttype: Digitale Control Add-Axis PCB (2 Kanalen)

Serie printplaat: A16B-1211

Compatibele systemen:FANUC Systeem 10, Systeem 11

Aantal assen: 2 (extra assen)

Beschrijving: 10/11 Digitale Control Add Axis PCB, 2 Assen

Overzicht

De A16B-1211-0270 is de 2-assige extra asbesturingskaart voor FANUC's System 10 en System 11 CNC-controllers. Het is een uitbreidingskaart — geen zelfstandige controller — die het aantal assen van bestaande System 10/11 CNC-configuraties uitbreidt door digitale servo-aansturing te bieden voor twee extra assen.

Door deze kaart toe te voegen aan een basis System 10/11-installatie, kunnen machines die meer aangestuurde assen vereisen dan de standaardconfiguratie biedt, functioneren binnen hetzelfde bewezen controllerplatform.

FANUC's System 10 en System 11 waren hoogwaardige CNC-platforms ontworpen voor complexe bewerkingstoepassingen — grote bewerkingscentra, meerpallets productielijnen en machines die gecoördineerde beweging met meerdere assen vereisen.

Het aantal assen van de basiscontroller was vaak voldoende, maar de meest veeleisende machineontwerpen vereisten verdere uitbreiding. De A16B-1211-0270 bood die uitbreiding met twee extra digitaal aangestuurde assen.

De kaart communiceert met de digitale servoaandrijvingen van zijn tijd. System 10/11-machines gebruikten doorgaans FANUC S-serie en vergelijkbare digitale aandrijvingseenheden, en de digitale interface van de asuitbreidingskaart kwam overeen met deze aandrijvingen.

De twee extra assen die door deze kaart worden bediend, zijn volledig geïntegreerd in het CNC-systeem — ze nemen deel aan gecoördineerde beweging met de primaire assen, verschijnen in het onderdeelprogramma als standaard aanstuurde assen en reageren op dezelfde G-code commando's als elke andere as in het systeem.

Belangrijkste specificaties

Systeem 10/11 Architectuur en Asuitbreiding

FANUC's System 10 en System 11 maakten deel uit van de productlijn die FANUC in hun tijd aan de top van de CNC-markt positioneerde. Deze controllers dreven grote, capabele werktuigmachines aan — machines met grote werkruimtes, hoge materiaalafnamesnelheden en veeleisende precisie-eisen.

De architectuur voor asuitbreiding was een bewuste ontwerpkeuze: door de basiscontroller te bouwen rond een bepaald aantal assen en uitbreidingskaarten te leveren voor toepassingen die meer nodig hadden, creëerde FANUC een flexibel platform dat een breed scala aan machineontwerpen kon bedienen zonder fundamenteel verschillende controllers te vereisen.

De A16B-1211-0270 voegt twee assen toe aan de System 10/11-configuratie.

In een machine die deze kaart gebruikt, coördineert de interpolatielogica van de controller alle assen tegelijkertijd — zowel de primaire assen van de hoofdcontrollerkaarten als de extra assen van deze uitbreidingskaart.

Het onderdeelprogramma werkt over alle assen als een uniform systeem. Een contour die gelijktijdige beweging op vier of meer assen vereist, wordt uitgevoerd met alle assen die gecoördineerd bewegen, ongeacht welke fysieke kaart elke as beheert.

De digitale interface op deze kaart was een belangrijk kenmerk. Digitale asaansturing bood betere ruisonderdrukking en consistenter gedrag dan eerdere analoge asinterfacebenaderingen.

In de complexe elektrische omgeving van een groot CNC-machinekast — met motorvoedingskabels, encoderfeedbackkabels en stuursignalkabels die allemaal dicht bij elkaar lopen — was de integriteit van digitale signalen een praktisch voordeel.

Askaart als een kritiek subsysteem

Vanuit het perspectief van de machine is de extra askaart geen optionele extra — op machines die zijn gebouwd om de functie ervan te vereisen, is deze net zo essentieel als de hoofdcontrollerkaart. Een machine die is ontworpen voor gelijktijdige vijfassige bewerkingen, kan zijn beoogde bewerkingen niet uitvoeren met slechts drie aanstuurde assen.

Wanneer de A16B-1211-0270 defect raakt, worden de twee extra assen die deze bedient onbeschikbaar en wordt de capaciteit van de machine teruggebracht tot wat het resterende aantal primaire assen toestaat.

Deze kritieke aard betekent dat het verstandig is om een getest reserveonderdeel bij de hand te hebben voor operaties waarbij System 10/11-machines bijdragen aan productieschema's die niet gemakkelijk ongeplande stilstand kunnen opvangen.

De kaart is oud genoeg dat het verkrijgen van een vervanging wanneer nodig mogelijk enige doorlooptijd vereist.

Proactief reservebeheer voorkomt de situatie waarin een defecte kaart leidt tot een langdurige machine-uitval.

Onderhoud aan kaarten van deze leeftijd

De A16B-1211-0270 is een product uit het FANUC System 10/11-tijdperk — kaarten die nu enkele decennia oud zijn. Elektronische componenten verouderen. Elektrolytische condensatoren, die voorkomen in de stroomconditionering en signaalverwerkingscircuits op deze kaart, hebben een beperkte levensduur die wordt gemeten in jaren onder de bedrijfsomstandigheden van een CNC-controllerkast.

Een kaart die zich grillig gedraagt — intermitterende asfouten, alarmen die komen en gaan zonder duidelijke mechanische of elektrische oorzaak — vertoont vaak vroegtijdige degradatie van condensatoren. Dit is een teken van leeftijd in plaats van catastrofaal falen, en het is vaak omkeerbaar door middel van revisie op componentniveau.

Het vervangen van de elektrolytische condensatoren van de kaart door nieuwe componenten met dezelfde specificatie herstelt de stroomvoorziening en kan de kaart voor vele jaren weer betrouwbaar in gebruik nemen.

Kaartrevisie is een economische optie voor componenten van deze leeftijd en schaarste.

Gezien hoe moeilijk het is om originele vervangingskaarten te verkrijgen, is een professioneel gereviseerde en functioneel geteste kaart een waardevolle bron.

Veelgestelde vragen

V1: Op een System 11 bewerkingscentrum geven de 4e en 5e as beide een alarm bij het inschakelen. De eerste drie assen zijn normaal. Is de A16B-1211-0270 de waarschijnlijke oorzaak?

Gelijktijdig falen van beide assen die door de uitbreidingskaart worden bediend, terwijl de primaire assen normaal blijven, is het kenmerkende foutpatroon voor een asuitbreidingskaartfout. Beide defecte assen delen de A16B-1211-0270 als hun gemeenschappelijke kaart.

Als de servo-aandrijvingen en motoren voor de 4e en 5e as als onbeschadigd worden getest, is de uitbreidingskaart de primaire verdachte.

Bevestig door te controleren of de connector van de kaart volledig is aangesloten voordat u concludeert dat de kaart defect is.

V2: Slechts één van de twee assen op de A16B-1211-0270 genereert een alarm. De andere uitbreidingsas is normaal. Geeft dit de kaart of de aandrijving/motor aan?

Een storing aan één as van een uitbreidingskaart voor twee assen is dubbelzinniger. Als de kaart een storing in het circuit van één kanaal heeft (een ingangscircuit of uitgangsdriver voor dat specifieke kanaal), kan de kaart één as laten falen terwijl de andere functioneel blijft.

Echter, storingen aan één as duiden vaker op een storing in de aandrijving, motor of kabel van die specifieke as.

Test de aandrijving en motor van de betreffende as voordat u concludeert dat de kaart defect is. Als externe componenten goed blijken te zijn, is het circuit van één kanaal van de kaart defect.

V3: Na jaren van betrouwbare service begonnen de extra assen af en toe positiefouten te vertonen die zichzelf corrigeren. Er wordt geen alarm gegenereerd. Wat gebeurt er?

Zelfcorrigerende positiefouten zonder alarmgeneratie suggereren intermitterende signaalverstoringen in het pad van de uitbreidingsas in plaats van directe componentstoringen.

De meest waarschijnlijke oorzaken zijn: een connector met toenemende contactweerstand, een verouderde condensator op de kaart die af en toe stroomstoringen veroorzaakt die korte stuursignaalverstoringen veroorzaken, of een kabel met een intermitterende verbinding.

Inspecteer en plaats alle connectoren in het pad van de uitbreidingsas opnieuw.

Als de conditie aanhoudt na onderhoud aan de connectoren, zijn de condensatoren van de kaart de volgende focus.

V4: De A16B-1211-0270 werd verwijderd en onderzocht. Verschillende elektrolytische condensatoren vertonen zichtbare bollingen of elektrolytlekkage. Kan de kaart worden gerepareerd?

Zichtbare bollingen of lekkage van elektrolytische condensatoren geven aan dat de condensatoren defect zijn en moeten worden vervangen. Dit is een repareerbare conditie.

De betreffende condensatoren moeten worden gedesoldeerd en vervangen door nieuwe condensatoren met dezelfde of een equivalente specificatie.

De kaart moet worden schoongemaakt van eventuele elektrolytresiduen, die chemisch actief zijn en PCB-sporen en aangrenzende componenten kunnen beschadigen als ze blijven zitten.

Na vervanging van de condensatoren moet de kaart functioneel worden getest voordat deze opnieuw wordt geïnstalleerd. Deze reparatie herstelt de kaart effectief.

V5: De System 11 machine wordt buiten gebruik gesteld. Kan de A16B-1211-0270 worden gebruikt in een System 10 machine die ook asuitbreiding nodig heeft?

System 10 en System 11 worden beide vermeld in de compatibiliteit van de A16B-1211-0270.

Of een kaart die uit een System 11-installatie is gehaald, direct bruikbaar is in een System 10-machine, hangt af van de specifieke controllerconfiguraties en eventuele hardware- of softwareversievereisten die kunnen verschillen tussen de twee installaties.

Verifieer of de as toewijzingsparameters in de doelmachine compatibel zijn met de kaart, en bevestig dat er geen hardwareconfiguratieverschillen bestaan tussen de System 10 en System 11 asuitbreidingsinterfaces vóór installatie.
