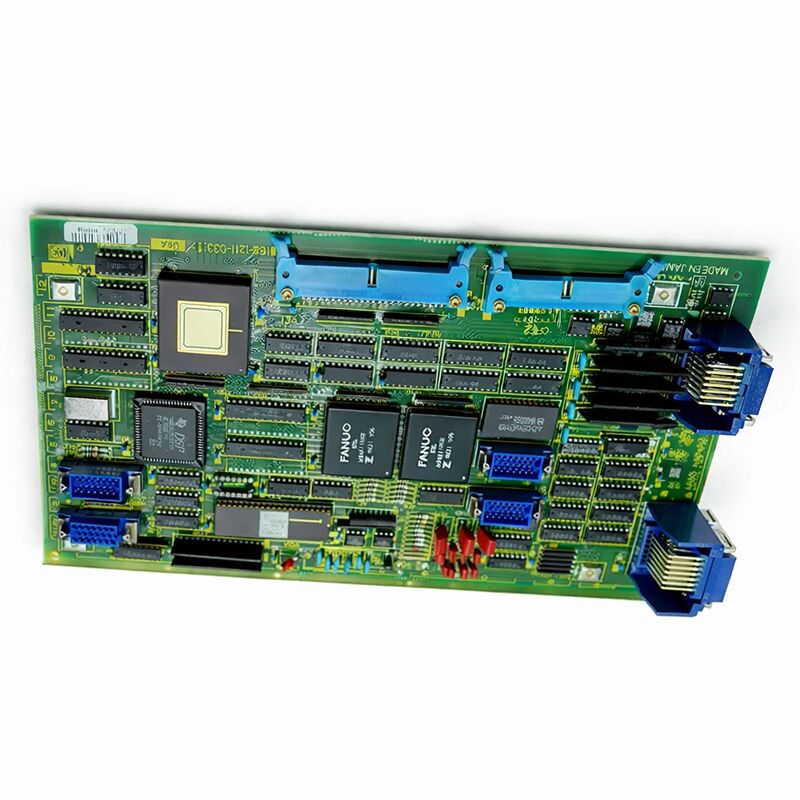

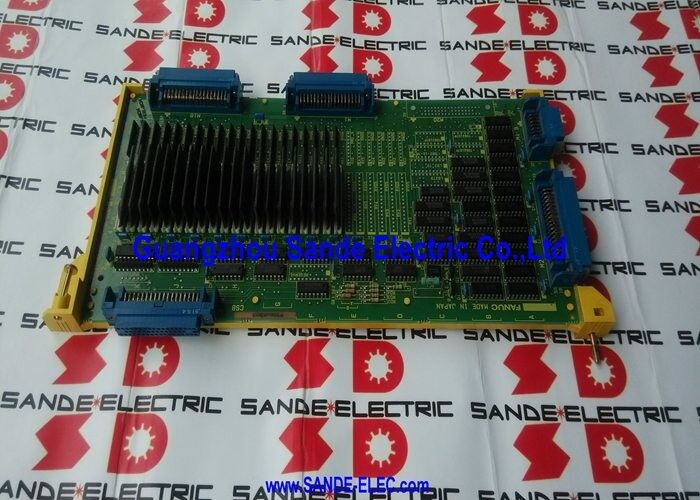

Onderdeelnummer: A16B-1211-0271
Fabrikant: FANUC Corporation (Japan)
Producttype: Digitale Asbesturingsprintplaat
Printplaatserie: A16B-1211
Compatibele systemen:FANUC Systeem 10, Systeem 11 en compatibel
Toepassing: Digitale servo-asbesturing / asuitbreiding
De A16B-1211-0271 is een printplaat van FANUC's A16B-1211 serie — de familie van asbesturings- en uitbreidingskaarten die de System 10 en System 11 CNC-controllerplatforms bedienden.
Deze serie omvatte de verschillende varianten van asbesturingskaarten die System 10/11-installaties vereisten: enkelkanaalskaarten voor individuele asapplicaties, tweekanaalskaarten voor gekoppelde asbesturing en interfacevarianten voor verschillende aandrijfgeneraties.
De A16B-1211-0271 is een specifiek lid van deze familie en dient zijn gedefinieerde functie in de asbesturingsarchitectuur van Systeem 10/11.
FANUC's Systeem 10 en Systeem 11 vertegenwoordigden het hoogwaardige segment van FANUC's CNC-productlijn vóór de overgang naar de 0-C en Series 15 platforms.
Deze controllers dreven complexe werktuigmachines aan — bewerkingscentra met meerdere gestuurde assen, draaibanken met aangedreven gereedschap en multifunctionele machines die gecoördineerde beweging over vele assen tegelijk vereisten.
De A16B-1211 serie asbesturingskaarten waren de hardware die deze multi-as-mogelijkheid mogelijk maakte.
Elke askaart in de A16B-1211 serie vervult dezelfde architecturale rol: het biedt de servo-interface tussen de hoofdcontroller en de servoaandrijvingseenheden voor zijn toegewezen assen.
Het converteert de positiecommando's van de controller naar servoaandrijfsignalen en verwerkt de encoderfeedback die positiegegevens terugstuurt naar de controller.
De A16B-1211-0271 voert deze functie uit voor de assen van Systeem 10/11 waarvoor hij is geconfigureerd.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A16B-1211-0271 |
| Fabrikant | FANUC Corporation |
| Producttype | Digitale Asbesturingsprintplaat |
| Printplaatserie | A16B-1211 |
| Compatibele systemen | FANUC Systeem 10, Systeem 11 |
| Toepassing | Servo-asinterface en -besturing |
| Constructie | Through-hole (niet-SMT) |
| Oorsprong | Japan |
| Bedrijfstemperatuur | 0 – 55°C |
| Opslagtemperatuur | −20 – 60°C |
| Beschikbare condities | Nieuw (surplus) / Gereviseerd / Gerepareerd |
De A16B-1211 serie omvat een reeks asbesturingskaarten voor de System 10 en System 11 platforms, waarbij elke variant een specifieke combinatie van as-aantal, interface-type en aandrijfgeneratie dekt.
De varianten clusteren rond hun as-aantal (enkelkanaals en tweekanaals) en aandrijfinterfacevereisten (digitaal, serieel, analoog). Binnen deze familie zijn onderdeelnummers in nauwe opeenvolging doorgaans vergelijkbaar in functie, maar onderscheiden door kanaalaantal, hardwarerevisie of kleine interfaceverschillen.
De A16B-1211-0271 neemt zijn plaats in binnen deze serie als een van de kaarten waarvan de multi-as-configuraties van Systeem 10/11 afhankelijk waren.
In machines waar deze specifieke kaart is gespecificeerd, bedient deze een as of groep assen die de controller moet besturen om zijn bewerkingen uit te voeren.
De machine kan die assen niet laten draaien zonder een functionele kaart van dit type geïnstalleerd.
Voor eigenaren van System 10/11 machines behoren de A16B-1211 serie kaarten tot de meest kritische legacy-componenten om de leveringstoegang te handhaven.
De machines zelf hebben vaak nog tientallen jaren productieve levensduur.
De elektronica vereist echter aandacht en — wanneer kaarten uiteindelijk defect raken — vervanging door geteste equivalente eenheden.
De functie van de askaart kan worden begrepen via het gesloten regelkringpad waaraan deze deelneemt. De CNC-controller berekent doelposities op basis van het onderdeelprogramma. De interpolatie berekent waar elke as zich moet bevinden in elke servo-updatecyclus.
De askaart ontvangt deze doelpositie, berekent de positiefout (het verschil tussen doel en werkelijk) en genereert een snelheidsvraag signaal.
De servoaandrijving ontvangt deze snelheidsvraag en geeft dienovereenkomstig motorstroom af.
De motor beweegt. De encoder op de motor stuurt positiegegevens terug naar de askaart, die de werkelijke positie rapporteert aan de controller.
Deze lus sluit enkele honderden keren per seconde voor elke as.
De A16B-1211-0271 neemt deel aan deze lus voor de assen die hij bedient.
Zijn circuits moeten correct functioneren met de servo-updatefrequentie voor die assen. Elke degradatie in de circuits — verhoogde ruis in de positiefeedback, vervorming in het snelheidscommando signaal, instabiliteit in de voeding die de logica van de kaart voedt — manifesteert zich als een degradatie van de asprestaties.
Het effect kan in eerste instantie subtiel zijn (iets hogere volgfouten, marginale oppervlakteafwerking) en zich ontwikkelen tot duidelijke servo-alarmen naarmate de degradatie verergert.
De A16B-1211-0271 stamt uit een tijdperk van through-hole printplaatconstructie. Alle actieve componenten — IC's, transistors — en passieve componenten — weerstanden, condensatoren — worden gemonteerd door invoeging door de printplaat en aan de achterzijde gesoldeerd. Deze constructiestijl, ouder dan de oppervlaktemontagetechnologie die erop volgde, heeft één praktisch voordeel bij onderhoud: componenten zijn individueel toegankelijk met standaard soldeerapparatuur.
Gezien de leeftijd die deze kaarten hebben bereikt, vormen elektrolytische condensatoren het meest voorkomende risico op defecten.
Hun elektrolyt verdampt langzaam in de loop der jaren en hun elektrische eigenschappen verschuiven. Condensatoren in de filtersectie van de voeding van de kaart zijn bijzonder belangrijk — wanneer ze degraderen, ontwikkelen de interne voedingsspanningen van de kaart rimpel die zowel het snelheidscommando signaal als de feedbackverwerking corrumpeert.
Preventief onderhoud, waarbij alle elektrolytische condensatoren worden vervangen voordat ze defect raken, is de voorkeursstrategie voor kaarten die vroege tekenen van leeftijdsgebonden gedrag vertonen.
V1: De machine Systeem 10/11 vertoont inconsistent asgedrag op de as die door deze kaart wordt bediend — soms draait hij correct, soms genereert hij volgfout-alarmen, zonder duidelijke trigger. Wat moet worden onderzocht?
Inconsistente volgfouten zonder duidelijke trigger zijn een van de karakteristieke symptomen van een verouderde elektrolytische condensator in de voedingssectie van de askaart.
De gedegradeerde condensator zorgt ervoor dat de interne voedingsspanning van de kaart overmatige rimpel heeft, die af en toe de drempel overschrijdt die de servoloop verstoort.
Het defect is intermitterend omdat de condensator marginaal is, niet volledig defect. Vervanging van de condensator op de kaart — of vervanging van de kaart door een gereviseerde eenheid — is de juiste reactie.
V2: De kaart is verwijderd voor inspectie en vertoont geen zichtbare schade. Kan worden aangenomen dat deze functioneel is?
Nee. Visuele inspectie onthult duidelijke defecten — doorgebrande componenten, gebarsten componenten, corrosie — maar de meeste elektronische componentdefecten vertonen geen zichtbare sporen.
Een elektrolytische condensator kan elektrisch defect raken terwijl hij er extern intact uitziet.
Functionele tests van de kaart in een gecontroleerde omgeving met daadwerkelijke servomotorbelasting is de enige manier om de operationele status te bevestigen.
Een kaart die visuele inspectie doorstaat, maar al vele jaren in gebruik is, moet nog steeds functioneel worden getest voordat deze in een productiemachine kan worden gebruikt.
V3: Na het vervangen van deze kaart is de asprestatie van de machine vergelijkbaar met voorheen, maar de volgfout tijdens het contouren is licht toegenomen. Alle parameters zijn hersteld van een back-up. Wat kan dit nog meer beïnvloeden?
Een licht verhoogde volgfout na vervanging van de kaart met de juiste parameters kan duiden op een verschil tussen de kenmerken van de oude en de vervangende kaart op het niveau van het analoge uitgangscircuit. Enige variatie in componenttoleranties tussen kaarten met hetzelfde onderdeelnummer is normaal.
De servo-afstemmingsparameters (positielusversterking, snelheidsfeedforward) moeten mogelijk enigszins worden aangepast om de prestaties met de nieuwe kaart opnieuw te optimaliseren.
Deze aanpassingen zijn klein — beginnend vanaf de oorspronkelijke parameters en het maken van incrementele wijzigingen terwijl de volgfout wordt gemonitord, is de juiste aanpak.
V4: De machine genereert af en toe een servo-alarm dat verdwijnt wanneer de betreffende as langzaam wordt verplaatst. Er verschijnt geen alarm tijdens langzame bewegingen, maar snelle verplaatsing veroorzaakt het defect. Wat suggereert dit?
Alarmen die alleen tijdens snelle verplaatsing verschijnen, wijzen op een snelheidsafhankelijk probleem.
De meest voorkomende oorzaak in een verouderde askaart zijn gedegradeerde smoothing-condensatoren in het snelheidscommando-uitgangscircuit.
Bij lage snelheden zijn de fouten in het commando-signaal klein genoeg dat de snelheidsregeling van de aandrijving deze afhandelt.
Bij snelle verplaatsingssnelheden is het commando ruisiger, wat snelheidsafwijkingen veroorzaakt die de aandrijving als alarm markeert. Dit is een probleem op kaartniveau dat reparatie of vervanging vereist.
V5: Is er een risico dat een kaart van een Systeem 11 machine-installatie niet compatibel is met een Systeem 10 machine, aangezien ze deze serie delen?
De A16B-1211 serie bediende zowel System 10 als System 11 platforms, maar specifieke varianten binnen de serie kunnen zijn afgestemd op het ene of het andere platform.
Voordat u een kaart van een Systeem 11 machine in een Systeem 10 machine (of vice versa) installeert, controleert u of het specifieke onderdeelnummer van de kaart als compatibel met beide platforms wordt vermeld in de toepasselijke hardware-documentatie.
Als de documentatie niet beschikbaar is, raadpleeg dan een specialist die bekend is met System 10/11-configuraties voordat u verdergaat.
