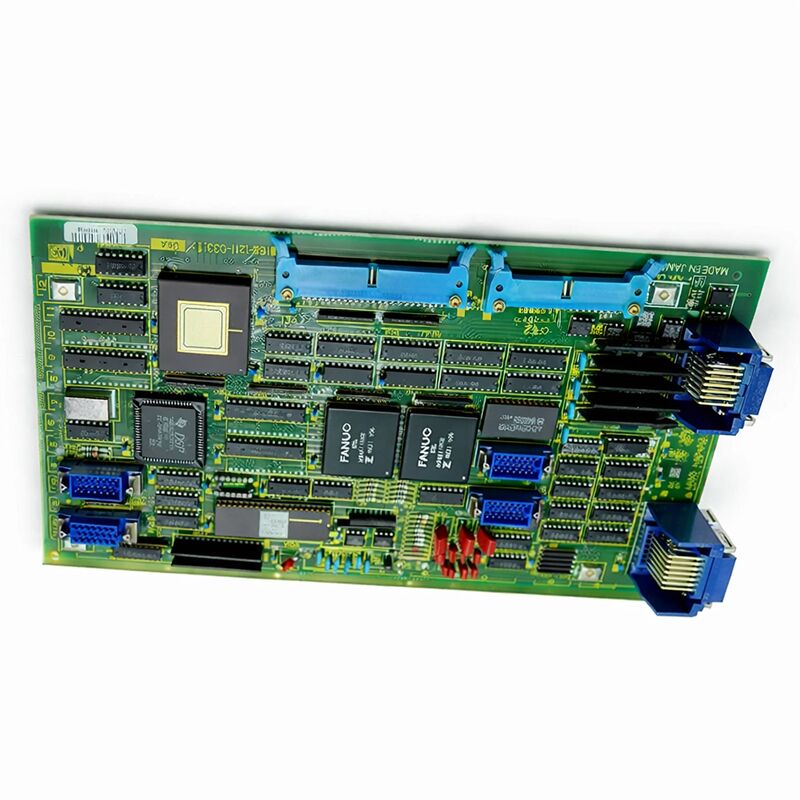

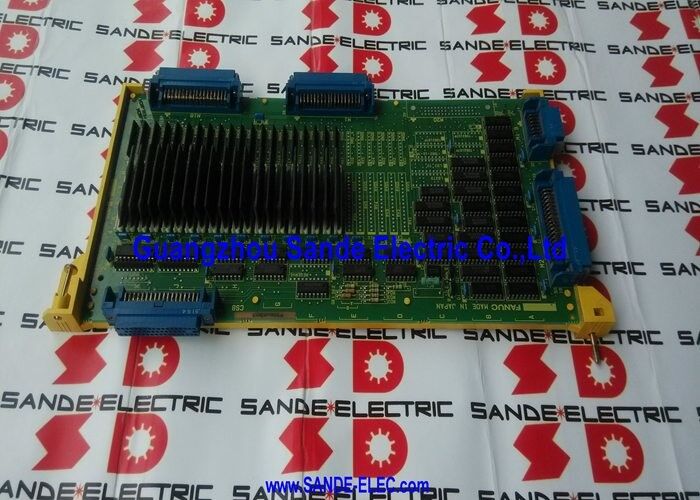

Axis Control Board A16B-1211-0273 A16B12110273 A16B-1211-O273

FANUC A16B-1211-0273 | Systeem 11 Digitale As PCB met één kanaal — Servo Besturing voor 6057 Aandrijvingen, Japanse Oorsprong

Onderdeelnummer: A16B-1211-0273

Fabrikant: FANUC Corporation (Japan)

Producttype: Digitale Asbesturings-PCB met één kanaal

Serie printplaten: A16B-1211

Compatibele systemen: FANUC Systeem 11, 11A, 11M, 11T, 11MF, 11TF

Aantal assen: 1 (randapparatuur ascontroller met één kanaal)

Compatibele aandrijvingen: 6057-serie digitale AC servo-versterkers

Constructie: Through-hole (niet-oppervlaktemontage)

Overzicht

De A16B-1211-0273 is de digitale asbesturingskaart met één kanaal voor FANUC's Systeem 11 CNC — de randapparatuur askaart die één servo-as beheert in een Systeem 11 installatie.

Het functioneert als de primaire servo-interface voor één as, genereert de digitale commando's die de aangesloten 6057-serie servo-versterker aansturen en verwerkt de positie-feedback die terugkomt van de encoder van de motor.

In de gedistribueerde asbesturingsarchitectuur van Systeem 11 bedient elke askaart onafhankelijk zijn toegewezen as, waarbij alle kaarten coördineren via de hoofdcontroller om de gelijktijdige beweging van meerdere assen te produceren die een bewerkings- of draaibehandeling vereist.

Het Systeem 11 was een van FANUC's vlaggenschip CNC-platforms vóór de overgang naar de 0-C en Series 15 generatie. Het werd ingezet in bewerkingscentra, draaicentra en multifunctionele werktuigmachines in een breed scala aan industrieën.

De askaarten die die machines aanstuurden, waren de A16B-1211-0273 en zijn broers en zussen — kaarten ontworpen voor de latere, capabelere digitale implementaties van Systeem 11. Toen FANUC de 0-C en 15-serie controllers uitbracht, werd Systeem 11 vervangen, maar de machines die het aanstuurde bleven operationeel en opereren nog steeds vandaag.

De kaart is niet-oppervlaktemontage — through-hole constructie, met componentenpootjes die door de printplaat worden gestoken en aan de achterkant worden gesoldeerd.

Dit is de constructietechnologie van zijn tijd, en het heeft een praktisch voordeel voor een kaart die nu tientallen jaren oud is: componenten zijn individueel toegankelijk voor inspectie en vervanging.

Belangrijkste specificaties

Systeem 11 As Architectuur

FANUC's Systeem 11 gebruikte een modulaire aanpak met randapparatuur askaarten. De hoofdcontrollerkaart beheerde de algehele CNC-verwerking — programma-interpretatie, interpolatiemathematica, PMC-uitvoering, operatorinterface.

De askaarten communiceerden met de servo-aandrijvingen, één kaart per as, en waren verspreid over de bus van de controller.

Elke kaart ontving zijn positiecommando van de hoofdcontroller en verwerkte de encoder-feedback voor zijn as.

De A16B-1211-0273 werd geïnstalleerd in de latere, krachtigere digitale configuraties van Systeem 11 — specifiek die welke de 6057-serie digitale AC servo-aandrijvingen aanstuurden.

De 6057 is een digitale aandrijving die communiceert via hetzelfde type digitale signaalinterface als de askaart genereert.

Deze combinatie was destijds de state-of-the-art servo-implementatie voor het Systeem 11-platform, en bood verbeterde servo-prestaties ten opzichte van eerdere analoog-geïnterfaceerde configuraties.

De kaart was standaard in de 11, 11A, 11M (bewerkingscentrum), 11T (draaicentrum), 11MF en 11TF varianten van Systeem 11.

Deze verschillende benamingen weerspiegelen de toepassings- en configuratieverschillen van de controller, niet fundamentele hardwarewijzigingen.

De functie van de askaart — het aansturen van één servo-as via zijn 6057-aandrijving — was hetzelfde, ongeacht welke Systeem 11-variant de machine gebruikte.

Interface met de 6057 Aandrijving

De 6057-serie servo-versterkerunits waren FANUC's digitale servo-aandrijvingen voor de Systeem 11 generatie.

De A16B-1211-0273 biedt de besturingsinterface die deze aandrijvingen vereisen — het digitale servo-commando signaal dat de snelheidsvraag van de controller naar de aandrijving overbrengt, en het pad voor de encoder-positie-feedback om terug te keren naar de controller.

De 6057-aandrijving neemt dit commando, voert zijn stroomregelingslus uit en levert de juiste motorstroom aan de aangesloten servomotor.

De functie van de aandrijving is stroomconversie en stroomregeling; de intelligentie zit in de askaart.

De askaart berekent de snelheidsvraag uit de positiefoutberekening van de controller, en de 6057 voert deze uit.

Deze duidelijke scheiding van functies betekent dat bij een storing, het begrijpen aan welke kant van de interface deze zich bevindt, bepaalt welk onderdeel vervangen moet worden.

Foutcodes en alarmpatronen begeleiden deze diagnose. Een foutcode die een positiefout aangeeft — de as volgt zijn bevolen positie niet — zonder aandrijfalarm suggereert dat de positiecommando- of feedbackverwerking van de askaart is verslechterd.

Een aandrijfalarm dat overstroom aangeeft, suggereert dat de motor of aandrijving de locatie van de storing is.

Through-Hole Printplaat — Onderhoudsvoordelen

Tientallen jaren in gebruik hebben de duurzaamheid van goed ontworpen through-hole printplaten aangetoond. De A16B-1211-0273 is oud genoeg dat zijn elektrolytische condensatoren hun ontworpen levensduur naderen of hebben overschreden onder normale bedrijfsomstandigheden.

Condensatoren verouderen naarmate hun elektrolyt langzaam verdampt, en hun capaciteit daalt terwijl hun equivalente serieweerstand (ESR) stijgt. Op een asbesturingskaart laten verslechterde voedingcondensatoren spanningsrimpel toe die zich manifesteert als grillig servo-gedrag — positiefouten, onverklaarbare snelheidsfluctuaties of alarmen die verschijnen en verdwijnen zonder duidelijke mechanische oorzaak.

Through-hole condensatoren kunnen worden vervangen met basis soldeerapparatuur en geschikte vervangingen.

Dit is een praktische revisie voor een kaart die verder functioneel is.

Een bekwame elektronica technicus kan de elektrolytische condensatoren op de A16B-1211-0273 in een paar uur vervangen, de prestaties van de voeding van de kaart herstellen en mogelijk de levensduur met nog vele jaren verlengen.

Veelgestelde vragen

V1: De Systeem 11 machine produceert een servo-alarm op één specifieke as bij het opstarten. Andere assen initialiseren normaal. De 6057 aandrijving voor die as vertoont geen onafhankelijk alarm. Is dit de A16B-1211-0273?

Een servo-alarm op één as bij het opstarten, waarbij de aandrijving geen onafhankelijke storing meldt en andere assen normaal zijn, is consistent met het falen van de askaart om zijn initialisatiesequentie te voltooien. De askaart moet tijdens het opstarten communicatie met zijn aandrijving tot stand brengen.

Als het communicatiecircuit van de kaart is uitgevallen, ontvangt de aandrijving geen commando's, meldt de controller een servo-storing, maar de aandrijving zelf — die elektrisch functioneert — vertoont geen eigen alarm.

Inspecteer de connector tussen de askaart en de aandrijfeenheid, ga vervolgens verder met het vervangen van de kaart als de connector als goed wordt bevestigd.

V2: De as die wordt aangestuurd door de A16B-1211-0273 draait met een iets onjuiste snelheid tijdens DNC-snijcycli. De positielezing is nauwkeurig, maar de snijkwaliteit is verslechterd. Er worden geen alarmen gegenereerd. Wat zou er kunnen gebeuren?

Snelheidsafwijkingen tijdens het snijden zonder positie-alarmen suggereren dat de snelheidsregelkring een storing heeft.

De askaart genereert het snelheidscommando signaal; als de signaalconditioneringscircuits op de kaart verslechterde componenten hebben — verouderde weerstanden, lekkende condensatoren — kan het snelheidscommando lichte fouten bevatten die onjuiste snijsnelheden produceren zonder positievolgfouten te genereren.

Vergelijk de servo-diagnostische gegevens voor deze as met een referentiebasislijn van toen de machine correct presteerde.

V3: A16B-1211-0273 kaarten van twee verschillende Systeem 11 machines lijken verschillende hardware revisielabels te hebben. Zijn ze uitwisselbaar?

De A16B-1211-0273 met verschillende hardware revisie-achtervoegsels (bijv. /01A, /02A) vertegenwoordigt doorgaans PCB-lay-out of componentwijzigingen die tijdens de productie zijn aangebracht, terwijl dezelfde functionele specificatie behouden blijft.

In de meeste gevallen zijn latere revisiekaarten achterwaarts compatibel met eerdere revisie-aansluitingen en configuraties.

Dit moet echter worden geverifieerd aan de hand van de Systeem 11 hardware documentatie voor de specifieke machineconfiguratie voordat revisies worden verwisseld.

V4: Een vervangende A16B-1211-0273 is verkregen. Welke controles moeten worden uitgevoerd vóór installatie?

Inspecteer vóór installatie van de vervanging de connectorcontacten op schade of oxidatie. Controleer voor een surpluskaart die mogelijk in opslag is geweest op eventuele schade aan condensatoren — bolling, lekkageresiduen — die problemen met de opslagcondities zouden aangeven.

Verifieer dat het revisie-achtervoegsel van de kaart compatibel is met de installatie.

Na installatie moet de as langzaam door zijn bereik worden verplaatst voordat automatische cycli worden uitgevoerd, en de positie-feedback moet worden geverifieerd aan de hand van de bekende reisgrenzen van de machine.

V5: Deze kaart is stopgezet door FANUC. Zijn er nog reparatiediensten beschikbaar?

Ja. De toeleveringsketen voor Systeem 11 askaarten blijft actief via de markt voor industriële automatiseringsdiensten.

Component-niveau reparatiediensten — waarbij het specifieke defecte component wordt geïdentificeerd en vervangen — zijn beschikbaar bij CNC-service specialisten die routinematig werken aan deze generatie FANUC-hardware. De through-hole constructie maakt component-niveau reparatie praktisch.

Uitwisselingsdiensten, waarbij een geteste gereviseerde kaart wordt geleverd in ruil voor het defecte origineel, zijn ook beschikbaar en bieden de snelste hersteloptie wanneer de productie niet kan wachten op een reparatie.
