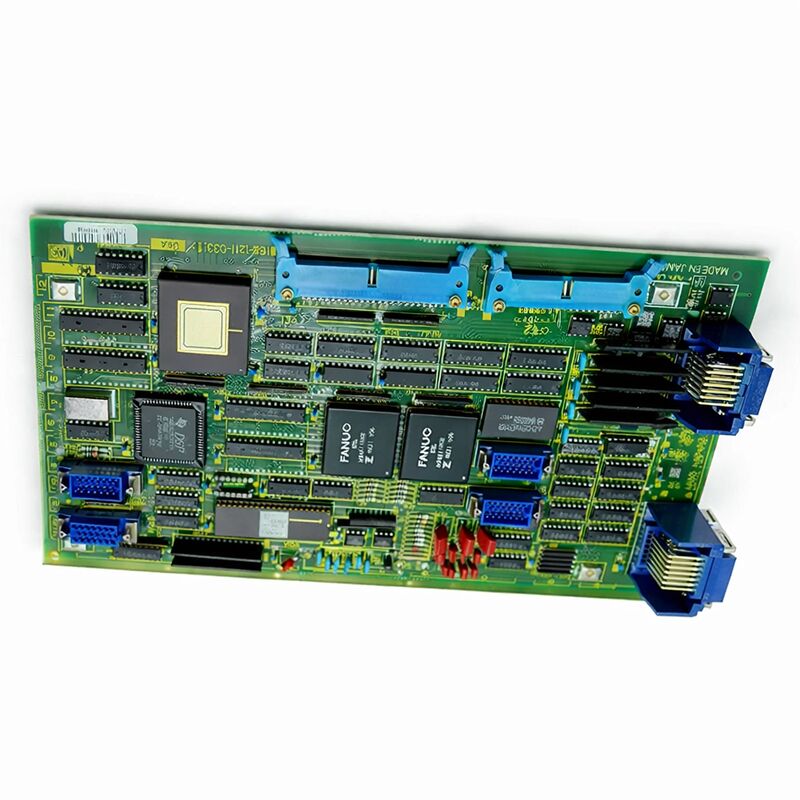

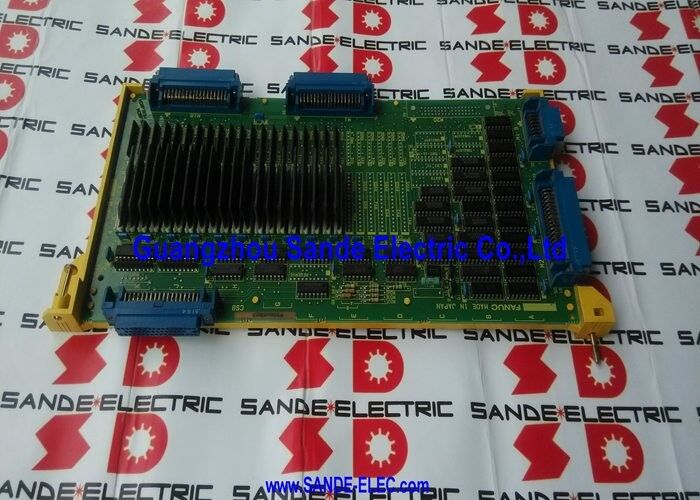

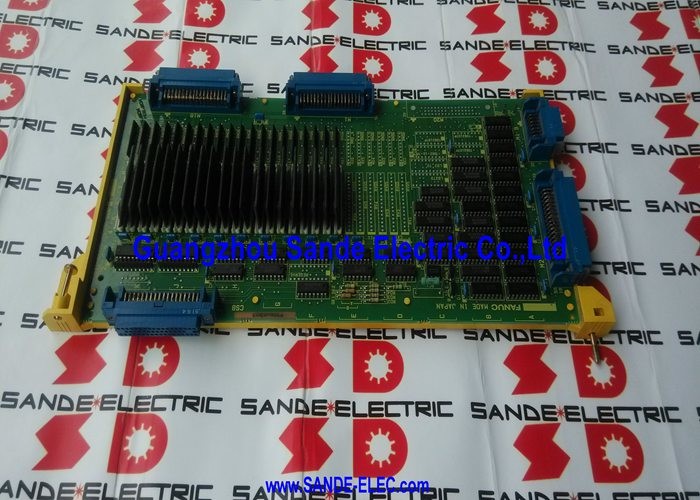

FANUC A16B-1211-0331 | Serie 0-B Extra Enkele As Besturingsprintplaat — 5e/6e As Uitbreiding, Japanse Oorsprong

Onderdeelnummer: A16B-1211-0331

Fabrikant: FANUC Corporation (Japan)

Producttype: Extra As Besturingsprintplaat (Enkel Kanaal)

Printplaat Serie: A16B-1211

Compatibele Systemen:FANUC Serie 0-B (0-MB, 0-TTB, 0-P4B, 0-PB)

Aantal Assen: 1 (extra as uitbreiding)

Interface: Digitaal — stuurt S-serie (6058) digitale servoaandrijvingen aan

Constructie: Through-hole (niet oppervlaktemontage)

Overzicht

De A16B-1211-0331 is de extra enkel-as besturingsprintplaat voor FANUC's Serie 0-B CNC-controllers. Het breidt de asbesturingsmogelijkheden van 0-B configuraties uit — het 0-MB bewerkingscentrum, 0-TTB twin-turret draaibank, 0-P4B palletiseerder en 0-PB boormachine varianten — door één extra digitaal gestuurde servoas toe te voegen aan het bestaande aantal assen.

Serie 0-B was de laatste en meest capabele generatie van FANUC's 16-bit CNC-architectuur. Het was de evolutie die volgde op de 0-A serie, met verbeterde verwerkingskracht en uitgebreidere mogelijkheden, terwijl de betrouwbare, in de praktijk bewezen ontwerpfilosofie behouden bleef die de 0-serie commercieel succesvol maakte.

De 0-MB configuratie ondersteunde bewerkingscentra met maximaal vier assen in zijn standaardvorm.

De A16B-1211-0331 voegde de vijfde of zesde as toe wanneer het machineontwerp meer vereiste dan de basisconfiguratie bood.

De printplaat wordt op de hoofdprintplaat van de 0-B controller gemonteerd naast de A16B-1211-0320 Sub CPU commandoprintplaat, die de werking van de extra as coördineert.

Deze combinatie — commandoprintplaat plus asprintplaat — was de standaardaanpak voor asuitbreiding op het 0-B platform.

De asprintplaat beheert de servo-interface voor de extra as: de digitale PWM-commando's naar de 6058-serie aandrijving en de verwerking van de encoderfeedback van de motor.

Belangrijkste Specificaties

Het 0-B Platform en Asuitbreiding

De FANUC 0-B serie vertegenwoordigde de volwassen staat van het 16-bit CNC-tijdperk. Het basisaantal assen voldeed aan de behoeften van de meeste machineconfiguraties, maar veel machineontwerpen — met name bewerkingscentra met draaitafels, dubbelpallets machines en multifunctionele draaibanken — vereisten één of twee assen meer dan de standaard printplaatset bood.

FANUC's oplossing was de architectuur met extra asprintplaten.

In plaats van een volledig andere controller te vereisen voor machines met meer assen, kon de uitbreiding worden gerealiseerd door de specifieke asprintplaat toe te voegen aan de bestaande controllerconfiguratie.

De A16B-1211-0331 leverde één zo'n extra as. Wanneer twee extra assen nodig waren, werden twee printplaten gebruikt.

De asprintplaat genereert de digitale PWM servo commando's voor de aandrijfeenheid van de extra as.

De aandrijfeenheid voor deze as is dezelfde digitale servo-versterker uit de 6058-serie die voor de primaire assen wordt gebruikt.

De asprintplaat ontvangt ook de encoder positie feedback van de extra as motor, waardoor de gesloten-lus positiebesturing voor die as wordt voltooid.

De controller ziet de extra as als een andere as in zijn configuratie.

Het CNC-programma gebruikt het met dezelfde G-code as commando's als elke andere as.

De toevoeging is transparant voor het onderdeelprogramma — de uitgebreide as gedraagt zich identiek aan de primaire assen vanuit het perspectief van de operator en programmeur.

Through-Hole Ontwerp en Praktische Onderhoudbaarheid

Net als andere printplaten uit het 0-B tijdperk, maakt de A16B-1211-0331 gebruik van through-hole constructie. Componenten worden gemonteerd door hun aansluitingen door de printplaat te steken en aan de achterkant te solderen. Dit is een fundamenteel andere aanpak dan de oppervlaktemontage die standaard werd in latere FANUC generaties.

Through-hole constructie heeft praktische voordelen voor een printplaat die nu tientallen jaren oud is.

Componenten zijn individueel toegankelijk en vervangbaar met standaard soldeerapparatuur.

Een condensator die verouderd is en defect is geraakt, kan worden geïdentificeerd en vervangen zonder SMT-rework gereedschap. Connectorcontacten kunnen individueel worden gereinigd en getest.

Voor printplaten van deze leeftijd is de meest voorkomende verouderingsfoutmodus de degradatie van elektrolytische condensatoren. Condensatoren drogen langzaam uit na verloop van tijd, en hun impedantie neemt toe naarmate hun elektrolyt verdampt.

Op een asbesturingsprintplaat produceren gedegradeerde condensatoren in het voedingsgedeelte instabiele voedingsspanningen die leiden tot grillig asgedrag of intermitterende alarmen.

Preventieve vervanging van condensatoren op een printplaat met leeftijdsgebonden symptomen is vaak de meest effectieve herstelmethode.

Vereiste Metgezel Printplaat

De A16B-1211-0331 werkt niet als een zelfstandige toevoeging. Het vereist dat de A16B-1211-0320 Sub CPU commandoprintplaat aanwezig en functioneel is.

De Sub CPU printplaat levert de verwerkingslogica die de werking van de extra as coördineert en communiceert met de bus van de hoofdcontroller.

De asprintplaat beheert de servo-interface voor de as die de Sub CPU aanstuurt.

Bij het diagnosticeren van een storing in een extra as op een 0-B machine, zijn zowel de Sub CPU printplaat als de asprintplaat potentiële storingslocaties.

Een storing in de Sub CPU printplaat beïnvloedt doorgaans alle extra assen die door die printplaat worden gecoördineerd. Een storing in de asprintplaat beïnvloedt doorgaans alleen de specifieke as die die printplaat bedient.

Dit onderscheid stuurt de diagnose- en vervangingsbeslissing.

FAQ

V1: De 5e as op een 0-MB bewerkingscentrum produceert een servoalarm bij het inschakelen. De primaire assen (1-4) initialiseren normaal. De 5e as motor en aandrijving lijken onbeschadigd. Is de A16B-1211-0331 waarschijnlijk de oorzaak van het probleem?

Een alarm van een extra as met normale werking van de primaire assen is consistent met een defecte asprintplaat of Sub CPU commandoprintplaat. De primaire assen gebruiken andere printplaat hardware, dus een storing in de extra as printplaatset heeft geen invloed op hen.

Controleer eerst de Sub CPU printplaat — een defect beïnvloedt alle extra assen tegelijkertijd. Als alleen de 5e as een alarm geeft, is de A16B-1211-0331 waarschijnlijker de oorzaak.

Bevestig dat de aandrijving en motor onbeschadigd zijn, ga dan verder met de printplaatdiagnose.

V2: Zowel de 5e als de 6e as (beide bediend door extra asprintplaten) geven tegelijkertijd een alarm bij het inschakelen. Wat geeft dit aan?

Gelijktijdige storing van meerdere extra assen wijst op de Sub CPU commandoprintplaat in plaats van individuele asprintplaten. Beide asprintplaten zijn afhankelijk van de Sub CPU voor hun operationele commando's.

Een defecte Sub CPU veroorzaakt een alarm bij beide assen, ongeacht de staat van de asprintplaten.

Inspecteer de Sub CPU printplaat, controleer de connectoren en als de staat van de printplaat verdacht is, vervang dan de Sub CPU printplaat vóór de asprintplaten.

V3: De 0-B machine draait al vele jaren betrouwbaar en recentelijk vertoont de 5e as intermitterende positiefouten die verschijnen en verdwijnen zonder consistente triggering. De asprintplaat en de 5e as aandrijving testen als functioneel. Wat kan dit nog meer veroorzaken?

Intermitterende positiefouten die geen duidelijk patroon volgen op een verder betrouwbare machine wijzen vaak op een verouderde connector of een gedegradeerde elektrolytische condensator op een van de printplaten in de keten van de extra as.

De connector tussen de asprintplaat en de Sub CPU printplaat, of de connectoren naar de aandrijfeenheid, kunnen na verloop van tijd contacten met hoge weerstand ontwikkelen.

Reinig en plaats alle connectoren in het signaalpad van de 5e as opnieuw. Als dit het intermitterende probleem niet oplost, is het vervangen van de condensatoren op de asprintplaat de volgende stap.

V4: Een vervangende A16B-1211-0331 is verkregen. Na installatie vertoont de 5e as een ander alarm dan het origineel. Wat moet er gecontroleerd worden?

Een ander alarm na printplaatvervanging duidt meestal op een configuratie- of connectorprobleem in plaats van een defecte vervangende printplaat.

Controleer of alle connectoren correct en volledig zijn aangesloten op de nieuwe printplaat — de connector naar de Sub CPU printplaat en de connector naar de aandrijfeenheid moeten beide volledig zijn ingeschakeld.

Bevestig ook dat de as toewijzingsparameters in de CNC correct zijn geconfigureerd voor de 5e as.

Een parameter mismatch kan alarmen veroorzaken die hardware-gerelateerd lijken.

V5: Kan de A16B-1211-0331 werken in elke 0-serie controller, of is deze beperkt tot de 0-B?

De A16B-1211-0331 is specifiek ontworpen voor het FANUC 0-B serie controllerplatform. De interface, busprotocol en connectorconfiguratie van de printplaat komen overeen met de 0-B architectuur.

Het is niet uitwisselbaar met extra asprintplaten van andere 0-serie generaties (0-A, 0-C of 0-D), zelfs als die printplaten een vergelijkbare functionele rol vervullen.

De 0-A en 0-C generaties gebruikten andere printplaat specificaties voor asuitbreiding. Controleer altijd de compatibiliteit van de printplaat serie vóór installatie.
