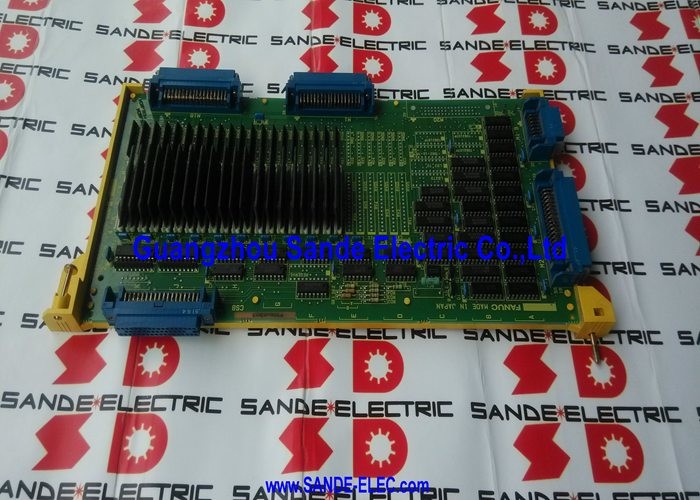

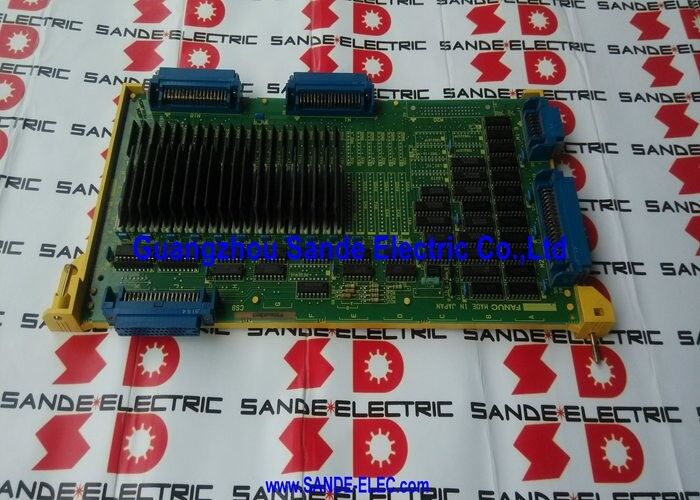

FANUC DETECTORADAPTERKAART A16B-1212-0030 A16B12120030 A16B-1212-OO3O

FANUC A16B-1212-0030 | Serie 15A Adapterkaart voor Aparte Detector — Volledig Gesloten Lus Terugkoppeling voor 15-MA / 15-TA

Onderdeelnummer: A16B-1212-0030

Kruisverwijzing: A16B12120030

Fabrikant: FANUC Corporation (Japan)

Producttype: Adapterkaart voor Aparte Detector — Add-On PCB

Wat een Aparte Detector Doet — en Waarom Deze Kaart Bestaat

In een standaard FANUC servo-as komt de positie-terugkoppeling van de encoder die op de as van de servomotor is gemonteerd. De CNC leest de encoder-telling, berekent de werkelijke positie en sluit de lus. Die opstelling — semi-gesloten lus genoemd — is nauwkeurig genoeg voor de meeste machinegereedschaptoepassingen.

Volledig gesloten lusregeling voegt een tweede terugkoppelingsapparaat toe dat direct op het bewegende element van de machine is gemonteerd: een lineaire schaal op de tafel, een roterende inductosyn op een roterende as, of een secundaire positie-encoder op de spindelmoer. De werkelijke mechanische positie van de machine — niet alleen de hoek van de motoras — wordt teruggekoppeld naar de CNC. Thermische uitzetting, spindelsteekfouten of lagerdoorbuiging tussen de motor en het werkstuk worden in realtime gemeten en gecorrigeerd.

De A16B-1212-0030 is de hardware die dit mogelijk maakt op Serie 15A-systemen. Het voegt het signaalingangspad voor de aparte detector toe aan de CNC-besturing — zonder deze kaart kan de Serie 15A geen signaal van een aparte detector accepteren of verwerken, en elke parameter die volledig gesloten lus terugkoppeling inschakelt, genereert een alarm.

Deze kaart past op FANUC Serie 15-MA (bewerkingscentrum) en 15-TA (draaicentrum) installaties. Het is een add-on PCB die wordt aangesloten op de Serie 15A besturingshardware en het extra signaalverwerkingskanaal biedt dat de aparte detector vereist.

Typische Toepassingen

Precisie-boormachines en jigboormachines waarbij de tafelpositie binnen microns moet worden gehandhaafd, ongeacht thermische groei. Grote bewerkingscentra waarbij de spindelsteekfout bij volledige slag de vereiste tolerantie van het onderdeel zou overschrijden zonder compensatie met gesloten lus. Slijpmachines die roterende inductosyn-terugkoppeling gebruiken op de as van de slijpschijf. Retrofitprojecten die de oorspronkelijke volledig gesloten lusarchitectuur van een Serie 15A-machine herstellen na falen van de detectoradapter.

Belangrijkste Specificaties

Veelgestelde Vragen

V1: De Serie 15A CNC genereert een alarm met betrekking tot de aparte detector. Is de A16B-1212-0030 de oorzaak?

Voordat u aanneemt dat de kaart defect is, traceer de fout van de detector naar buiten. Controleer de signaalkabel van de lineaire schaal of inductosyn op beschadigingen en verifieer de voedingsspanning van de detector. Inspecteer de connector tussen de detector kabel en de A16B-1212-0030. Als de detector, kabel en connector als goed zijn bevestigd en het alarm blijft bestaan, is de adapterkaart defect.

V2: Is deze kaart vereist als de machine alleen motor-geïntegreerde encoder-terugkoppeling gebruikt?

Nee. De A16B-1212-0030 is alleen nodig wanneer de machine een aparte positiedetector gebruikt voor volledig gesloten lusregeling. Een Serie 15A die puur semi-gesloten lus — alleen motor-encoder — gebruikt, vereist deze kaart niet en zal normaal functioneren zonder.

V3: Kan de A16B-1212-0030 werken met elk type lineaire schaal?

De kaart accepteert signaaltypen die compatibel zijn met de aparte detectorinterface van de Serie 15A — doorgaans sinus/cosinus analoge of incrementele TTL/differentieel blokgolfsignalen van schalen en inductosyn-apparaten. Bevestig het uitvoerformaat van de specifieke schaal voordat u deze installeert, zodat het overeenkomt met de ingangsspecificatie van de adapter.

V4: Na het vervangen van de A16B-1212-0030, toont de CNC nog steeds een detectoralarm. Wat moet er gecontroleerd worden?

Verifieer dat de vervangende kaart correct in de connector is geplaatst. Bevestig vervolgens dat de Serie 15A-parameters die de terugkoppeling van de aparte detector inschakelen, correct zijn ingesteld — met name de parameter voor de asconfiguratie die definieert welke assen aparte detector-ingang gebruiken. Een parameter-mismatch produceert een alarm, zelfs met een functionerende kaart.

V5: Is de A16B-1212-0030 beschikbaar voor een Serie 15A-machine die nog in productie is?

Het Serie 15-platform is stopgezet door FANUC. De A16B-1212-0030 wordt verkregen via de industriële CNC-aftermarket — gespecialiseerde leveranciers van oudere FANUC-onderdelen en reparatiebedrijven voor Serie 15. Componentniveau reparatie van de oorspronkelijke defecte kaart is ook een haalbare optie wanneer de voorraad schaars is, aangezien het falen van deze adapterkaarten vaak beperkt is tot een enkele signaalconditionerings-IC of connector.
