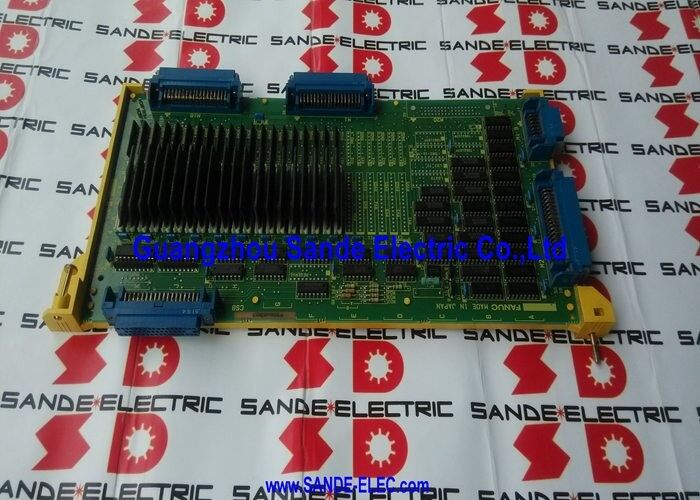

A16B-2200-0090 FANUC Series 15 / 150 4-kanaal Digital Axis Control Board 6058 / 6066 Drive Interface / PWM / 15-MA / 15-TA

FANUC-serie 15 ¢ CNC met hoge asgetallen voor complexe machines

De FANUC-serie 15 (en de 150-variant) was tijdens haar productieperiode het vlaggenschip van het CNC-platform van FANUC voor complexe, hoogassige werktuigen.,De serie 15 is speciaal ontworpen voor machines met een hoog aantal assen grote bewerkingscentra met pallets en draaitafels, meerspindel draaicentra, flexibele productiecellen,met een vermogen van niet meer dan 10 W.

De A16B-2200-0090 is een van de asbesturingsplaten die dit mogelijk maakt.de bediening bouwt zijn asgetal op in groepen van 4 ¢ tot 16 totale assen wanneer vier planken zijn geïnstalleerd.

Belangrijkste specificaties

Scalable tot 16 assen

Een enkele A16B-2200-0090 biedt 4 askanalen.

4 assen:Een A16B-2200-0090 een compacte 15A-configuratie voor een 4-assig bewerkingscentrum.

8 assen:Twee platen ∙ een 4-assig bewerkingscentrum met een pallet-rotatieas en extra lineaire assen.

12 assen:Drie planken geschikt voor meerassige draaicentrums of machines met complexe draaitafel- en kopconfiguraties.

16 assen:Vier platen ­ de maximale configuratie, gebruikt op zeer grote en complexe werktuigmachines, zoals flexibele bewerkingssystemen met meerdere pallets of speciale overdrachtsmachineonderdelen.

De boards in een multi-kaartconfiguratie werken onafhankelijk, maar binnen hetzelfde CNC-commando- en feedbackraamwerk.de CNC coördineert alle boards gelijktijdig via het BASE-registersysteem.

Toepassingsscenario's

Fout van de 4-assige bewerkingscentrale:Een FANUC 15-MA-bewerkingscentrum ontwikkelt een aswaarschuwing op een van zijn vier servoassen.Vervanging herstelt het defecte askanaal.

Onderhoud van 16-assige overbrengingsmachines:Een grote overdrachtsmachine gebruikt vier A16B-2200-0090-boards om 16 bewerkingsstations tegelijkertijd te bedienen.De gebroken bord wordt vervangen zonder de andere drie planken of hun assen te verstoren.

Veelgestelde vragen

V1: Kan de A16B-2200-0090 andere servo's dan de 6058 en 6066 bedienen?

De A16B-2200-0090 is speciaal ontworpen voor de FANUC 6058 en 6066 serie digitale servo drives.Nieuwere FANUC servo aandrijfseries (Alpha, Alpha-i, Beta-i) verschillende communicatie-interfaces (Type-A, Type-B of FSSB) gebruiken en niet compatibel zijn met de A16B-2200-0090.

V2: Wat zijn BASE 0, BASE 1 en BASE 2 in de Axis Board-architectuur van serie 15?

BASE 0, 1 en 2 zijn gedeelde geheugencommando-registers in de interne bus van de serie 15 CNC.De A16B-2200-0090 leest het juiste BASE-register voor elk van zijn 4 assen en vertaalt de opdrachtgegevens in PWM-aandrijvingsignalenDeze geheugen-gemapte architectuur stelt de CPU en de axis board in staat om opdrachten uit te wisselen zonder directe communicatie van processor tot processor.

V3: Hoe worden de aanwijzingen van de askanalen ingesteld wanneer meerdere A16B-2200-0090-platen worden gebruikt?

In een configuratie met meerdere boards van de serie 15 wordt aan elk A16B-2200-0090-bord een basisasnummer toegewezen door middel van parameterinstellingen en de fysieke positie van het bord in de CNC.Het eerste bord hanteert assen 1 ¢ 4, de tweede handvaten assen 5 ¢ 8, enzovoort.De parameters voor de aanwijzing van de as zijn geconfigureerd in de axisparametertabel van de CNC. Het verkeerd wijzigen van deze parameters kan ertoe leiden dat assen aan het verkeerde bord worden toegewezen, waardoor controlefouten optreden.

V4: Is de A16B-2200-0090 geschikt voor systemen van de serie 15-B of 15-C?

De A16B-2200-0090 wordt bevestigd voor de generatie De Series 15-B en 15-C introduceerden verschillende hardware van de asbord als onderdeel van hun bijgewerkte servo-architecturenBevestig de specifieke generatie van het model van de CNC voordat u bestelt.

V5: Wat gebeurt er als een van de vier A16B-2200-0090-planken in een 16-assig systeem uitvalt?

Alleen de 4 assen die door het gebroken bord worden bediend gaan in alarm. De overige drie planken en hun 12 assen blijven normaal functioneren.De CNC zal alarmen weergeven voor de getroffen assenDe machine kan nog steeds werken op haar overgebleven assen, indien het productieproces dit toelaat, terwijl de reparatie wordt geregeld.
