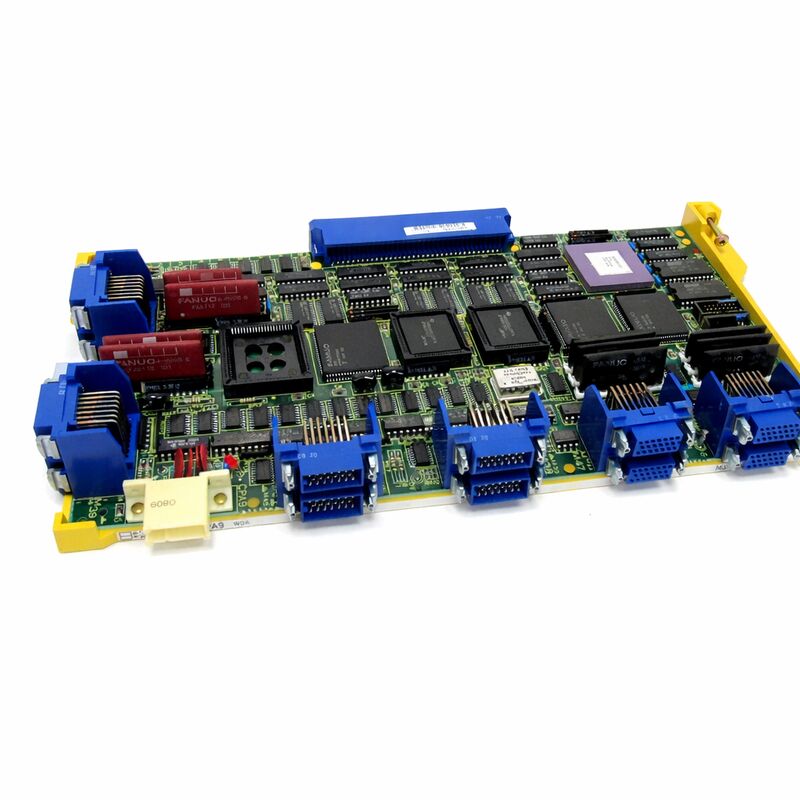

A16B-2200-0371 A16B22000371 A16B-22OO-O371

FANUC A16B-2200-0371 A16B-2200 serie CNC Control PCB FANUC Machine Tool Automation, Japan Oorsprong

Deelnummer:A16B-2200-0371

Vervaardiger:FANUC Corporation (Japan)

Productsoort:CNC-controlemodule voor PCB's

Boardserie:A16B-2200

Toepassing:FANUC CNC-besturingssystemen

Overzicht

De A16B-2200-0371 is een printplaat uit de A16B-2200-serie van FANUC, een familie van CNC-besturingsborden die zich uitstrekt over asbesturingsmodules, communicatie- en interface-PCB's,geheugen- en grafische boards, en verschillende functieborden voor de FANUC CNC-controller van de serie 15 tot en met de generaties C en D van de serie 0.

Deze serie werd geproduceerd tijdens een van de meest productieve perioden van de CNC-techniek van FANUC,Wanneer het bedrijf de wereldwijde werktuigmachine-industrie uitrustte met besturingsapparaten die in staat waren de complexiteit van moderne meerassige bewerking aan te pakken, serie servo-aandrijvingcommunicatie, en PMC-gebaseerde machine-automatisering.

De A16B-2200-serie omvat functie-specifieke boards die naast de master- of hoofdcpu-board worden aangesloten op de backplane van de controller.sommige hanteren de high-speed communicatie tussen de CNC en de digitale servo drivesAndere beheersen de I/O-signalen tussen de controller en de veldbedrading van de machine; nog andere beheren geheugenopslag, grafische verwerking of communicatie met externe apparaten.

De specifieke functie van de A16B-2200-0371 plaatst hem in de besturingsconfiguratie waarvoor hij is ontworpen.

Belangrijkste specificaties

A16B-2200-serie A Generatie van CNC-bordtechniek

De A16B-2200-serie is de generatie CNC-platforms die wordt geassocieerd met de FANUC-platforms van de serie 15 en de hedendaagse platformen van de serie 0 – een periode waarin FANUC van analoge naar digitale servosystemen overging.invoering van serie-ascommunicatie, en het bouwen van de hardwarearchitectuur voor de hoogwaardige meerassige bewerking die de industrie steeds meer eiste.

Binnen deze serie is de functionaliteit aanzienlijk. Axis boards in the A16B-2200 family manage the servo update cycles — they receive position commands from the CNC's interpolation and translate them into the PWM or serial signals that the servo amplifiers need.

Andere boards in de serie dienen de machine-interface: ze verwerken de discrete ingangen en uitgangen die de controller verbinden met de hydraulische magnetronen van de machine, limietschakelaars,mechanismen voor gereedschapswisseling, en bedieningspaneel.

Communicatieboards bieden RS-232C en andere seriële interfaces voor programmaoverdracht en DNC-operatie.

De A16B-2200-0371 draagt bij aan zijn specifieke functie voor dit ecosysteem.

De rol van het bord binnen de controllerarchitectuur die het bedient, onderscheidt het van andere boards in de serie.en de correcte bord te matchen met de correcte controller configuratie is de fundamentele vereiste voor elke vervanging.

Werken met Legacy A16B-2200 Series boards

De platen van de A16B-2200-serie zijn ouderwetse onderdelen die niet langer in de huidige productie worden gebruikt, maar die nog steeds essentieel zijn voor duizenden werktuigmachines die wereldwijd worden gebruikt.Machines gebouwd rond de CNC-platforms van de serie 15 en 0-C/0-D gedurende de productiejaren vertegenwoordigen grote kapitaalinvesteringen die hun eigenaars van plan zijn in gebruik te houdenDe besturingselektronica, niet de mechanische structuur, beperkt doorgaans de levensduur van deze machines.

De aftermarket-leveringsketen voor de A16B-2200-serie is goed gevestigd.

Professionele renovatiediensten, waaronder vervanging van condensatoren, contactreiniging en functionele tests in een representatief CNC-systeem, verlengen de levensduur aanzienlijk.Reparatie op bordniveau behandelt specifieke componentfoutenTussen deze opties kunnen de meeste platen van de A16B-2200-serie functioneel blijven zolang de machine die ze bedienen blijft produceren.

Om het juiste bord te identificeren, is het exacte onderdeelnummer van het etiket van het geïnstalleerde bord vereist.

De A16B-2200-serie bevat veel varianten, en boards die fysiek vergelijkbaar lijken, kunnen heel verschillende functies in de controller vervullen.Deelnummers die zelfs maar met één cijfer verschillen, zijn niet uitwisselbaar.

Foutdiagnose en vervanging

Een kapot A16B-2200 serie bord produceert alarmen in het functionele gebied dat het dient. Een asbord fout produceert servo alarmen. Een I/O bord fout produceert I/O communicatie fouten.

Een storing van de geheugenkaart kan voorkomen dat de controller helemaal wordt geïnitialiseerd.Het is de eerste stap in het isoleren van welk bord in de controller aandacht vereist..

Voordat het verdachte bord wordt vervangen, moet het opnieuw worden gezet en zijn verbindingscontacten worden schoongemaakt.

Een aanzienlijk deel van de schijnbare boordfouten zijn in feite problemen op verbindingsniveau.

Als het opnieuw strijken de fout wegneemt, is het niet nodig om de plaat te vervangen.Dit is de meest definitieve manier om te bevestigen dat de fout is in het bord en niet in de backplane of aangesloten circuits.

Veelgestelde vragen

V1: Het CNC-alarm wijst op een storing in het functionele gebied dat de A16B-2200-0371 bedient.

Begin met het opnieuw verven van het bord en het schoonmaken van de randconnectoren.raadpleeg de onderhoudshandleiding van de regelaar om eventuele testpunten op het bord en eventuele diagnostische procedures in verband met het specifieke alarm te identificeren..

Indien een bevestigd goed gelijkwaardig bord beschikbaar is voor tijdelijke vervanging, wordt bij de uitwisselingstest definitief bevestigd of het bord als de foutbron wordt verwijderd.

Als dat niet het geval is en alle andere oorzaken zijn geëlimineerd, gaat u verder met vervanging.

Vraag 2: Er is een gerenoveerde A16B-2200-0371 geïnstalleerd. Het oorspronkelijke alarm is opgelost, maar onmiddellijk is er een ander alarm verschenen.

Een nieuw, ander alarm na het vervangen van het bord dat het oorspronkelijke alarm verwijdert betekent meestal een secundaire fout die was gemaskerd door het oorspronkelijke,of een afwijking van de parameters/configuratie tussen het vervangingsbord en de regelaar.

Controleer of het vervangingsbord de juiste hardware-herziening heeft.

Als het nieuwe alarm betrekking heeft op een configuratie- of parameterprobleem, wordt eerst de parameter aangepakt.

V3: Hoe moet een reserve A16B-2200-0371 worden opgeslagen?

Anti-statische verpakkingen zijn essentieel .Vermeld duidelijk het onderdeelnummer, de herziening en de bewaardatum.

Jaarlijks inspecteren op tekenen van corrosie of verslechtering van onderdelen.

Voor langdurige opslag bevestigt periodiek opladen dat het bord functioneel blijft.

V4: De machine is 25 jaar oud en de A16B-2200-0371 is niet meer verkrijgbaar bij FANUC.

De onafhankelijke markt voor CNC-onderdelen is de belangrijkste bron van verouderde A16B-2200-platen.

Speciale leveranciers bewaren beproefde overtollige voorraden van buiten gebruik gebrachte machines, bieden uitwisselingsdiensten aan en kunnen in veel gevallen reparaties op het bord uitvoeren.

Some suppliers also offer system-level CNC retrofits that replace the entire controller assembly with modern equivalent hardware — an option that eliminates the legacy board availability concern entirely, maar tegen hogere aanvankelijke kosten.

V5: De CNC wordt af en toe opnieuw ingesteld zonder dat er een alarmcode wordt weergegeven. De stroomvoorziening is goed bevestigd. Kan de A16B-2200-0371 verantwoordelijk zijn?

Onverklaarbare resets zonder alarmcodes worden vaak veroorzaakt door marginale voedingsspanningen die het bord bereiken, hetzij van een voedingsbron die onder normale omstandigheden binnen de specificatie ligt, maar marginaal onder belasting,Of van een gedegradeerde ontkoppeling condensator op het bord zelf dat toestaat voor tijdelijke spanningsdalingen om de logica van het bord tijdelijk te onderbreken.

Meet de voedingsspanning bij de stroominvoerconnectoren van het bord, niet alleen bij de voedingsuitgang.

Als de spanning stabiel is bij de stroomtoevoer, maar niet bij het bord, is de connector of een condensator aan de kant van het bord de waarschijnlijke oorzaak.
