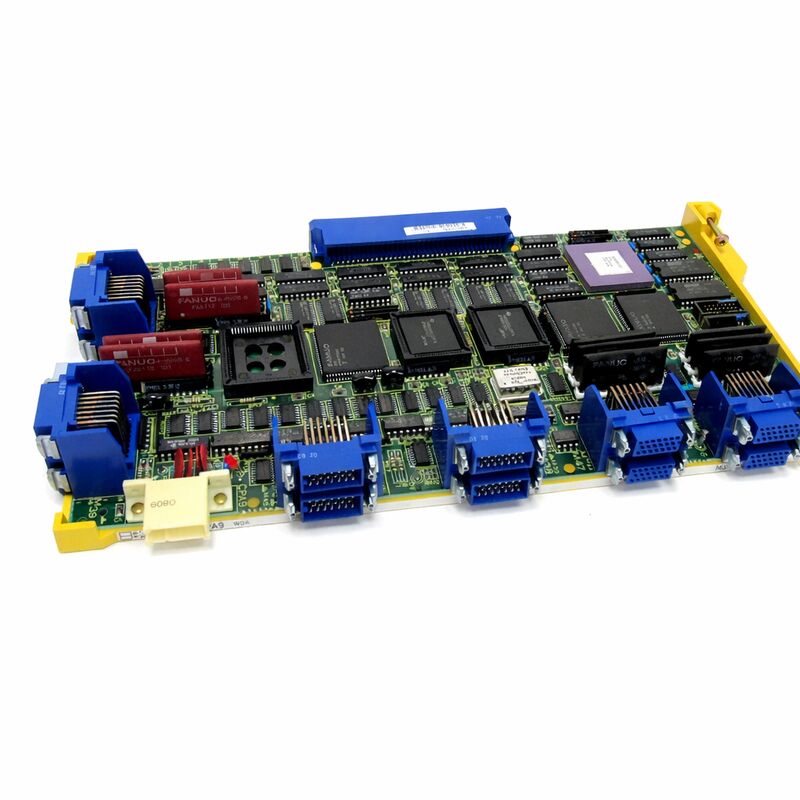

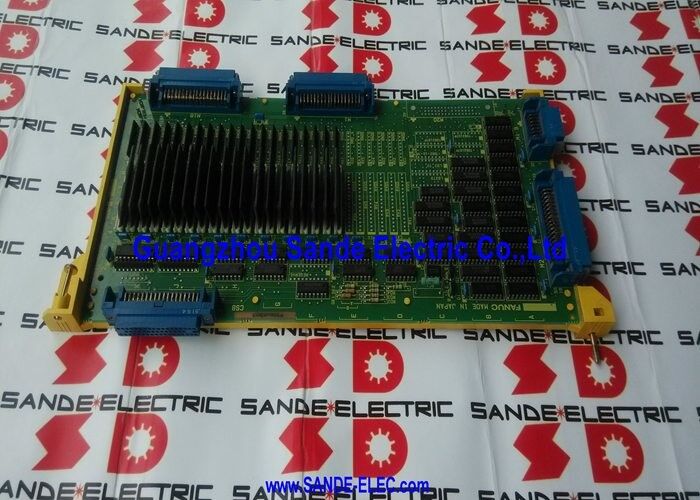

FANUC A16B-2200-0390 | Serie 0-C / 0-D / 0-F 3/4-assige seriële assenkaart — Alpha Servo Interface, Feedback PCB

Onderdeelnummer: A16B-2200-0390

Kruisverwijzing: A16B22000390

Fabrikant: FANUC Corporation (Japan)

Producttype: Asbesturing / Feedback PCB — 3/4-assige seriële assenkaart

Wat deze kaart doet

De A16B-2200-0390 is de 3/4-assige seriële assenbesturingskaart voor FANUC's Series 0-C, 0-D en 0-F CNC-systemen. In FANUC-terminologie is de assenkaart — ook wel de feedback PCB genoemd — de kaart die de servoloop sluit: het ontvangt positiecommando's van de hoofdprocessor van de CNC, leest encoderfeedback van de servo-versterkers, berekent positiefout en stuurt correctieve snelheidscommando's in realtime terug naar de drives.

Zonder dat deze kaart correct functioneert, heeft de CNC geen betrouwbaar beeld van waar de machineassen zich daadwerkelijk bevinden. De controller kan de positielus niet sluiten, servofouten volgen onmiddellijk en asbeweging is onmogelijk.

Deze specifieke kaart draait in de 32-bits masterboardconfiguratie van het 0-C/0-D/0-F platform en gebruikt de Type A seriële interface voor FANUC Alpha-serie servo-versterkers — die digitale en seriële servo/spindelconfiguraties omvat, wat de standaard is voor 0-C machines die zijn omgebouwd of gebouwd met Alpha-serie drives.

De Series 0-C was een van FANUC's meest wijdverbreide CNC-platforms in de late jaren '80 en '90. Veel machines uitgerust met 0-C blijven in productie, daarom wordt de A16B-2200-0390 nog steeds actief verhandeld op de CNC-aftermarket. Wisselunits, overtollige voorraad en reparatiediensten zijn allemaal beschikbaar.

Diagnostiek en vervanging

Askaartfouten op het 0-C platform presenteren zich doorgaans als servoalarm 9 (servo niet gereed), asalarmen op specifieke kanalen of positiefeedbackfouten. Voordat u concludeert dat de kaart defect is:

• Controleer de connector tussen de kaart en de hoofdkaart-socket — corrosie of een los contact produceert identieke alarmklachten als een defecte kaart
• Verifieer dat de feedbackkabels van de servo-versterkers naar de kaart volledig zijn aangesloten en onbeschadigd zijn
• Als slechts één as een alarm geeft en andere normaal functioneren, kan de fout zich bevinden in de versterker of encoder van die as in plaats van in de assenkaart

Een harde storing van de A16B-2200-0390 — waarbij servofouten op alle assen tegelijkertijd verschijnen en niet verdwijnen na opnieuw aansluiten — is een duidelijke indicator dat de kaart vervangen moet worden.

Belangrijkste specificaties

Veelgestelde vragen

V1: De 0-C CNC toont servoalarm 9 op alle assen. Zou de A16B-2200-0390 de oorzaak kunnen zijn?

Ja. Servoalarm 9 op alle assen tegelijk — in plaats van op een enkele as — wijst op de assenkaart in plaats van een individuele servo-versterker of encoder. Sluit eerst de connector van de kaart opnieuw aan. Als het alarm aanhoudt, is de kaart defect. Alarmen op één as zijn waarschijnlijker te wijten aan fouten in de versterker of encoder.

V2: Met welke servo-versterkers is deze kaart compatibel?

Alpha-serie FANUC servo-versterkers (Type A seriële interface) in digitale en seriële configuraties. Het 0-C platform met dit 32-bits masterboard draait doorgaans Alpha SVM (servo-versterkermodules) en SPM (spindel-versterkermodules). Analoge configuraties zijn compatibel, maar zeldzaam op deze kaartgeneratie.

V3: Vereist het vervangen van de A16B-2200-0390 parameterwijzigingen?

De assenkaart zelf slaat geen CNC-parameters op — die bevinden zich in het SRAM van de controller. Na een identieke vervanging leest de CNC zijn parameters normaal. Verifieer de servo-parameterinstellingen na vervanging, met name het type encoder en de feedback-interface-instellingen, om te bevestigen dat deze overeenkomen met de geïnstalleerde hardware.

V4: Kan de A16B-2200-0390 op componentniveau worden gerepareerd?

Ja. CNC-elektronicaspecialisten met ervaring met 0-C assenkaarten kunnen reparaties op componentniveau uitvoeren — het vervangen van defecte optocouplers, feedback-interface-IC's of beschadigde connectoren. Wissel- en reparatiediensten zijn beide breed beschikbaar voor deze kaart. Reparatie is met name kosteneffectief wanneer de fout gelokaliseerd is en het alternatief is om uit beperkte overtollige voorraad te sourcen.

V5: Hoe wordt een overtollige A16B-2200-0390 geverifieerd vóór installatie?

Vraag een functioneel testcertificaat aan bij de leverancier — idealiter getest op een 0-C besturing in plaats van alleen een test op de werkbank met stroom. Inspecteer de kaart op corrosie, beschadigde soldeerverbindingen en verbogen connectorpinnen voordat u deze monteert. Sluit alle connectoren na installatie stevig opnieuw aan en verifieer dat alle assen normaal reageren voordat u de machine weer in productie neemt.
