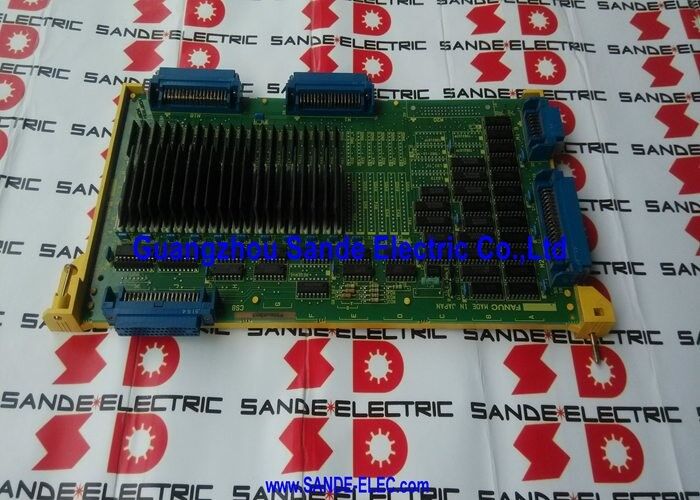

PLC BOARD A16B-2200-0931 A16B22000931 A16B-22OO-O931

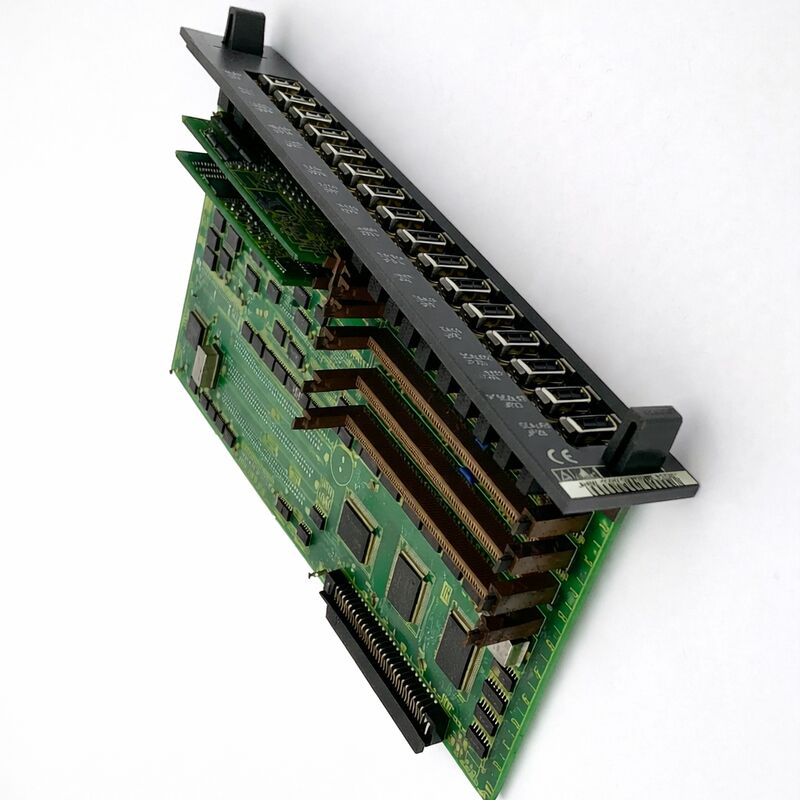

FANUC A16B-2200-0931

Deelnummer:A16B-2200-0931

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Opsie 2 (OPT2) PCB ¢ aanvullend as-uitbreidingsbord

Compatibele CNC-systemen:FANUC-serie 16-A (16-MA, 16-WA, 16-TA)

Overzicht

De A16B-2200-0931 is de optie 2 (OPT2) asverruiming printplaat voor de FANUC-serie 16-A CNC-besturing

Dit bord wordt aangesloten op de serie 16-A systeem backplane naast de belangrijkste CPU board en andere optie boards,het vergroten van de capaciteit van de servoas van de bediening met maximaal vier extra assen en het toevoegen van een tweede spindel CPU.

in combinatie met de basisasbesturing op het hoofdbord,De A16B-2200-0931 stelt de serie 16-A in staat tot acht totale servo-kanalen te beheren met twin-spindle-capaciteit making it the essential option board for complex multi-axis machining centers, 5-assige machineconfiguraties en twee-spindel draaicentrums.

De FANUC-serie 16-A was een van FANUC's meest capabele CNC-platformen van zijn generatie – een aanzienlijke stap voorwaarts ten opzichte van de serie 0-C op het gebied van verwerkingsvermogen, servoprestaties en maximaal aantal assen.

De 16-A werd ingezet op grote bewerkingscentra, molen-draaicentra, portiermachines,en meerspindel-draaicentra waar de vraag naar gereguleerde assen groter is dan de vraag die alleen met de basisbesturing kan worden verwerkt.

De A16B-2200-0931 was de hardware die deze uitgebreide configuraties mogelijk maakte.

Deze plaat is door FANUC niet meer geproduceerd en is niet meer verkrijgbaar via de actieve productiekanalen van FANUC.

De voortdurende beschikbaarheid ervan op de aftermarket zorgt ervoor dat een aanzienlijke groep machines van de serie 16-A op volle capaciteit werkt.

Belangrijkste specificaties

Series 16-A System Architecture OPT2 in Context

De serie 16-A besturing woonde in een backplane rack. Het rack huisvestte de belangrijkste CPU-bord (die de uitvoering van het deel programma, interpolatie voor de basis assen, en primaire spindle), de stroomvoorziening,en beschikbare optieslotten voor aanvullende capaciteitsboards.

Het OPT1-bord voegde doorgaans grotere PMC-capaciteit (programmable machine controller) en verbeterde graphics toe.Het OPT2-bord de A16B-2200-0931 toegevoegd de extra servo assen en tweede spindle CPU.

Wanneer de A16B-2200-0931 is geïnstalleerd, vergroot de capaciteit van de stuuras van de basis 4 ̊5 assen tot maximaal 8 totale servo-kanalen.

Het exacte aantal extra assen dat wordt geactiveerd is afhankelijk van de op het bord gemonteerde SMD-plug-in-modules (Small Module Device) ¢ verschillende SMD-combinaties activeren verschillende asconfiguratieconfiguraties.Deze modulaire aanpak stelde FANUC in staat om dezelfde PCB's te gebruiken voor alle machineconfiguraties waarvoor 6, 7 of 8 totale assen.

De tweede spindle CPU op de A16B-2200-0931 is een aparte verwerkingscapaciteit die is gewijd aan het besturen van een tweede spindle onafhankelijk van de primaire spindle.

Deze mogelijkheid is vereist voor twee-spindel-draaicentra en molen-draaimachines met zowel een hoofd- als een subspindel.

Zonder OPT2-bord is een machine van de serie 16-A beperkt tot één gecontroleerde spindel.

Toepassingen ¥ Machines die dit bord nodig hebben

Een machine van de serie 16-A die is uitgerust met de A16B-2200-0931 valt doorgaans in een van de volgende categorieën:

5-assig bewerkingscentrum: een 3-assig bewerkingscentrum met twee roterende assen (B en C, of A en B) voor complexe oppervlaktebewerking en 5-zijdige bewerking vereist dat alle vijf assen gelijktijdig worden bediend.De basis 16-A assen board behandelt een aantal, en de OPT2 levert de resterende capaciteit.

Twin-spindle draaicentrum: Beide spindels vereisen onafhankelijke snelheids-, positie- en synchronisatiecontrole.

De tweede spindle CPU van de OPT2 behandelt de sub-spindle terwijl het hoofdbord de primaire beheert.

Machines in portierformaat: grote portierbewerkingscentra met twee Y-asmotoren op de portierbalk vereisen een tandem-asbesturing van twee motoren die synchroon op één as werken.De extra ascapaciteit van de OPT2 ondersteunt deze configuratie.

"Flexibel bewerkingscentrum met meerdere assen": elke configuratie die meer dan het aantal basisassen vereist voor complexe onderdeelgeometrieën of extra plaatsingsassen.

Vervangings- en programmeringsnota's

De A16B-2200-0931 is een programmeerbaar bord.de met de extra assen en de tweede spindel verbonden subparameters moeten in het geheugen van het bord worden geladen.

Deze parameters werden ondersteund door het CNC-geheugen van de machine.

Bij het vervangen van het bord moeten de subparameters opnieuw worden geladen, hetzij uit een opgeslagen back-up, hetzij door ze opnieuw in te voeren uit de parameterdocumentatie van de machine.

Machines met de serie 16-A die de back-up van de parameters verliezen (afval van de batterij zonder gedocumenteerde back-up) kunnen een volledige herintroductie van de parameters uit de documentatie van de machinebouwer vereisen,Dit kan een tijdrovende inbedrijfstelling zijn..

Veelgestelde vragen

V1: De servo-alarm van de machine van de serie 16-A wordt nu alleen weergegeven op de assen die door de OPT2-kaart worden bediend, terwijl de basisassen (beheerd door de hoofdcpu-kaart) normaal werken.Is de A16B-2200-0931 bevestigd defect?

Alarmen die zijn geïsoleerd op de door OPT2 gecontroleerde assen met bevestigde goede basisassen zijn een sterke indicatie van een storing van A16B-2200-0931.

Voordat het bord wordt vervangen, moeten de stroomstroomrails van het OPT2-bord bij de achterste aansluiting worden gecontroleerd en de zitplaatsen van het bord in het rek worden gecontroleerd.

Als het bord goed zit en de voedingsspanningen bevestigd zijn, is een tekortkoming van het bord de waarschijnlijke diagnose.

V2: Na het installeren van een vervangende A16B-2200-0931, bewegen de extra assen, maar reageert de tweede spindel niet.

De meest voorkomende oorzaak is ontbrekende of onjuiste subparameters voor de tweede spindel.

Het OPT2-bord houdt de spindelparameters van de tweede spindel onafhankelijk van de spindelparameters van het hoofdcpu-bord.

Als deze subparameters na vervanging van het bord niet zijn geladen, is de tweede spindelfunctie inactief, ook al is het bord zelf in werking.

Herladen van de tweede spindelparameters van back-up, of opnieuw invoeren van de machine gedocumenteerde parameterbestand.

V3: Kan de A16B-2200-0931 worden gebruikt in een besturingselement van de serie 16-B of van de serie 18-A, of is deze specifiek voor de serie 16-A?

De A16B-2200-0931 is ontworpen voor de Series 16-A backplane en besturingsarchitectuur.de opstelling van de aansluitingen kan verschillen, en de firmware en het door de hoofd CPU verwachte protocol verschillen tussen de Series 16-A en latere 16-B/18 varianten.

Het gebruik van dit bord in een systeem dat niet 16-A is, levert geen functioneel resultaat en loopt het risico dat het hardware beschadigt.

Gebruik de A16B-2200-0931 in de 16-A-serie alleen op achtervlakken van het type A02B-0120-B5xx.

V4: De machine van de serie 16-A is een 5-assig bewerkingscentrum. Het OPT2-bord is uitgevallen. Is er een nieuwere FANUC-bord die het kan vervangen, of moet het exacte onderdeelnummer worden verkregen?

Er is geen directe drop-in vervanging van een nieuwere FANUC-platform.

Moderne FANUC-besturingselementen (serie 30i, 31i, 32i) maken gebruik van een geheel andere hardware en zouden een compleet CNC-upgradeproject vereisen om te worden aangepast.

Voor machines waarvan de voortzetting van de serie 16-A het doel is, is het verkrijgen van de A16B-2200-0931 via de aftermarket het juiste pad.

Voor machines waar een volledige upgrade wordt overwogen, kan de 5-assige mogelijkheid worden gerepliceerd op moderne FANUC-platformen met passende servoversterkerupgrades.

V5: Hoeveel extra assen voegt de A16B-2200-0931 eigenlijk toe, en verschilt dit per machine?

De A16B-2200-0931 heeft een capaciteit voor maximaal 4 extra assen, die kunnen worden uitgebreid afhankelijk van de op het bord gemonteerde SMD-modules.Het exacte aantal geactiveerde assen is afhankelijk van zowel de SMD-configuratie als de CNC-parameters.

Een machine met een 6-assige configuratie gebruikt de OPT2 om 2 assen buiten de basis 4 toe te voegen.

De machinebouwer zet dit op de oorspronkelijke bouwtijd.

Bij vervanging van de A16B-2200-0931 wordt een bord met dezelfde SMD-configuratie als het origineel gebruikt.of de SMD's van het vervangingsbord opnieuw configureren om overeen te komen met verifieerbaar aan de hand van de hardware-documentatie van de machine of door het verwijderde bord te inspecteren.
