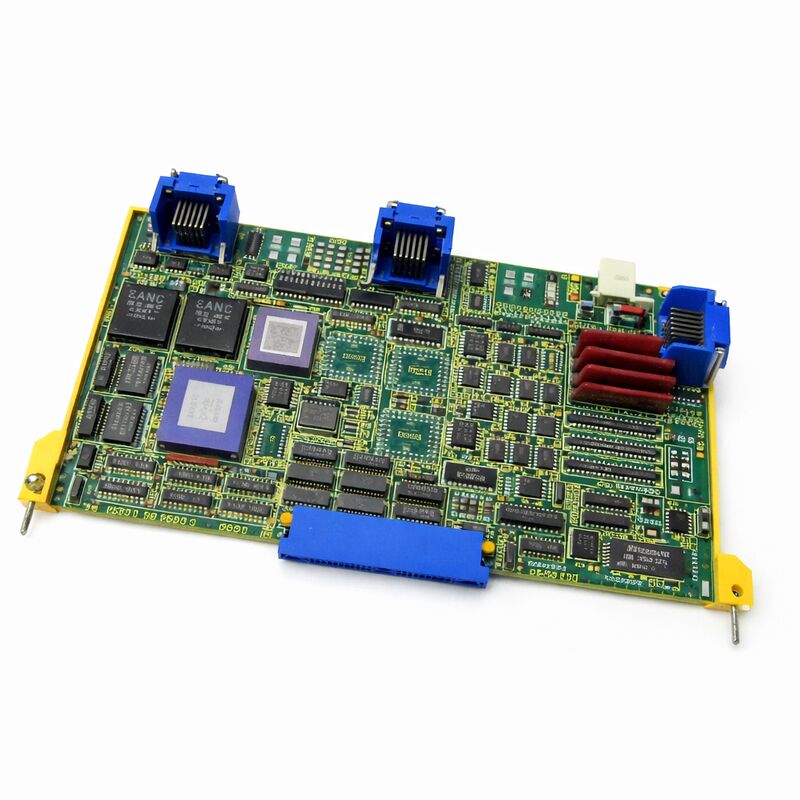

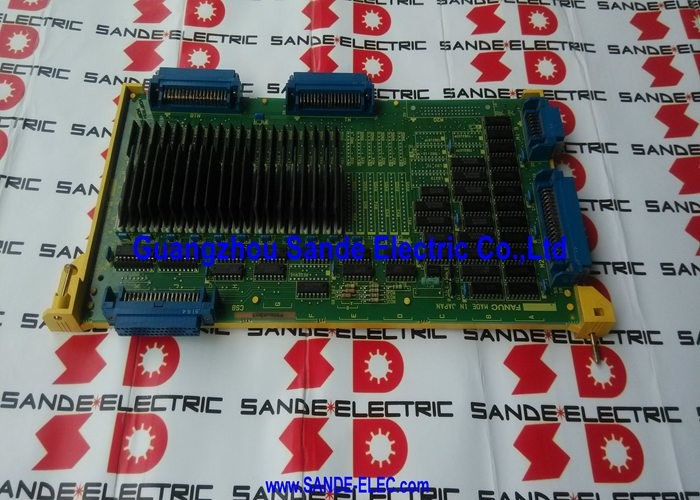

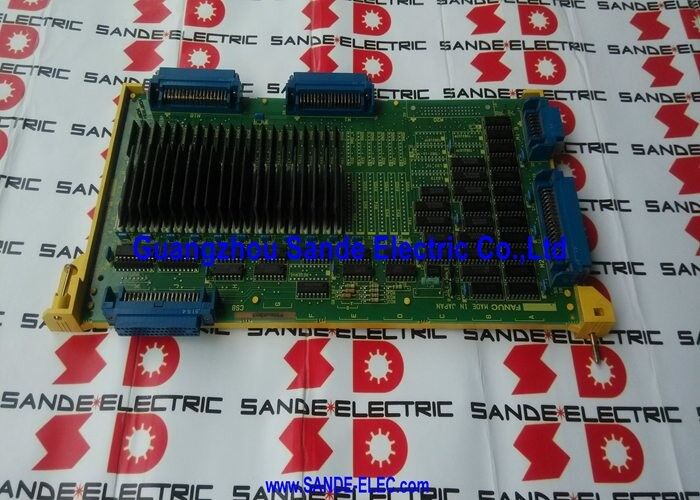

FANUC A16B-2203-0020 | Type B Interface 3/4-Assen Servo PCB — Serie 0 / 0-C CNC, 0-MD / 0-TD, Japan Origin

Onderdeelnummer: A16B-2203-0020

Fabrikant: FANUC Corporation (Japan)

Producttype: 3/4-Assen Servo Interface PCB (Type B Interface)

Board Serie: A16B-2203

Beschrijving: PCB — 4-Assen Type B Interface, 0/0C Besturingen; Type B Interface PCB, 3/4 Assen

Overzicht

De A16B-2203-0020 is de 3/4-assige servo-interface PCB met Type B interface voor FANUC's Serie 0 en 0-C CNC-controllers. Het is de asbesturingskaart die de 0-C CNC masterkaart verbindt met de Alpha-serie digitale servo-versterkermodules, waardoor servo-gestuurde asbeweging mogelijk is over maximaal vier machineassen.

De kaart is specifiek ontworpen voor de Type B servo-interface — de versie waarbij encoderfeedback van de pulscoder van de servomotor terugkeert via de servo-aandrijfeenheid in plaats van rechtstreeks naar de CNC-controller.

De Serie 0-C was een van de meest commercieel succesvolle CNC-platforms die FANUC produceerde.

Het dreef een enorm scala aan werktuigmachines aan — draaicentra in 0-TD-configuratie, bewerkingscentra in 0-MD, draaicentra met dubbele turret in 0-TTD, en verdere varianten voor slijp-, draadvonken- en stanspersapplicaties.

De modulaire kaartarchitectuur van de 0-C stelde machinebouwers in staat de controller nauwkeurig te configureren voor de vereisten van hun machine, en de askaart was een van de centrale configureerbare elementen — verschillende askaarten ondersteunden verschillende interface-typen en as-aantallen om overeen te komen met het geïnstalleerde specifieke servo-versterkersysteem.

De A16B-2203-0020 behoort tot de upgrade-generatie van 0-C askaarten — de 32-bits architectuurversie die eerdere 16-bits askaarten verving en het gebruik van FANUC's Alpha-serie servo-aandrijvingen met Type B interface mogelijk maakte.

De bijbehorende 2-assige kaart voor kleinere machines (of voor het toevoegen van de eerste twee assen aan een 4-assige configuratie) is de A16B-2203-0021.

Belangrijkste Specificaties

Type B Interface — Wat Het Betekent

FANUC's 0-serie gebruikte twee hoofdtypen servo-interfaces voor de Alpha-aandrijvingsgeneratie: Type A en Type B. Het begrijpen van het verschil is essentieel voor het verkrijgen van de juiste askaart.

Bij de Type A interface loopt de encoder-feedbackkabel van de pulscoder van de servomotor terug naar de askaart van de CNC-controller. De askaart verwerkt de encodert-signalen direct en berekent de aspositie. Bij de Type B interface eindigt de encoderkabel bij de servo-aandrijfeenheid.

De aandrijfeenheid verwerkt de encodert-signalen intern en communiceert positiegegevens digitaal terug naar de CNC via een seriële verbinding.

De askaart van de CNC-controller ontvangt positiegegevens via dit seriële pad in plaats van rechtstreeks van de encoder.

Type B is de modernere van de twee — encodert-signalen blijven binnen de aandrijfkast en worden verwerkt bij de aandrijving waar de elektrische omgeving beter gecontroleerd is.

De Type B interface ondersteunt ook absolute positie-encoders op een natuurlijkere manier, aangezien de batterij voor het behoud van de absolute positie zich in de servo-aandrijving bevindt in plaats van bij de CNC.

De A16B-2203-0020 is de askaart die deze Type B seriële communicatie tussen de 0-C masterkaart en de Alpha-aandrijvingen implementeert.

3 of 4 Assen Configuratie

De A16B-2203-0020 ondersteunt zowel 3-assige als 4-assige machineconfiguraties. Het aantal assen wordt bepaald door de configuratieparameters van de machine en het aantal aangesloten servo-aandrijvingen. Een 3-assige machine — typisch voor een standaard verticaal bewerkingscentrum met X-, Y- en Z-assen — gebruikt drie van de vier kanalen van de kaart.

Een 4-assige machine — voor een bewerkingscentrum met een roterende vierde as, of een draaicentrum met hulpassen — gebruikt alle vier.

De specifieke assen die aan elke connectorpositie op de kaart zijn toegewezen, worden bepaald door de bedrading van de machinebouwer en de CNC-parameterconfiguratie.

Bij het vervangen van de kaart moeten deze bedradingsregeling en de bijbehorende parameters exact behouden blijven.

0-C CNC Architectuur — Waar Deze Kaart Past

In de gedistribueerde controllerarchitectuur van de Serie 0-C is de masterkaart de centrale processor waar alle andere kaarten op worden aangesloten. De askaart is een van de essentiële randkaarten — zonder deze kan de controller niet communiceren met de servo-aandrijvingen, en is geen asbeweging mogelijk.

De masterkaart stuurt aspositiecommando's naar de askaart; de askaart vertaalt deze naar het Type B seriële protocol dat de Alpha-aandrijvingen begrijpen.

Wanneer de A16B-2203-0020 defect raakt, verschijnen er doorgaans tegelijkertijd servo-alarmen op alle assen — omdat alle as-kanalen de gemeenschappelijke askaart delen.

Dit staat in contrast met een storing in een enkele servo-versterker, waarbij slechts de betreffende as een alarm vertoont. Gelijktijdige alarmen op alle assen zijn een diagnostische indicator die wijst op de askaart in plaats van op de individuele servo-aandrijvingen.

Veelgestelde Vragen

V1: Alle as servo-alarmen verschenen tegelijkertijd na een stroomstoring. De servo-aandrijvingen en hun aansluitingen zijn geïnspecteerd en onbeschadigd. Is de A16B-2203-0020 de oorzaak?

Gelijktijdige servo-alarmen op alle assen na een stroomstoring, met bevestigd goede aandrijvingen en aansluitingen, impliceren sterk de askaart. De kaart is gemeenschappelijk voor alle as-kanalen — een storing in de logica, voeding of interface-circuits beïnvloedt alle assen tegelijk.

Plaats de kaart opnieuw op de connectoren van de masterkaart en reinig de contacten. Als de alarmen aanhouden, is het vervangen van de kaart de juiste actie.

V2: De machine heeft Type B interface-aandrijvingen, maar de beschikbare vervangende askaart is voor Type A. Zal deze als substituut werken?

Nee. Type A en Type B askaarten implementeren fundamenteel verschillende servo-feedbackarchitecturen. Een Type A kaart kan niet communiceren met Type B interface-aandrijvingen, en vice versa.

Het interfacetype van de askaart moet overeenkomen met het interfacetype van de geïnstalleerde servo-aandrijvingen.

Het installeren van het verkeerde interfacetype zal direct servo-alarmcodes opleveren bij het proberen van asbeweging.

V3: Na het installeren van een vervangende A16B-2203-0020 bewegen de assen, maar met lawaaierig, instabiel servo-gedrag. Parameters zijn hersteld. Wat is waarschijnlijk fout?

Servo-instabiliteit na een kaartvervanging met herstelde parameters duidt meestal op een van de volgende twee dingen: de servo-parameterwaarden die specifiek zijn voor de configuratie van de askaart (gain-instellingen, feedbackconstanten) zijn niet volledig vastgelegd in de back-up, of de firmwareversie op de nieuwe kaart verschilt van de originele en vereist andere parameterwaarden voor stabiele werking.

Bekijk de specifieke servo-parameters voor elke as tegen gedocumenteerde waarden van de machinebouwer, en bevestig dat de firmwareversie van de kaart overeenkomt met het origineel.

V4: De A16B-2203-0020 wordt aangesloten op de Serie 0-C masterkaart. Is deze compatibel met 0-D of 0-F serie masterkaarten?

De A16B-2203-0020 is specifiek ontworpen voor de 0-C generatie controllerarchitectuur. De 0-D en 0-F masterkaarten kunnen dezelfde of verschillende askaartspecificaties gebruiken, afhankelijk van het exacte model en de configuratie.

Verifieer het exacte onderdeelnummer van de masterkaart tegen de compatibiliteitsdocumentatie van FANUC voordat u uitgaat van interoperabiliteit tussen generaties.

Verschillende generaties kunnen in sommige configuraties dezelfde askaart gebruiken en in andere verschillende kaarten.

V5: Alleen de derde en vierde as vertonen alarmen, terwijl de eerste en tweede as normaal functioneren. De aandrijvingen zijn verwisseld en de aandrijvingen zijn bevestigd als goed. Impliceert dit de A16B-2203-0020?

Gedeeltelijke as-alarmen — waarbij sommige assen normaal zijn en andere niet — zijn minder typisch voor een storing in de askaart, aangezien de kaart alle assen verwerkt via gedeelde logica.

Gedeeltelijke faalpatronen wijzen vaker op een specifiek deel van de interface-circuits van de kaart, of op de bedrading en connectoren die de betreffende assen bedienen.

Controleer specifiek de connectorpinnen en kabels voor de derde en vierde as.

Als het gedeeltelijke faalpatroon aanhoudt met bevestigd goede bedrading, heeft het betreffende deel van de A16B-2203-0020 een lokale storing en is het vervangen van de kaart gepast.
