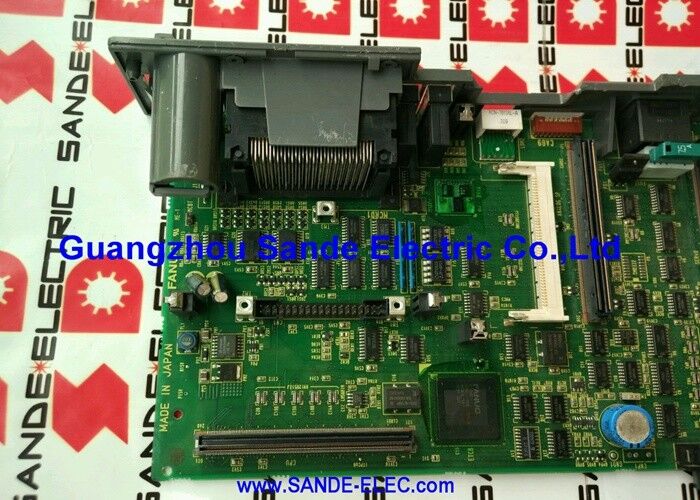

FANUC CIRUCIT BOARD A16B-3200-0421 A16B32000421 A16B-32OO-O421

FANUC A16B-3200-0421 | i-B Serie Standalone Besturings Hoofd CPU PCB — Serie 16i / 18i / 21i Model B

Onderdeelnummer: A16B-3200-0421

Fabrikant:FANUC Ltd. (Japan)

Producttype: Standalone Besturings Hoofd CPU PCB — i-B Serie

De Kern van de i-B Serie Besturing

De A16B-3200-0421 is de hoofd CPU PCB voor FANUC's i-B Serie standalone CNC besturing — het centrale bord in 16i-B, 18i-B en 21i-B systemen waaromheen de gehele besturing is opgebouwd. Het is het fysieke dragerbord waarop de aparte plug-in modules worden gemonteerd: de CPU processor, de FSSB servo controller, de grafische kaart en de SRAM/DRAM/FROM geheugenmodules.

In FANUC's i-B Serie architectuur voert het hoofd bord zelf geen CNC functies uit — de plug-in modules doen dat. Het hoofd bord distribueert de backplane interconnect, de voeding rails en de communicatie bussen die alle plug-in modules laten samenwerken als een uniforme besturing. Deze architectuur betekent dat het hoofd bord geleverd kan worden zonder plug-in modules geïnstalleerd, aangezien de rol ervan structureel en elektrisch is — niet computationeel.

Wanneer geleverd voor vervanging, wordt de A16B-3200-0421 geleverd zonder plug-in kaarten. De CPU module, servo module, geheugenmodules en grafische kaart van de originele installatie moeten worden overgezet naar het vervangende hoofd bord, of nieuwe modules moeten apart worden aangeschaft.

Gegevens Herladen Vereist

Het vervangen van de A16B-3200-0421 door een nieuw of gereviseerd exemplaar zal resulteren in het verlies van alle CNC gegevens — parameters, deelprogramma's, PMC ladder en gereedschap offsets — tenzij die gegevens volledig op de over te zetten geheugenmodules staan.

Alle gegevens moeten worden geback-upt voordat het hoofd bord wordt verwijderd. De back-up omvat CNC parameters, deelprogramma's, PMC gegevens en elke systeemconfiguratie. Na installatie van het vervangende bord met de originele plug-in modules, is een volledige gegevensherstel vanaf de back-up vereist voordat de CNC correct kan functioneren.

Belangrijkste Specificaties

FAQ

V1: De A16B-3200-0421 wordt vervangen. Welke plug-in modules moeten ook worden overgezet?

Alle plug-in kaarten die op het originele hoofd bord waren geïnstalleerd, moeten worden overgezet naar de vervanging: de CPU processor module, de FSSB servo controller module, de grafische module en alle geheugenmodules (SRAM, DRAM, FROM). Als een module achterblijft, zal de bijbehorende CNC functie ontbreken. Breng de modules voorzichtig over — ESD-bescherming en correcte hantering zijn essentieel.

V2: Na het vervangen van het hoofd bord en het overzetten van alle plug-in modules, toont de CNC alle parameters als nul of standaard. Wat is er gebeurd?

Als de inhoud van het SRAM-geheugen verloren gaat, keert de CNC terug naar standaard parameterwaarden. Dit gebeurt als de SRAM-batterij leeg was tijdens de bordwissel, als de SRAM-module te lang zonder stroom is gehanteerd, of als statische ontlading de SRAM-module heeft beschadigd tijdens de overdracht. Herstel onmiddellijk de parameter back-up. Als er geen back-up is, is volledige herinbedrijfstelling vereist.

V3: De A16B-3200-0421 wordt geleverd zonder plug-in kaarten. Kan de CNC zonder deze opstarten?

Nee. Het hoofd bord alleen kan de CNC niet opstarten — het biedt geen reken- of opslagcapaciteit zonder zijn plug-in modules. De CPU processor module, geheugenmodules en FSSB module zijn allemaal vereist voor enige CNC-werking.

V4: De originele CNC gebruikte een 16i-B. Kan de A16B-3200-0421 ook dienen voor een 18i-B of 21i-B vervanging?

De A16B-3200-0421 is gedocumenteerd voor alle drie: 16i-B, 18i-B en 21i-B. De hardware is dezelfde backplane structuur. De systeemspecifieke verschillen worden afgehandeld door de plug-in CPU en geheugenmodule configuratie, niet door het hoofd bord zelf. Met de juiste plug-in modules dient het bord alle drie de series.

V5: Waar wordt de A16B-3200-0421 vandaan gehaald?

Gespecialiseerde FANUC CNC reserveonderdelen en reparatiebedrijven hebben wissel- en surplusvoorraad voor dit bord. Leveranciers die de complete bordassemblage — hoofd bord plus plug-in modules — kunnen testen op een werkende 18i-B testopstelling vóór verzending, bieden de meest betrouwbare levering. Vraag waar mogelijk om een certificaat van volledige systeemtest.
