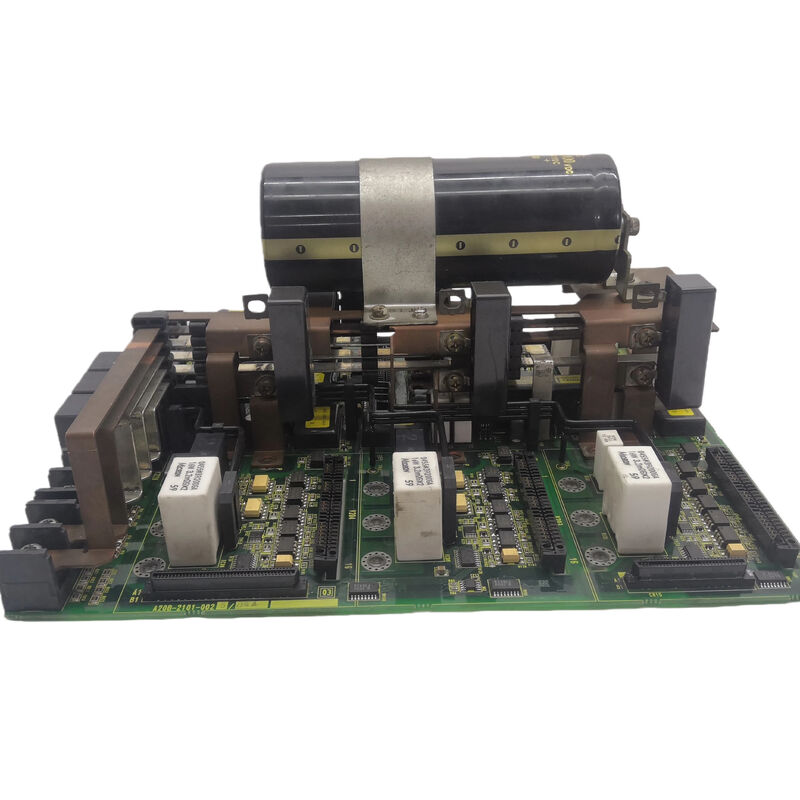

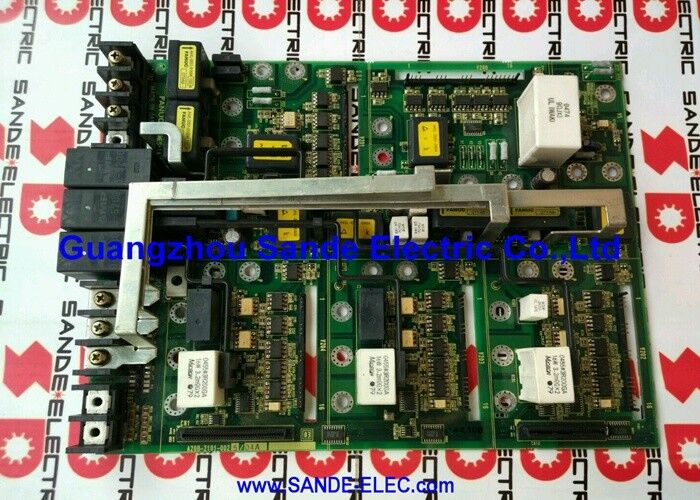

FANUC bestuurdersbord A20B-2101-0025 A20B21010025 A2OB-21O1-OO25

FANUC A20B-2101-0025 | Besturingsprintplaat servoversterker — A20B-2101-serie aandrijfbasiskaart

Onderdeelnummer:A20B-2101-0025

Fabrikant:FANUC Ltd. (Japan)

Producttype:Besturingsprintplaat servoversterker - Basiskaart aandrijving

Productserie:A20B-2101

Drive Control op boardniveau

De A20B-2101-0025 is een besturingsprintplaat uit de A20B-2101-serie van FANUC – de familie van basiskaarten die zijn geïnstalleerd in servo- en spindelversterkereenheden van FANUC. Als besturingskaart van de versterker verzorgt deze de kritische functies op signaalniveau: het verwerken van snelheids- en koppelopdrachten van de CNC, het conditioneren van feedbackgegevens van de encoder, het uitvoeren van de stroomregellus en het genereren van de gate-aandrijfpulsen voor de IGBT-vermogenstrap.

Dit bord onderscheidt zich van het voedingsbord van de versterker (dat de AC-gelijkrichting met hoge spanning en de IGBT-schakeling afhandelt). De A20B-2101-0025 werkt op lage spanning in het signaaldomein van de versterker. Als de besturingskaart uitvalt, kan de versterker zijn output niet regelen. Aandrijffouten verschijnen onmiddellijk bij het inschakelen, of de as reageert niet op bewegingscommando's ondanks dat de eindtrap volledig operationeel is.

De A20B-2101-serie omvat verschillende nauw verwante varianten, die allemaal dienen als besturingsbasiskaarten voor FANUC-versterkerfamilies. Aangrenzende nummers (0021, 0022, 0025) weerspiegelen de incrementele specificatieverschillen die verband houden met specifieke versterkermodellen en generaties. Controleer het exacte onderdeelnummer op het label van het geïnstalleerde bord voordat u een vervanging aanschaft.

Controle scheiden van macht

Erkennen dat de A20B-2101-0025 het begaf – en niet de vermogenstrap – is een belangrijke diagnostische stap. Als de IGBT-module correct meet (geen kortsluiting tussen faseparen) maar de versterker nog steeds aandrijffouten genereert bij het inschakelen, ligt de fout in de besturingskaart.

Reparatie op componentniveau van de A20B-2101-0025 is haalbaar als de storing gelokaliseerd is: een beschadigde optocoupler van de gate-driver, een defecte logische IC of een defect feedbacksignaalconditioneringscomponent kunnen worden vervangen zonder de vermogenstrap aan te raken.

Belangrijkste specificaties

Veelgestelde vragen

Q1: De versterker geeft bij het inschakelen aandrijfalarm AL-02 (fout stuurstroom) of AL-09 (asfout) weer. Is de A20B-2101-0025 waarschijnlijk de oorzaak?

Ja. Alarmen die onmiddellijk bij het inschakelen verschijnen (vóór enig runcommando) en die niet worden opgelost doordat de besturingskaart een geldige 24V-voeding ontvangt, wijzen doorgaans op een storing in de besturingskaart. Controleer eerst de 24V-voeding naar het besturingsgedeelte van de versterker. Als wordt bevestigd dat 24V aanwezig is en binnen de tolerantie valt en het alarm aanhoudt, is de A20B-2101-0025 defect.

Vraag 2: Kan A20B-2101-0022 A20B-2101-0025 vervangen?

De twee zijn varianten binnen dezelfde A20B-2101-besturingskaartserie, maar hebben verschillende hardwarespecificaties die verband houden met specifieke versterkermodellen. Vervanging zonder bevestiging van de hardwarecompatibiliteit van de versterker wordt niet aanbevolen. Neem contact op met een gespecialiseerd FANUC-versterkerreparatiebedrijf en vermeld beide onderdeelnummers om de uitwisselbaarheid te bevestigen voordat u met de installatie begint.

Vraag 3: De IGBT-module bleek intact te zijn. Kan de A20B-2101-0025 worden vervangen zonder de hele versterkereenheid te vervangen?

Ja. De besturingskaart is ontworpen om afzonderlijk te worden vervangen. Bij een bevestigde goede vermogensfase hoeft alleen de A20B-2101-0025-besturingsprintplaat te worden vervangen. Dit is kosteneffectief vergeleken met het vervangen van de gehele versterker, vooral bij versterkers met grote IGBT-modules.

Vraag 4: Na het plaatsen van een vervangende A20B-2101-0025 draait de as wel, maar is de positienauwkeurigheid verminderd. Wat moet er onderzocht worden?

De verslechtering van de positienauwkeurigheid na vervanging van een besturingskaart wordt doorgaans veroorzaakt door verkeerde combinaties van encoderinterfaceparameters of onjuist geplaatste encoderfeedbackconnectoren. Controleer of alle encoderkabels volledig op de feedbackconnector van de versterker zijn aangesloten. Controleer ook of de parameter voor het motortype in de CNC overeenkomt met de geïnstalleerde motor; als deze niet overeenkomt, verschuift de schaling van de feedback van de encoder.

Vraag 5: Waar komt de A20B-2101-0025 vandaan?

Gespecialiseerde FANUC-versterkerreparatiebedrijven houden ruilvoorraden aan voor besturingskaarten uit de A20B-2101-serie. Vraag de specifieke 0025-variant aan – aangrenzende varianten mogen niet worden geaccepteerd als directe vervanging zonder bevestiging van de compatibiliteit. Reparatie op componentniveau van het originele bord is ook een haalbare oplossing als de storing is gelokaliseerd in een identificeerbaar onderdeel.
