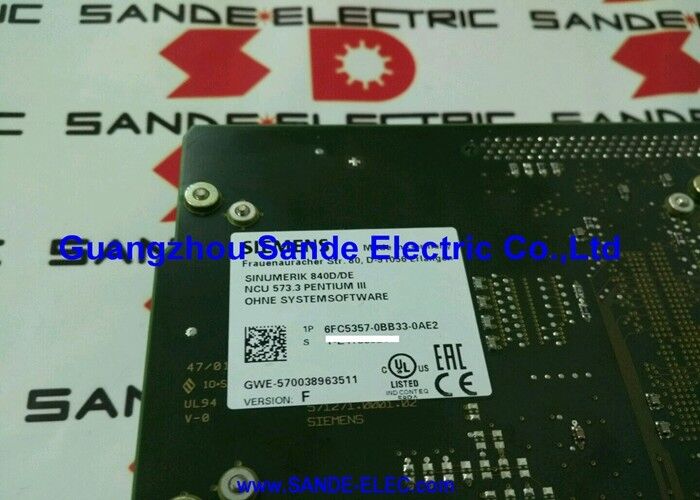

Siemens 6FC5357-0BB33-0AE2 | SINUMERIK 840D / DE Numerieke Besturingseenheid NCU 573.3 — Zonder SysteemsSoftware

Onderdeelnummer: 6FC5357-0BB33-0AE2

Fabrikant: Siemens AG (Duitsland)

Producttype: NCU — Numerieke Besturingseenheid 573.3

De Verwerkingskern van de CNC

De 6FC5357-0BB33-0AE2 is de NCU 573.3 voor de Siemens SINUMERIK 840D — de module die alle CNC- en PLC-functies op één bord uitvoert. De NCU is geen randapparatuur of optioneel bord. Het is de centrale verwerkingseenheid van het SINUMERIK 840D-systeem: NC-interpolatie, asbesturing, PLC-uitvoering en PROFIBUS-communicatie draaien allemaal op deze ene module.

De geïntegreerde S7-300 PLC (315-2 DP, 96 KB) voert de PMC-logica van de machine uit — het afhandelen van de I/O van de machine, gereedschapswissels, veiligheidsvergrendelingen en hulpfuncties — naast de asbesturing en de uitvoering van het deelprogramma van de NC. Zowel NC- als PLC-functies delen dezelfde hardware, waardoor de NCU een sterk geïntegreerde oplossing is voor machinebesturing.

De 840D werkt met SIMODRIVE 611D aandrijfmodules, die via de drive bus op de backplane van de NCU-box met de NCU communiceren. De NCU-box zelf herbergt de NCU-module naast de ventilator/batterij slide-in module en de voeding — een zelfstandige architectuur die de besturingselektronica compact houdt.

Vereiste voor Software Laden

Deze unit wordt geleverd zonder systeemsSoftware. Het NC-besturingssysteem, de PLC-runtime en eventuele ingeschakelde software-opties moeten worden geladen vanaf een aparte SINUMERIK softwarekaart (PC-kaart) voordat de unit kan functioneren. De geladen systeemsSoftwareversie moet compatibel zijn met de hardwarerevisie van de NCU. Aangrenzende NCU 573.3 varianten in deze serie — 0AE1 (Pentium II) en 0AE3 (650 MHz Pentium III) — accepteren dezelfde software-stream, maar verschillen in processorsnelheid.

Machinegegevensback-up (NC-gegevens, PLC-programma, aandrijfparameters) moet worden uitgevoerd op de originele NCU vóór vervanging. Zonder back-up is volledige herinbedrijfstelling vereist.

Belangrijkste Specificaties

FAQ

V1: De SINUMERIK 840D toont alarm 120002 (NCU-fout) of het systeem start niet op. Is de NCU 573.3 de oorzaak?

Alarm 120002 of een volledige opstartfout duidt op een hardwarefout op de NCU. Controleer voordat u de NCU vervangt of de 24V-voeding naar de NCU-box binnen de specificaties valt en of de batterij/ventilator slide-in module correct is geplaatst. Als de voedingen goed zijn bevonden en de NCU nog steeds niet initialiseert, is het NCU-bord defect.

V2: De vervangende 6FC5357-0BB33-0AE2 heeft geen software. Wat moet er geladen worden voordat de machine kan draaien?

Laad de SINUMERIK 840D systeemsSoftware vanaf de software PC-kaart die overeenkomt met de originele softwareversie. Herstel vervolgens de back-up van de machinegegevens: NC-gegevens, PLC-programma en SIMODRIVE 611D aandrijfparameters. Zonder de back-up van de machinegegevens is volledige herinbedrijfstelling vanuit documentatie vereist.

V3: Kan de 0AE2-variant vervangen worden door 0AE3 (650 MHz) als de 500 MHz-versie niet beschikbaar is?

De 0AE3 NCU 573.3 gebruikt een snellere Pentium III (650 MHz) en 64 MB DRAM, maar is verder compatibel met dezelfde 840D systeemsSoftware en machinegegevensformaat. In de meeste 840D-toepassingen kan 0AE3 0AE2 vervangen — maar bevestig met Siemens service of de machinebouwer als de machine specifieke hardware revisievereisten heeft.

V4: De originele NCU is defect en er is geen back-up van machinegegevens. Hoe moet de herinbedrijfstelling worden aangepakt?

Verzamel de originele inbedrijfstellingsdocumentatie van de MTB, de SIMODRIVE 611D parameterlijsten en de SINUMERIK 840D machinegegevenshandleiding. Laad de systeemsSoftware, voer de NC-machinegegevens in vanuit de documentatie, compileer en laad het PLC-programma vanuit broncode, en stel SIMODRIVE 611D aandrijvingen in met behulp van motorgegevens van hun typeplaatjes. Reken op enkele dagen voor een volledige herinbedrijfstelling zonder back-up.

V5: De drive busverbinding tussen de NCU en SIMODRIVE 611D modules vertoont communicatiefouten na vervanging van de NCU. Wat moet er gecontroleerd worden?

Controleer na NCU-vervanging of de SIMODRIVE 611D drive buskabels volledig zijn aangesloten op de connectoren van de NCU-box backplane. Communicatiefouten op de drive bus na vervanging van een bord worden meestal veroorzaakt door onvolledig aangesloten connectoren. Als de verbindingen goed zijn bevonden, controleer dan of de SIMODRIVE 611D asparameters (motortype, encoder type) correct zijn geladen uit de back-up.
