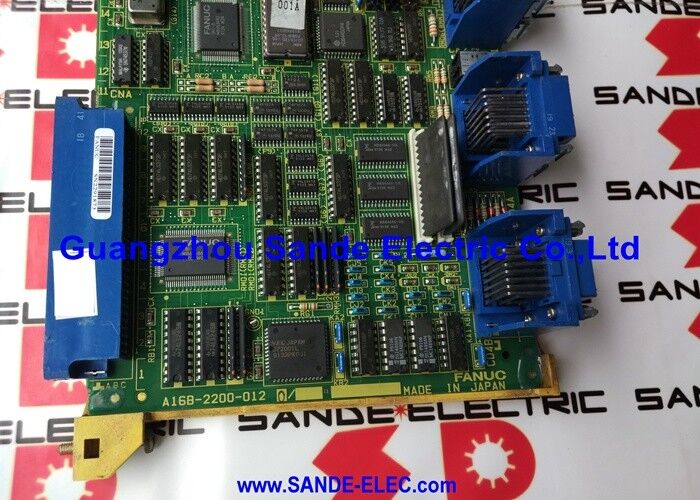

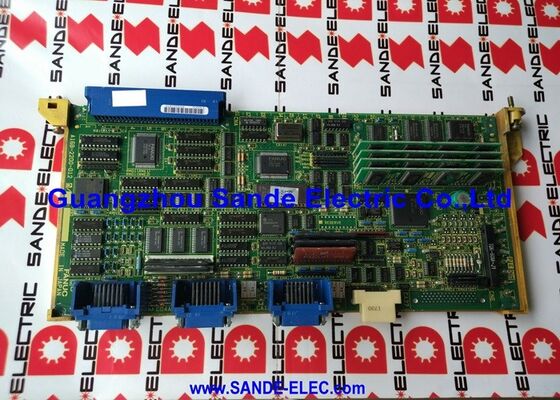

Nieuwe Fanuc PCB-circuit board A16B-2200-0120 A16B22000120 A16B-22OO-O12O

A16B-2200-0120∙ FANUC Serie 15A Base 0 Shared Resource PCB 512KB RAM / CRT Output / 15M / 15MA / 15T / 15TA

FANUC-serie 15A ¢ De multi-board CNC-architectuur

De FANUC-serie 15-A (15A) is een CNC-machine met hoge specificaties van de FANUC-serie 15-generatie, ontworpen voor complexe werktuigmachines waarvoor een groot aantal gecontroleerde assen, een hoge precisie van de contouren,en geavanceerde CNC-functionaliteitDe serie 15A maakt gebruik van een multi-board architectuur waarbij verschillende functies worden verdeeld over gespecialiseerde PCB's die zijn aangesloten op een gemeenschappelijke achtergrond:

Base 0 bord:De centrale gedeelde bron PCB de hub die alle andere boards verwijzen naar voor besturingsopdrachten, geheugentoegang en systeemgegevens.Base 0 is de primaire CPU en de gedeelde geheugenkaart van de serie 15A control rack.

Base 1- en base 2-platen:Bijkomende gedeelde pcb's voor grote configuraties die het geheugen en de capaciteit van het besturingssysteem vergroten.

met een breedte van niet meer dan 50 mmDedicated axis control boards (4-assige of 3-assige per board) die voor CNC-opdrachten naar Base 0 verwijzen en PWM-signalen met servo-aandrijving genereren.

Grafiek, seriecommunicatie en optieboards:Aanvullende functieborden die de resterende achtergrondposities vullen.

Het A16B-2200-0120 is het Base 0-bord, het meest kritische enkelvoudige bord in de serie 15A-besturingsrek.

Belangrijkste specificaties

512KB RAM Shared Resource Architecture

De 512 KB RAM van de A16B-2200-0120 is het gedeelde systeemgeheugen dat toegankelijk is voor alle boards in de serie 15A-besturingsrek via de backplane-bus.Deze gedeelde geheugen benadering is fundamenteel voor de serie 15A multi-board architectuur:

Gemeenschappelijke databank:Parametertabellen, CNC-programmagegevens en gedeelde systeemvariabelen bevinden zich in de RAM van Base 0, die tegelijkertijd beschikbaar is voor de asborden, grafische borden en andere randafdrukken.

Basis 0 als systeemmaster:Alle andere boards in de rackreferentie Base 0 voor timing, synchronisatie en gegevens op systeemniveau.

RAM-pariteitsalarm: de kenmerkende fout:Het meest voorkomende storingssymptoom voor de A16B-2200-0120 is het alarm "RAM Parity Base 0" de CNC detecteert een pariteitsfout in het RAM van Base 0, wat duidt op beschadigde gegevens in het gedeelde geheugen.Dit alarm kan het gevolg zijn van een echte RAM-cellenfout op A16B-2200-0120, of van een onjuiste parameteroplaatsing na een geheugenopname. Het onderscheid tussen de twee is de eerste diagnostische stap.

Toepassingsscenario's

RAM Parity Base 0 alarm:Een bewerkingscentrum van de FANUC-serie 15MA toont bij opstarten "RAM Parity Base 0" en kan de CNC-initialisatie niet voltooien.De A16B-2200-0120 is bevestigd als een mislukte RAM-cel.Vervanging en volledige systeemgegevensherstel brengt de machine weer in productie.

Serial 15TA draaicentrum basis 0 vervanging:Een 15TA draaicentrum ondergaat een vervanging van het Base 0-bord. A16B-2200-0120 is het juiste bord voor de 512KB RAM-configuratie. Alle parameters en programma's worden na montage opnieuw geladen uit de back-up.

Veelgestelde vragen

V1: Wat is het RAM Parity Base 0 alarm, en wordt het altijd veroorzaakt door een mislukte A16B-2200-0120?

Het RAM Parity Base 0-alarm geeft aan dat de CNC beschadigde gegevens heeft gedetecteerd in het gedeelde RAM van Base 0.echte storing van de RAM-cel op A16B-2200-0120 (verplicht vervanging van het bord); beschadigd parameter laden na een geheugen leeg (opgelost door alle systeemparameters correct te herladen); of een back-upbatterijfout waardoor de RAM-inhoud beschadigd kon raken bij uitschakeling.Systematisch diagnosticeren van de herlaadparameters van een geverifieerde back-up voordat het bord wordt veroordeeld.

V2: Wat is het verschil tussen A16B-2200-0120 (512KB) en de 256KB variant (0121, 0129)?

Het belangrijkste verschil is de RAM-capaciteit. A16B-2200-0120 biedt 512KB gedeeld systeem RAM; varianten zoals 0121 en 0129 bieden 256KB.De vereiste variant is afhankelijk van de specifieke systeemconfiguratie van de serie 15A konfiguraties met een hogere as of systemen met een grotere CNC-programmacapaciteit kunnen de 512KB-versie vereisen- Bevestig altijd het onderdeelnummer van het geïnstalleerde bord.

V3: Na vervanging van A16B-2200-0120, welke gegevens moeten opnieuw worden geladen?

Alle CNC-gegevens moeten opnieuw worden geladen ¢ parameters, onderdeelprogramma's, verplaatsingsgegevens van gereedschappen en alle PMC-gegevens.De A16B-2200-0120 bevat geen permanente opslag van gebruikersgegevens buiten zijn RAM (die wordt verwijderd bij vervanging)Een volledige en geverifieerde back-up van het systeem is essentieel voor elke vervanging van de Base 0-plaat.alle deelprogramma's, en het PMC-sequentieprogramma.

V4: Kan A16B-2200-0120 in elke achtergrond slot passen, of is het slot-specifiek?

A16B-2200-0120 past op specifieke gedefinieerde posities op de masterbackplane van de serie 15A ‡ poorten 6, 10, 11 of 13, afhankelijk van de specifieke systeemconfiguratie.De positie van de backplane-poort wordt bepaald door het ontwerp van het bedieningsrack van de machinebouwer. Installeer Base 0 niet in willekeurige slots consult de elektrische documentatie van de werktuigmachine en de toepasselijke onderhoudshandleiding van FANUC serie 15A voor de juiste aanwijzing van de poort.

V5: Betekent de CRT-uitgang op A16B-2200-0120 dat dit bord rechtstreeks het CNC-scherm bedient?

Ja ¢ de A16B-2200-0120 bevat een CRT-uitgangsinterface als onderdeel van de functie "gedeelde bron".Dit betekent dat hetzelfde bord zowel de gedeelde CPU / geheugen functies en de display output voor de 9-inch CRT-monitorOp varianten die een apart grafische kaart vereisen (zoals sommige 256KB-varianten) wordt de weergavefunctie extern verwerkt.De geïntegreerde CRT-uitgang op A16B-2200-0120 bevestigt het als de volledige gedeelde resource hub voor weergave en geheugen in de standaard 512KB configuratie.
