ODM Fanuc Spindle Motor Encoder Sensors A20B-2002-0300

FANUC A20B-2002-0300 ∙ Alpha Series Spindle Motor Encoder Sensor Unit ∙ Met montagebeugel / Onboard Relay / Type-B Interface

Spindel snelheidsfeedback voor het aandrijfsysteem van de Alfa-serie

De A20B-2002-0300 is de spindle motor encoder sensor assembly voor FANUC's Alpha-serie spindle drive systeem. It mounts on the rear of the spindle motor — typically under the blower fan — and generates the spindle RPM feedback signal that the Alpha series spindle amplifier needs to regulate speed under cutting loads.

De sensor wordt via de serieinterface Type-B verbonden met de JY2-terminal op de spindelversterkermodule van de Alfa-serie.Deze interface-specificatie is specifiek voor de Alfa-generatie niet compatibel met de op FSSB gebaseerde feedback van Alpha i of latere aandrijvinggeneraties.

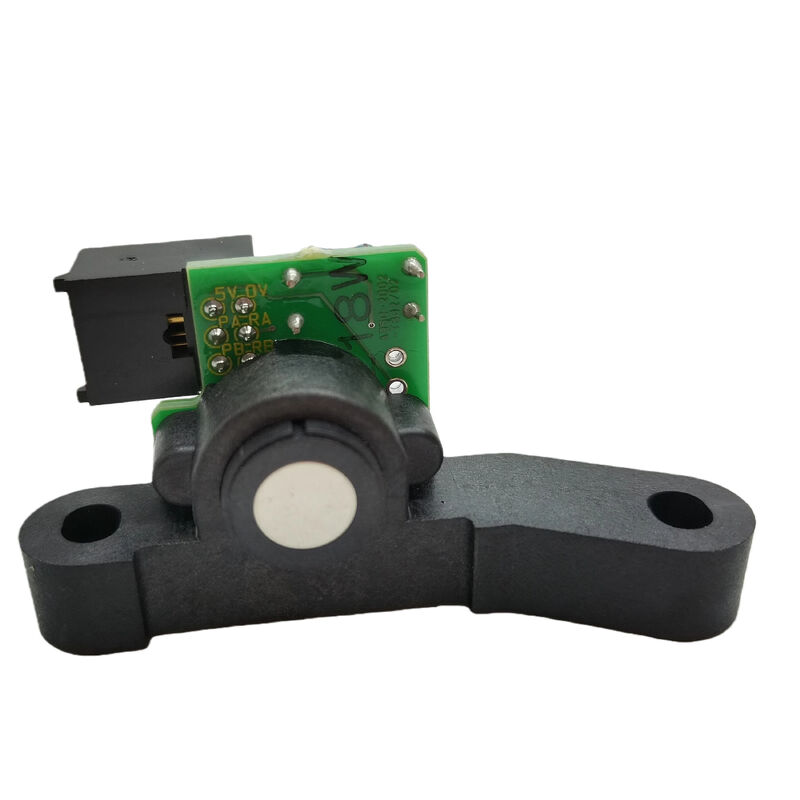

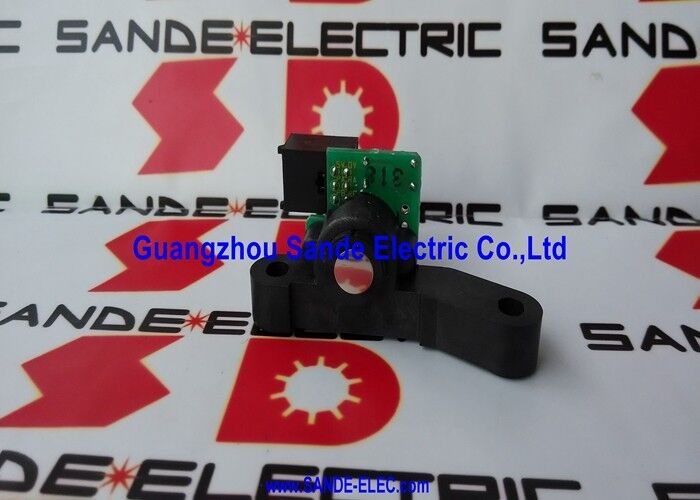

De montage wordt als een compleet geheel geleverd: het PCB met zijn ingebouwde relais in een beugel die de sensor op de juiste afstand van de magnetische doelring van de spindelmotor plaatst.De beugel bepaalt de luchtkloof tussen de sensorelementen van de PCB en het roterende doelEen onjuiste luchtkloof na de installatie veroorzaakt zwakke of afwezige feedbacksignalen, zelfs van een functionerend PCB.Controleer de afstand tussen sensor en doel volgens de onderhoudsdocumentatie van de spindelmotor telkens wanneer de montage wordt verwijderd en opnieuw wordt gemonteerd.

Er zijn twee hardware-herzieningen / 01A en / 02A. Beide hebben dezelfde functie. Geef de herziening op het etiket van de geïnstalleerde unit aan bij het bestellen als herzieningsplaatsing vereist is.

Belangrijkste specificaties

Vervangende referentie A290-0854-V320

In de aftermarket van FANUC wordt de A290-0854-V320 vermeld als een vergelijkbare vervanging voor spindelfeedbacktoepassingen waar de A20B-2002-0300 vereist is.bevestigen dat de mechanische bevestiging, connectortype en type-B signaalinterface overeenkomen met de geïnstalleerde versterker- en motorconfiguratie.

Foutdiagnoses

De ingebouwde relais van de A20B-2002-0300 zorgt voor een schakelaaruitgang die de spindelversterker gebruikt voor de functies foutdetectie en snelheidsbevestiging.Als de terugkoppeling van de spindel snelheid verloren gaat of de relaisuitgang afwezig is, de versterker genereert een spindel alarm. Voordat het PCB wordt vervangen, controleer de bevestigingsbeugel of de bevestigingspositie is verplaatst en controleer de JY2-connector op corrosie,koelmiddelresiduEen connectorfout of verplaatste montage veroorzaakt dezelfde alarmsymptomen als bij een kapotte PCB.

Veelgestelde vragen

V1: Wat doet de spindle encoder sensor in het aandrijfsysteem?

Het geeft spindle RPM feedback aan de spindleversterker van de Alfa-serie via de JY2-terminal. De versterker gebruikt dit signaal om de opgedragen spindle snelheid onder verschillende snijbelastingen te handhaven.Zonder geldig feedbacksignaal, kan de versterker zijn snelheidslus niet sluiten en genereert een spindel alarm.

V2: De spindel snelheid lijkt normaal, maar gereedschapswisselingen mislukken met een oriëntatie alarm.

Ja. Als de snelheidsfeedback aanwezig is, maar de Z-pulsreferentie (eenmaal per omwenteling oriëntatiepuls) afwezig of intermitterend is, kan de spindel met de opgedragen snelheid draaien, maar kan niet oriënteren voor gereedschapsschakeling.Controleer of de bevestigingsbeugel verplaatst is ∙ een verschoven sensorpositie verzwakt de Z-puls zonder snelheidsfeedback volledig uit te schakelen.

V3: Zijn de herzieningen /01A en /02A uitwisselbaar?

Beide herzieningen vervullen dezelfde functionele rol. Kleine hardware wijzigingen tussen herzieningen handhaven dezelfde elektrische interface en montage specificatie. In de meeste gevallen zijn ze uitwisselbaar.Bevestig op het etiket van de geïnstalleerde eenheid en specificeer de herziening bij het bestellen indien een exacte herzieningsplaatsing vereist is.

V4: Na vervanging van de A20B-2002-0300 stopt de spindeloriëntatie bij een lichte verkeerde hoek. Is de nieuwe sensor defect?

Na vervanging van de sensor moet de oriëntatie-stoppositie doorgaans opnieuw worden geïsoleerd.Pas de spindle oriëntatie stop positie parameter in CNC spindle parameter ingesteld in kleine stappen tot de stop hoek correct uitlijnt.

V5: Is de A290-0854-V320 een directe vervanging van de A20B-2002-0300?

De A290-0854-V320 staat op de lijst als vervangingsreferentie in de aftermarket.en Type-B-interface compatibiliteit overeenkomen met de specifieke motor en spindelversterker van de Alfa-serie die in de machine zijn geïnstalleerd.
