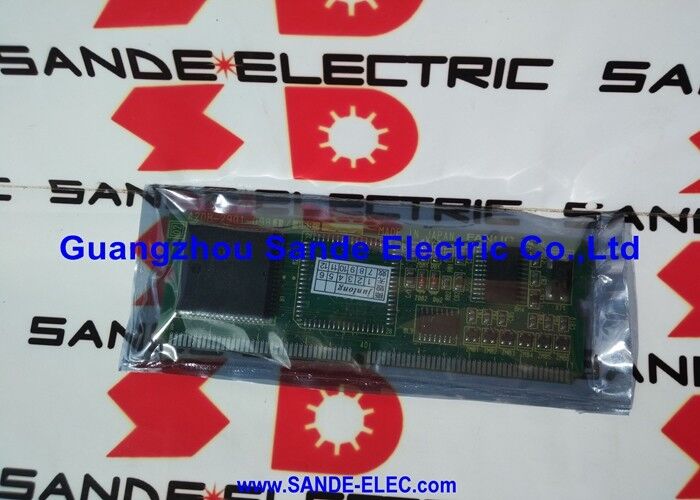

Nieuwe FANUC-geheugenmodule A20B-2901-0981 A20B29010981 A2OB-29O1-O981

A20B-2901-0981 | FANUC seriële spindelbesturing en RS-232-module — SMD / serie 16 en 18 / Alpha-spindelinterface / model B en C

Twee functies in één module

De A20B-2901-0981 combineert twee verschillende communicatiefuncties in één enkele module:

Seriële spilbesturing:De primaire functie: het verzorgen van de snelle seriële communicatieverbinding tussen de FANUC CNC en de spindelversterker. Deze seriële interface verving de eerdere referentie-interface voor de analoge spanningsspindel, waardoor een snellere en betrouwbaardere spilcommando- en feedbackcommunicatie werd geboden.

RS-232 seriële poort:De secundaire functie: een standaard RS-232 seriële communicatiepoort die de CNC voorziet van een verbinding voor gegevensoverdracht naar externe apparaten: DNC-programmaservers, pc-gebaseerde gegevensverzamelingssystemen, seriële printers of andere apparatuur met serieel protocol.

Door beide in één SMD-module te combineren blijft het aantal kaarten van de CNC-besturingseenheid compact: één A20B-2901-0981 levert zowel de spilaandrijvingsinterface als de RS-232 I/O-poort waarvoor anders afzonderlijke kaarten nodig zouden zijn.

Belangrijkste specificaties

Seriële spilbesturing: waarom analoog vervangen wordt

In eerdere FANUC CNC-generaties ontvingen spilaandrijvingen hun snelheidsreferentie als een analoge gelijkspanning (doorgaans ±10 V). De seriële interface geïntroduceerd met Serie 16/18 SMD-kaarten zoals A20B-2901-0981 bracht aanzienlijke verbeteringen met zich mee:

Snellere opdrachtupdates:Het seriële protocol verzendt commando's voor de spilsnelheid met een gedefinieerde snelheid die aanzienlijk sneller is dan de reactie van de analoge referentie: de spil bereikt de opgedragen snelheid sneller en volgt snelheidsveranderingen nauwkeuriger tijdens acceleratie en deceleratie.

Bidirectionele communicatie:In tegenstelling tot een eenrichtings analoge referentie draagt ​​de seriële link zowel opdrachten naar de spilaandrijving (snelheid, modus, inschakelen) als de feedback daarvan (werkelijke snelheid, belasting, alarmstatus) over op hetzelfde communicatiekanaal, waardoor de CNC rijkere real-time spilstatusgegevens krijgt.

Geluidsimmuniteit:Digitale seriële communicatie is inherent beter bestand tegen elektrische ruis dan analoge spanningsreferenties. In CNC-machineomgevingen – waar servoaandrijvingen, spilomvormers en koelmiddelpompen schakelgeluiden genereren – zorgt de seriële interface voor een betrouwbare spilbesturing zonder de interferentiegevoeligheid van analoge signalen.

Toepassingsscenario's

SMD-spindelmodulefout in serie 18B:Een CNC-bewerkingscentrum uit de FANUC Serie 18-B ontwikkelt fouten in de spilcommunicatie: de spil reageert niet correct op snelheidsopdrachten, of de CNC verliest halverwege de cyclus spilfeedback (snelheid, belasting). Na verificatie van de spindelversterker wordt de seriële spindelmodule A20B-2901-0981 geïdentificeerd als de fout. Vervanging herstelt de seriële spilcommunicatie.

RS-232-poortfout:Een Serie 16-C CNC verliest zijn RS-232-verbinding - DNC-programmaoverdracht vanaf de pc werkt niet meer. De RS-232-interface van de A20B-2901-0981-module wordt geïdentificeerd als de fout. Vervanging herstelt zowel de spilbesturing als de mogelijkheid tot RS-232-gegevensoverdracht.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de A20B-2901-0981 "seriële" spilinterface en oudere analoge spilbesturing?

Oudere FANUC-spilaandrijvingen ontvingen hun snelheidsreferentie als een analoog ±10V DC-signaal van de CNC. De A20B-2901-0981 vervangt dit door een serieel digitaal protocol: de CNC verzendt commando's voor spilsnelheid, modus en inschakeling als digitale datapakketten, en ontvangt de werkelijke snelheid, belastingsstroom en alarmstatus terug via dezelfde link. Seriële besturing is sneller te updaten, immuun voor door kabels veroorzaakte ruis, en levert aanzienlijk meer schijfstatusinformatie aan de CNC dan de analoge referentiebenadering.

Vraag 2: Welke specifieke FANUC-spindelversterkers zijn compatibel met A20B-2901-0981?

A20B-2901-0981 werkt samen met spindelversterkermodules uit de FANUC Alpha-serie - de Alpha-spilaandrijvingen (A06B-6102, A06B-6111 en gerelateerde series) die het seriële spindelprotocol gebruiken. Het is ook compatibel met eerdere AC-seriële spilaandrijvingen die zijn uitgerust met de seriële interface-optie. De toepasselijke FANUC-onderhoudshandleiding voor de spindelversterker of de elektrische documentatie van de machine bevestigt welke variant van de spindelversterker is geïnstalleerd.

V3: Deelt de RS-232-poort op de A20B-2901-0981 hardware met de seriële spilbesturing, of zijn ze onafhankelijk?

De twee functies – seriële spilbesturing en RS-232 – zijn geïmplementeerd als onafhankelijke kanalen op de A20B-2901-0981-module. De seriële spindelinterface communiceert met de spindelversterker via een speciale snelle seriële verbinding; de RS-232-poort biedt een afzonderlijke, onafhankelijke verbinding met externe apparaten zoals DNC-systemen, apparatuur voor gegevensverzameling of seriële terminals. Een fout in het ene kanaal heeft niet noodzakelijkerwijs gevolgen voor het andere; diagnosticeer elke functie afzonderlijk bij het oplossen van problemen.

V4: Moet voor het vervangen van A20B-2901-0981 de spilparameter opnieuw worden ingevoerd?

Spilparameters (snelheidsbereiken, stroomlimieten, overbrengingsverhoudingen, oriëntatieparameters) bevinden zich in het hoofdparametergeheugen van de FANUC CNC – niet in de A20B-2901-0981-module. Het vervangen van de module heeft geen invloed op de opgeslagen spilparameters. Na het aanbrengen van de vervangings- en herstelvoeding downloadt de CNC tijdens de initialisatie de spilparameters naar de versterker via de seriële link. Controleer de juiste spilreactie bij lage snelheid voordat u terugkeert naar de volledige productie.

Vraag 5: Welke ESD-voorzorgsmaatregelen zijn van toepassing bij het hanteren van A20B-2901-0981?

Behandel met een geaarde antistatische polsband op een ESD-veilig oppervlak. Opslaan en transporteren in antistatische verpakking. Schakel de CNC-besturingseenheid volledig uit voordat u toegang krijgt tot de interne kaarten. Volg de toepasselijke FANUC Series 16/18 onderhoudshandleidingprocedures voor het verwijderen en installeren van de kaart. De A20B-2901-serie bevat nauwkeurige analoge en seriële communicatiecircuits die gevoelig zijn voor elektrostatische ontlading.
