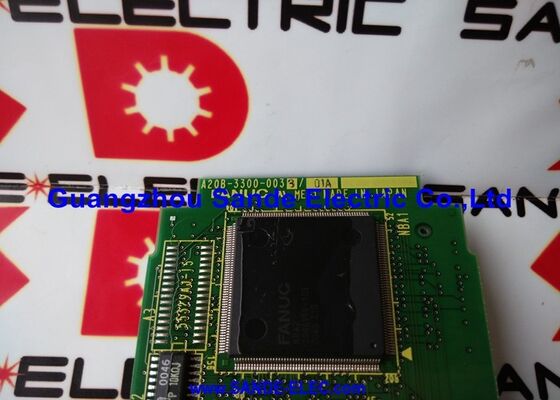

A20B-3300-0033 | FANUC 2-kanaals FSSB servocontrollerkaart — 16i / 18i / 21i / FSSB glasvezelinterface / plug-in module

FSSB - Waarom glasvezelservocommunicatie belangrijk is

Servocommunicatie in moderne FANUC CNC-systemen loopt via glasvezel. De reden is elektrische ruis. Een servo-aandrijfkast bevat:

• Hoge stroom, hoogfrequente motorstroomschakeling
• Grote condensatorbanken opgeladen tot 300–600 VDC
• Snel schakelende IGBT-transistoren die elektromagnetische emissies genereren over een breed frequentiespectrum

In deze omgeving is een koperen kabel die positiecommandosignalen draagt ​​kwetsbaar. Elke ruiskoppeling op de servocommandodraad voegt ruis toe aan het positiecommando, wat een volgfout, snelheidsrimpeling en een verminderde oppervlakteafwerking op het bewerkte werkstuk veroorzaakt.

Glasvezeltransmissie is volledig immuun voor elektromagnetische interferentie. De FSSB-glasvezelverbinding draagt ​​dezelfde positieopdrachten en encoderfeedbackgegevens over als een koperkabelalternatief, maar het lichtsignaal kan niet van of naar worden gekoppeld door elektromagnetische velden. De A20B-3300-0033 genereert de optische transmissiesignalen van de FSSB en verwerkt de terugkerende optische feedbacksignalen, waardoor deze ruisimmuniteit rechtstreeks in de servocommunicatie voor de twee bestuurde assen wordt gebracht.

Belangrijkste specificaties

2-kanaals capaciteit – passend bij de machine

De A20B-3300-0033 biedt precies 2 FSSB-kanalen vanaf één enkele insteekkaart. De capaciteit komt direct overeen met de meest voorkomende configuraties:

2-assig draaicentrum (X en Z):Eén A20B-3300-0033 bestuurt beide assen. Op deze enkele kaart past de complete servo-interface van een eenvoudige CNC-draaibank.

2-assen van een groter systeem:Voor een bewerkingscentrum met 4 assen verwerkt één A20B-3300-0033 de eerste twee assen (meestal X en Y), terwijl een tweede kaart de Z- en de vierde as afhandelt. Elke kaart werkt onafhankelijk op zijn eigen FSSB-kanaal.

Eerste 2 assen van een 5-assige CNC:De eerste A20B-3300-0033 beslaat assen 1 en 2; extra kaarten breiden zich indien nodig uit naar de andere assen.

De plug-in-architectuur maakt uitbreiding van het aantal assen eenvoudig: voeg een kaart toe en de CNC krijgt twee extra FSSB-servokanalen op hetzelfde moederbord.

Toepassingsscenario's

FSSB-communicatiealarm op beide gestuurde assen:Een FANUC 18i-draaicentrum genereert tegelijkertijd FSSB-communicatiealarmen op zowel de X- als de Z-as. Zowel servoaandrijvingen als motoren testen onafhankelijk correct. De servokaart A20B-3300-0033 wordt als de fout geïdentificeerd. Vervanging herstelt de FSSB-communicatie op beide assen.

Systeemuitbreiding:Een 2-assige 21i CNC is opnieuw geconfigureerd voor 4-assige werking. Naast de bestaande kaart wordt een tweede A20B-3300-0033 op het moederbord geïnstalleerd, die de twee extra FSSB-kanalen levert die nodig zijn voor de nieuwe asconfiguratie.

Veelgestelde vragen

Vraag 1: Kan de A20B-3300-0033 worden aangesloten op andere servodrives dan Alpha-i FSSB-type versterkers?

De A20B-3300-0033 maakt gebruik van het FSSB-glasvezelprotocol van FANUC, dat compatibel is met FANUC Alpha-i en Beta-i servoversterkers die zijn uitgerust met FSSB-ingangspoorten. Oudere versterkers uit de Alpha-serie die seriële interfaces van Type-A of Type-B gebruiken, zijn niet FSSB-compatibel en kunnen niet worden aangesloten op de A20B-3300-0033. Controleer het interfacetype van de servoaandrijvingen voordat u deze kaart plaatst.

Vraag 2: Hoe wordt het FSSB-knooppuntadres toegewezen aan elke servoversterker in de serieschakeling?

De FSSB-adrestoewijzing wordt gedefinieerd door de fysieke volgorde van versterkers in de glasvezelketen, gecombineerd met CNC-parameterinstellingen. De eerste versterker in de keten heeft doorgaans het laagste adres; daaropvolgende versterkers nemen achtereenvolgens hogere adressen. De FSSB-configuratieparameters in de CNC (FSSB-instellingenscherm) definiëren het aantal versterkers en hun astoewijzingen. Na het plaatsen van een vervangende A20B-3300-0033 blijven de bestaande FSSB-parameters in het SRAM van de CNC en zouden de communicatie automatisch moeten herstellen bij het opstarten.

Vraag 3: Kan een systeem met twee A20B-3300-0033-kaarten (4-assig) werken als één kaart uitvalt?

Wanneer één A20B-3300-0033 uitvalt, genereren alleen de twee assen op het FSSB-kanaal van die kaart een alarm. De andere kaart en de twee assen blijven normaal werken. Afhankelijk van de CNC-configuratie kan de machine mogelijk beperkte bewerkingen uitvoeren met behulp van de resterende werkassen terwijl de defecte kaart wordt vervangen. Deze gedeeltelijke werking hangt af van de vraag of de PMC-ladder de uitvoering van machinecycli toestaat waarbij sommige assen zijn geblokkeerd.

Vraag 4: Vereist de optische vezelkabel speciale behandeling of onderhoud?

FSSB-glasvezelkabels moeten worden beschermd tegen scherpe bochten, routering met een kleine straal en mechanische schade. De minimale buigradius voor het toepasselijke kabeltype wordt gespecificeerd in de FANUC-aansluithandleiding. De eindvlakken van de connectoren moeten schoon worden gehouden; vervuiling op de oppervlakken van de optische connectoren verzwakt het lichtsignaal, wat mogelijk intermitterende FSSB-communicatiefouten kan veroorzaken. Wanneer u een FSSB-communicatiefout inspecteert, controleer dan de staat van de glasvezelkabel en connector naast de A20B-3300-0033-kaart.

V5: Is de A20B-3300-0033 specifiek voor de i-generatie CNC's, of kan deze worden gebruikt met 0i-D- of 30i-systemen?

De A20B-3300-0033 is bevestigd voor FANUC Series 16i, 18i en 21i (Model A en B). Verschillende CNC-generaties gebruiken verschillende servokaartvarianten; de 0i-D- en 30i-platforms gebruiken verschillende moederbordhardware en vereisen hun eigen specifieke servokaarten. De A20B-3300-0033 is de juiste kaart voor de 16i/18i/21i-generatie en is niet uitwisselbaar met 0i-D- of 30i-servokaarten.
