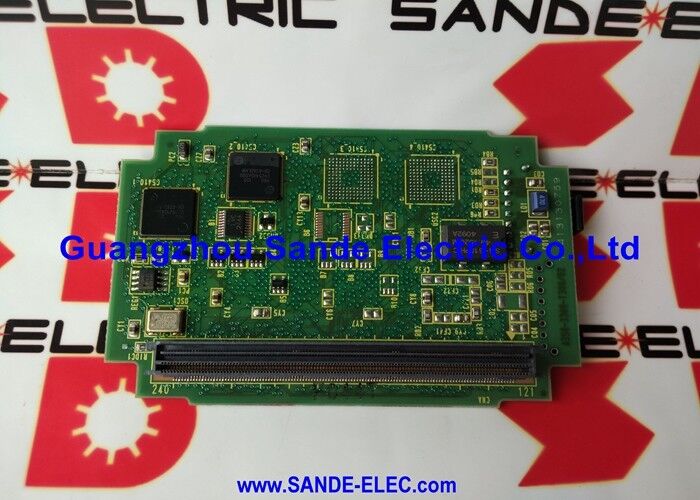

FANUC A20B-3300-0392 | 4-assige i-B Serie Servomodule — FSSB Plug-in PCB voor Serie 16i / 18i / 21i Model B

Onderdeelnummer: A20B-3300-0392

Fabrikant: FANUC Ltd. (Japan)

Producttype: 4-assige i-B Serie Servomodule — Plug-in PCB

Vier-assige Servoaansturing op één kaart

De A20B-3300-0392 is FANUC's 4-assige FSSB servomodule voor de i-B Serie CNC. Het wordt aangesloten op het moederbord van Model B van de 16i, 18i of 21i en breidt de servoaansturingsmogelijkheden van de CNC uit naar vier assen via één FSSB glasvezelkanaal. Elke as die de module beheert, ontvangt positie- en snelheidscommando's van de CNC, verwerkt encoderfeedback via de FSSB-bus en retourneert realtime positiegegevens voor gesloten-lus servoaansturing.

De aanduiding "i-B" identificeert deze module als een component van de Model B generatie — de tweede hardwaregeneratie van het FANUC i Serie platform, dat de originele Model A borden opvolgde. De Model B architectuur maakt gebruik van een plug-in formaat met hogere dichtheid dat servoaansturing, FSSB-interface en signaalverwerking integreert in een compacte kaart die naast de CPU-processor, grafische controller en geheugenmodules (SRAM, DRAM, FROM) op de moederbordassemblage wordt gemonteerd.

In een typische 16i/18i/21i Model B besturing is de A20B-3300-0392 een van de verschillende plug-in modules die samen de complete CNC besturingseenheid vormen. Het FSSB-kanaal maakt via een glasvezelkabel verbinding met de servoversterkerketen bij de optische connector van het bord.

A20B-3300 Serie Context

De A20B-3300 serie omvat FANUC's plug-in modules voor i Serie CNC en robotbesturingen. Binnen deze familie:

• 4-assige varianten (inclusief A20B-3300-0392) dienen machines met maximaal 4 aangestuurde assen op één FSSB keten
• 6-assige varianten dienen 5- of 6-assige configuraties
• 8-assige varianten bieden het hoogste aantal assen op één module

Alle A20B-3300-serie modules delen dezelfde plug-in vormfactor voor het Model B moederbord. Ze zijn niet uitwisselbaar tussen configuraties met verschillende aantallen assen.

Belangrijkste specificaties

Veelgestelde vragen

V1: De CNC toont servoalarm 360 of 361 op assen die door deze module worden beheerd. Wat is de eerste diagnostische stap?

Alarmen 360/361 zijn FSSB communicatiefouten. Plaats de A20B-3300-0392 eerst opnieuw in de sleuf op het moederbord — een marginale connectorcontact is de meest voorkomende oorzaak. Inspecteer vervolgens de FSSB glasvezelkabel vanaf de optische connector van de module naar de eerste servoversterker in de keten. Een beschadigd of vervuild glasvezeluiteinde onderbreekt de communicatie op alle assen in die keten tegelijkertijd.

V2: Vervangt de A20B-3300-0392 eerdere Model A servomodules in dezelfde CNC?

Nee. Model A en Model B CNC-systemen gebruiken fysiek verschillende moederbordarchitecturen. Model A borden gebruiken een ander plug-in formaat. De A20B-3300-0392 is specifiek voor Model B (i-B serie) moederborden. Bevestig dat de CNC een Model B variant is voordat u bestelt.

V3: Het bord is verwijderd voor inspectie. Moet het opnieuw worden geïnitialiseerd na herinstallatie?

De A20B-3300-0392 slaat geen CNC-parameters op. Alle asparameters bevinden zich in de FROM/SRAM van de CNC. Na herinstallatie leest de CNC zijn parameters normaal bij het opstarten. Er is geen herinitialisatiestap vereist.

V4: Een 6-assige machine gebruikt de A20B-3300-0392 (4-assige module). Hoe worden de extra assen aangestuurd?

Op een 6-assige machine wordt een tweede servomodule — hetzij een ander 4-assig bord, hetzij een 2-assige module — gemonteerd om de resterende assen te beheren. Twee modules kunnen op hetzelfde Model B moederbord in hun respectievelijke sleuven worden geïnstalleerd. Elk heeft zijn eigen FSSB glasvezelketen die verbinding maakt met de servoversterkers voor zijn toegewezen assen.

V5: Waar wordt een vervangende A20B-3300-0392 verkregen?

De FANUC aftermarket heeft uitwisselingsvoorraad voor A20B-3300-serie modules. Gespecialiseerde FANUC CNC-reparatiebedrijven bieden geteste uitwisselingseenheden. Voor een Model B besturing die onmiddellijke reparatie vereist, kunnen bedrijven met volledige systeemtestopstellingen de functionaliteit van de module op een 16i/18i/21i platform verifiëren voordat deze wordt verzonden.
