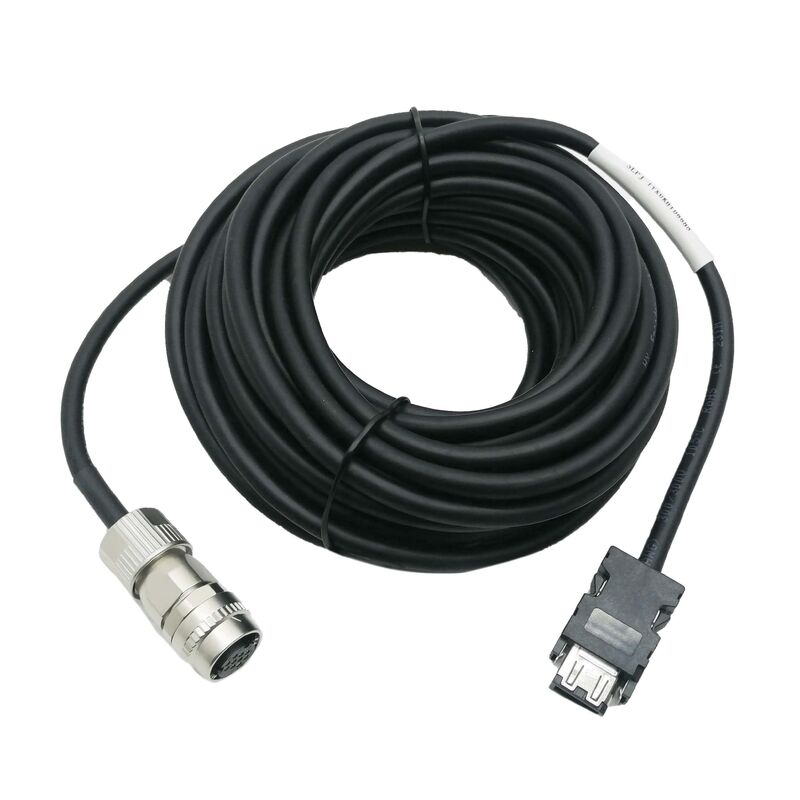

MR-JHSCBL2M-H Mitsubishi Encoder Cable 2m MRJHSCBL2MH Originele nieuwe

Mitsubishi MR-JHSCBL2M-H. Servo Encoder Feedback Cable 2m, High Bending Life, HC-SFS / HC-LFS / HC-UFS / HC-RFS Series, MR-J2S Versterker

Overzicht

DeMitsubishi MR-JHSCBL2M-His een 2-meter encoder feedback kabel voor Mitsubishi's MELSERVO MR-J2S serie servosysteem.

It carries the position and speed feedback data from the motor's encoder back to the MR-J2S servo amplifier — the closed-loop signal that determines where the motor shaft is at every moment of operation.

Als deze kabel niet correct werkt, is de servo-lus open, kan de versterker zijn positie of snelheid niet regelen en kan de machineas niet functioneren.

De kabel wordt geleverd met fabrieksverbindingen aan beide uiteinden: de verbinding aan de versterkerzijde koppelt zich rechtstreeks aan het CN2-encoder-invoerpoort op de MR-J2S-versterker,en de aansluiting aan de motorzijde aansluit op de aansluiting van de codeerder op de compatibele motor van de HC-serieEr is geen veldbedrading, geen krimping en geen pin inbrengen nodig ̇ de installatie is een plug-in procedure.

Deze fabrieksbeëindiging is niet alleen handig, het encoder-feedbacksignaal werkt bij lage spanning en lage stroom.en elke slecht beëindigde verbinding introduceert een variatie van de contactweerstand, intermitterend signaalverlies of grondgeluid dat door de servoversterker wordt afgelezen als codeerfouten.Mitsubishi's in de fabriek gecrimpte en geteste connectoren elimineren dit risico op de meest signaalkritieke punten in het kabelweg.

Het -H-suffix in het onderdeelnummer heeft een specifieke technische betekenis die door Mitsubishi in hun servo-kabelspecificaties is vastgesteld: het identificeert een constructie met een lange buigtijd,in tegenstelling tot de standaard kabel met -L-suffix.

De MR-JHSCBL2M-H is ontworpen voor installaties waarbij de kabel herhaaldelijk wordt gebogen ­ kabeldragers (energie ketens), bewegende zadels, robotarmen,en soortgelijke dynamische toepassingen waarbij de kabel gedurende de levensduur van de machine herhaaldelijk door een bocht gaat.

Een standaard -L-kabel die in een dynamische toepassing wordt gebruikt, zal in de loop van de tijd interne geleidervermoeidheidsfracturen op het buigpunt ontwikkelen,het produceren van het soort intermitterende codeerfout die moeilijk te diagnosticeren is omdat de kabel van buitenaf intact lijkt.

De strandingconstructie, het isolatiemateriaal en de mantelverbinding van de -H-kabel zijn allemaal gespecificeerd om dit vermoeidheidsmechanisme te weerstaan voor een aanzienlijk langere levensduur onder continue buiging.

De kabel is compatibel met de HC-SFS-, HC-LFS-, HC-UFS- en HC-RFS-motorreeksen the medium-to-large frame motors in Mitsubishi's MELSERVO motor line-up evenals de 2000r/min HA-LFS-serie.

Deze motoren maken gebruik van dezelfde encoder connector pinout, waardoor de MR-JHSCBL2M-H te dienen in de compatibele motor bereik zonder variant selectie door motor frame grootte.

Een aparte kabelfamilie (de MR-JCCBL-serie) bedient de kleinere HC-KFS- en HC-MFS-motoren, die een ander motor-endconnectorformaat gebruiken.

Belangrijkste specificaties

Lange buigtijd (-H)

Het onderscheid tussen -H en -L buigtijd is een materiaaltechnisch verschil, geen handelsclassificatie.Mitsubishi bereikt de lange buigtijd door verschillende ontwerpkeuzes die tegelijkertijd over de hele kabel worden toegepast.

De geleider stranding gebruikt fijnere draad strengen dan standaard flex kabels meer strengen van kleinere diameter draad,die de mechanische belasting van buiging over een groter aantal geleiderelementen verdeelt.

Wanneer een kabel herhaaldelijk wordt gebogen, wordt de spanning aan de buitenste straal van de buiging door de geleiderstrengen in spanning overgenomen.elke afzonderlijke strengen ziet een kleinere spanningsverhoging per buiging cyclus, en de cumulatieve metaalvermoeidheidsschade per eenheid buigcycli is lager.

Het isolatiemateriaal op de afzonderlijke geleiders is ontworpen voor flexibiliteit bij een breder temperatuurbereik.het voorkomen van de broosheid die standaard PVC-isolatie ontwikkelt na langdurige blootstelling aan industriële temperatuurcyclussen.

De buitenmantelverbinding wordt op dezelfde manier geselecteerd voor slijtvastheid en herhaalde buigingen zonder scheuren.

Samen. these material choices extend the cable's service life in a cable carrier or on a moving axis from a fraction of what a standard cable provides to a figure that matches or exceeds the expected maintenance interval of the machine itself.

Voor een vaste installatie waarbij de kabel in een leiding wordt geleid, wordt vastgeklemd en na de eerste installatie nooit wordt gebogen de -H-kabel nog steeds correct functioneert,maar het voordeel van de buigtijd wordt niet uitgeoefend.

De -H is de juiste keuze wanneer het kabelpad een kabeldrager, een draaideur, een bewegende brug,of een routing waarbij de kabel cyclisch buigt en losbuigt.

Integrity van het encodersignaal en routing van kabels

De encoder-feedbackgegevens van de motor van de HC-serie gebruiken een seriecommunicatieprotocol over de interne geleiders van de kabel.

Dit is geen eenvoudige pulsmethode. De encoder genereert een serieel datapakket met positie, snelheid,en encoder gezondheidsinformatie die de MR-J2S-versterker verwerkt bij elke servocyclus (bij 125 μs-intervallen bij standaard MR-J2S-operatie).

Elke afname van de signaalkwaliteit ∙ verhoogd lawaai, marginale spanningsniveaus, intermitterend contact ∙ vertaalt zich rechtstreeks in servaolarmcondities op de versterker.

Om deze reden vereist het routeren van de encoderkabel dezelfde zorg als het routeren van de kabel zelf.

De encoderkabel moet zoveel mogelijk fysiek van de stroomkabels (motor U/V/W-fasen en hoofdcircuit) worden gescheiden gehouden;Elektromagnetische inductie van schakelstroom in motorstroomkabels koppelt geluid aan het encodersignaal als de twee kabeltypen in dezelfde geleiding worden gebundeld.

Wanneer een scheiding niet mogelijk is, moeten de twee kabeltypen rechthoekig worden gekruist in plaats van ze parallel te laten lopen.

The encoder cable's shield must be connected at the amplifier end according to Mitsubishi's wiring diagram — grounding the shield at both ends on this type of cable creates a ground loop that can introduce low-frequency hum into the signal rather than rejecting it.

Compatibele motor- en versterkerreferentie

De MR-JHSCBL2M-H is de 2 m lange kabel in een familie van kabels met dezelfde specificatie die alleen in lengte verschillen.Hetzelfde -H lange buigtijd constructie en motor/versterker compatibiliteit gelden in het hele bereikHet is de bedoeling dat de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde maatregelen worden toegepast op de in de bijlage bij deze verordening opgenomen producten.

Wanneer een toepassing een kabellangere loop vereist dan de beschikbare standaardlengtes, the MR-J2S system also supports a junction connector approach with intermediate cable sections — consult the applicable MR-J2S servo amplifier instruction manual for the maximum total encoder cable length and the recommended approach for longer runs.

De MR-JHSCBL2M-H heeft een lengte van 2 m en bevindt zich in een specifieke installatiecontext:het wordt voornamelijk gebruikt wanneer de servoversterker en de motor dicht bij elkaar zijn een aandrijfkast die direct naast of op de machine is gemonteerd, of een machineontwerp waarbij de afstand van de motor tot de kast opzettelijk kort wordt gehouden om een kabel van 2 m met enige losheid voor beweging en onderhoud te laten lopen.

Voor grotere machines waar de kabeldrager van de kast naar de motoras langer loopt, komen de 5m of 10m varianten vaker voor.

Handhaving en opslag

De MR-JHSCBL2M-H is niet geschikt voor weerstand tegen snijoliën, hydraulische vloeistoffen of in water oplosbare koelmiddelen.

In machine-gereedschapsinstallaties waar in de buurt van de motor koelmiddelnevel of vloeistof spatten aanwezig is, moet de kabel fysiek worden beschermd met een laag van meer dan 10 mm,, of in het beveiligde kabeldragersysteem van de machine worden bewaard.

Koelmiddel binnendringen in de kabeljas verzwakt uiteindelijk de isolatie en kan intermitterende codeerfouten veroorzaken die worden gediagnosticeerd als codeerfouten in plaats van kabelinstallatieproblemen.

Voor opslag dient de kabel in de oorspronkelijke verpakking in een droge omgeving te worden bewaard, ver van direct zonlicht en UV-straling.

Do not coil the cable around a radius tighter than the minimum bend radius specified for the cable — sustained sharp bending during storage pre-stresses the conductors and reduces the service life from the first installation.

Veelgestelde vragen

V1: Wat is het functionele verschil tussen de MR-JHSCBL2M-H (-H) en MR-JHSCBL2M-L (-L) kabels voor dezelfde installatie?

Beide kabels dragen dezelfde encoder-feedbacksignalen met identieke aansluitpunten en motor/versterker compatibiliteit.

Het verschil ligt geheel in de constructie van de geleider en het materiaal van de mantel ­ de -H is gebouwd voor herhaalde buiging in dynamische toepassingen (kabeldragers, bewegende assen),terwijl de -L geschikt is voor statische of semi-statische installaties waarbij de kabel in positie wordt geleid en vastgeklemdIn een vaste installatie die nooit wordt verstoord, zullen beide kabels dezelfde elektrische prestaties leveren.

In een kabeldrager die duizenden keren per shift buigt, zal de -H de -L met een aanzienlijke marge overstijgen voordat door conductorvermoeidheidsfracturen intermitterende fouten ontstaan.

Vraag 2: De MR-JHSCBL-serie en de MR-JCCBL-serie zeggen allebei "encoderkabel voor MR-J2S"

De twee series bedienen verschillende motorfamilies binnen het MR-J2S-systeem.

De MR-JHSCBL-serie (inclusief de MR-JHSCBL2M-H) bedient de HC-SFS, HC-LFS, HC-UFS en HC-RFS motoren met middelgrote tot grote frames, die een specifiek format van de encoderconnector aan het eind van de motor gebruiken.

De MR-JCCBL-serie is geschikt voor de kleinere HC-KFS- en HC-MFS-motoren, die een andere aansluiting aan de motorzijde gebruiken met een intermediaire aansluiting.

Identificeer uw motor aan de hand van het etiket (HC-SFS, HC-LFS, HC-UFS, HC-RFS = JHSCBL; HC-KFS, HC-MFS = JCCBL).Gebruik van de verkeerde serie kabel zal niet fysiek verbinden de connector formaten zijn verschillend dus een verkeerde identificatie is onmiddellijk duidelijk bij de installatie.

V3: Kan deze kabel worden verlengd met een splitsing of verbindingsconnector als 2 m onvoldoende is?

Elke splitsing in een encoderkabel introduceert een punt van weerstandsvariatie, potentieel voor oxidatie in de loop van de tijd en een mechanisch zwak punt.

De MR-J2S-codeerfeedback werkt op een seriële gegevensprotocol met strikte timingvereisten;zelfs marginale signaalvermindering op een verbinding kan intermitterende gegevensfouten veroorzaken die de versterker interpreteert als encoderfouten.

De correcte aanpak is om de volgende beschikbare standaardlengte (5m, 10m) te bestellen die voldoende kabelloop biedt met een passende routing slack.Als de Mitsubishi-standaardlengten niet overeenkomen met de specifieke kabelloopgeometrie, worden verbindingsconnectoren met gebruikmaking van de door Mitsubishi gespecificeerde tussendelen in de MR-J2S-handleiding gedocumenteerd als de ondersteunde oplossing voor lange termijn.

V4: Welke servo-alarmcode verschijnt wanneer de MR-JHSCBL2M-H is uitgevallen of een storing heeft ontwikkeld, en hoe wordt deze gediagnosticeerd?

Op de MR-J2S-versterker manifesteren foutcommunicatie van de encoder zich meestal als alarm 16 (encodercommunicatiefout) of gerelateerde encoder-alarm in het bereik A1x-A3x, afhankelijk van het specifieke fouttype.

Deze alarmen kunnen voortvloeien uit de kabel zelf (vermoeidheid van de geleider, beschadiging van het schild), de connectoren (besmet of slecht geplaatst) of de motorencoder (mislukte sensorelement).

Voor het isoleren van de kabel: controleer de volledige kabellengte op kinking, verpletteringsschade of scherpe buigingen bij de kabeldrager; ontkoppel en zet beide connectoren opnieuw in; en indien beschikbaar,een bekende goede kabel van een andere as vervangenAls het alarm weggaat met de vervangende kabel en terugkomt met de originele, is de kabel de foutbron.

V5: Hoe moet de kabel in een kabeldrager worden geleid om de levensduur ervan te maximaliseren?

Volg deze principes op:de minimale buigradius van de kabeldrager mag niet kleiner zijn dan de gespecificeerde minimale dynamische buigradius van de kabel..

Leave approximately 10–15% excess cable length within the carrier beyond the geometric length needed for the travel — this slack allows the cable to move freely within the carrier without tension at either end of travel.

De kabel mag niet worden gedraaid ∙ zij moet plat liggen in het transportvlak van de drager.om geluidsisolatie te behouden. controleer de kabel regelmatig op de ingangs- en uitgangspunten van de kabeldrager (waar de buigstress zich concentreert) op vroege tekenen van slijtage of vervorming.
