Onderdeelnummer: C98043-A7014-L2
Fabrikant: Siemens AG (Duitsland)
Producttype: Veldvoeding — DC Motor Excitatie Regeling (DC Snelheidsexcitatie)
Productfamilie: SIMOREG DC Drive Serie
Functie: Gecontroleerde DC-spanningstoevoer voor veldwikkeling van afzonderlijk geëxciteerde DC-motor
Productiestatus: Uit productie genomen door fabrikant
Land van herkomst: Duitsland

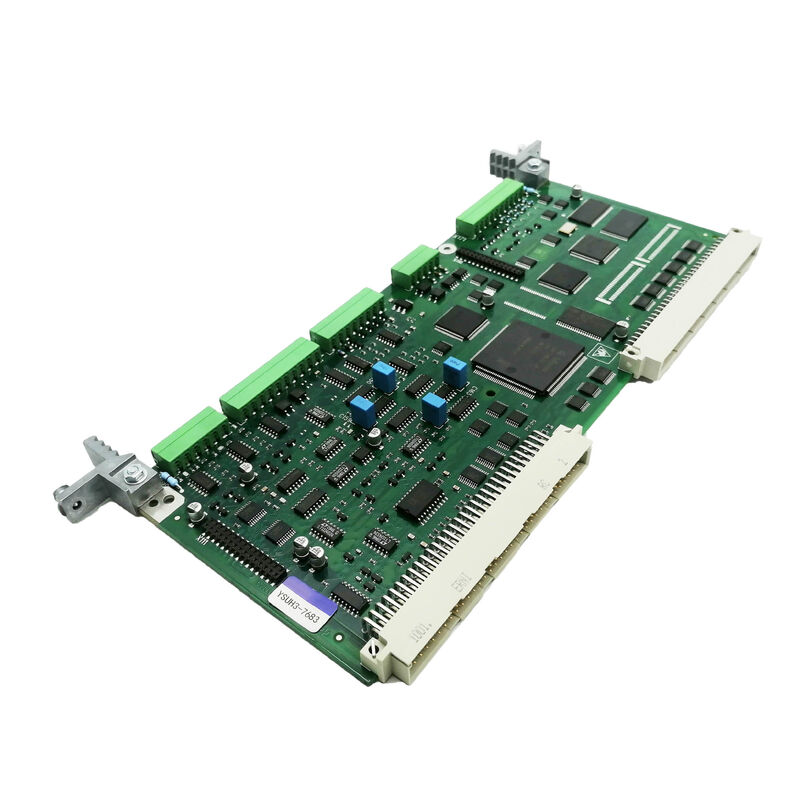

De C98043-A7014-L2 is de DC-veldvoeding (excitatie) printplaat voor Siemens SIMOREG DC-aandrijfsystemen. Deze printplaat levert gecontroleerde gelijkstroom aan de veldwikkeling van een afzonderlijk geëxciteerde DC-motor — en creëert en regelt de magnetische flux die de motor nodig heeft om koppel te produceren uit zijn ankerstroom.
Zonder een correct functionerende veldvoedingsprintplaat kan een afzonderlijk geëxciteerde DC-motor niet worden bekrachtigd, ongeacht de toestand van de ankerstroomtoevoer, en zal de aandrijving een veldverliesfout geven voordat er enige ankerwerking wordt geprobeerd.
De A7014-serie veldvoedingsprintplaten neemt een specifieke positie in binnen de SIMOREG C98043 printplaatfamilie.
De C98043-serie bedient de SIMOREG-omvormerconfiguraties met een groter vermogensbereik, waar de ankerstromen aanzienlijk zijn en de veldvoedingsprintplaat dienovereenkomstig is ontworpen.
De L2-suffix binnen de A7014-aanduiding identificeert deze specifieke ontwerpgeneratie, met de componentselecties en circuitverfijningen die passen bij deze productiefase.
DC-motorsnelheidsregeling werkt op twee afzonderlijke variabelen: ankerstroom, die het koppel regelt, en veldstroom, die de flux regelt. Onder de basissnelheid wordt de veldstroom op zijn nominale waarde gehouden en wordt de snelheid geregeld via de ankerspanning.
Boven de basissnelheid — in het veldverzwakkingsbereik — wordt de veldstroom geleidelijk verminderd om hogere rotatiesnelheden bij verminderd maximaal koppel mogelijk te maken.
De C98043-A7014-L2 is de printplaat die beide modi van veldregeling uitvoert: volledige veld behouden bij en onder de basissnelheid, en gecontroleerde veldvermindering uitvoeren boven de basissnelheid.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | C98043-A7014-L2 |
| Fabrikant | Siemens AG |
| Producttype | Veldvoeding (DC Snelheidsexcitatie) |
| Productfamilie | SIMOREG DC Drives |
| Functie | Gecontroleerde DC-voeding voor motorveldwikkeling |
| Regeling | Veldstroomregeling + veldverzwakking |
| Productiestatus | Uit productie |
| Land van herkomst | Duitsland |
De afzonderlijk geëxciteerde DC-motor heeft twee elektrisch onafhankelijke wikkelingen: de ankerwikkeling in het roterende deel en de veldwikkeling in het stationaire frame.
De veldwikkeling heeft een relatief lage stroom maar een hoge inductie — het kan enkele seconden duren voordat de veldstroom volledig is opgebouwd nadat de voeding is ingeschakeld, vanwege de tijdconstante van het veldcicuit.
De C98043-A7014-L2 bevat de thyristorbrug die de AC-voeding omzet in een geregelde DC-uitgang voor de veldwikkeling, samen met de regelings-elektronica die deze uitgang regelt.
De veldstroomlus wordt gesloten via een stroomtransformator of shunt die de werkelijke veldstroom meet en deze meting terugvoert naar de regelaar van de printplaat. De regelaar past de vuurhoek van de thyristor aan om de ingestelde veldstroom nauwkeurig te handhaven.
Deze gesloten lusregeling van de veldstroom maakt nauwkeurige veldverzwakking mogelijk. Naarmate de snelheid boven de basissnelheid stijgt, beveelt de CUD1-regelaar een verminderde veldstroomsetpoint aan.
De C98043-A7014-L2 vermindert de veldstroom soepel om deze setpoint te evenaren, waardoor de motor verder kan accelereren.
De responstijd en regelingsnauwkeurigheid van de printplaat beïnvloeden direct hoe soepel de aandrijving over het basissnelheidspunt gaat en hoe nauwkeurig deze veldverzwakkingsprofielen volgt.
De meest veiligheidskritische functie van de veldvoedingsprintplaat is de detectie van veldverlies. Als de veldstroom nul wordt of onder de drempelwaarde voor veldverlies daalt — als gevolg van een printplaatfout, een veldwikkelingsfout of een veldvoedingsfout — verliest de motor zijn magnetische flux.
Een ontkoppelde motor die is aangesloten op een actieve ankerstroomtoevoer kan versnellen zonder effectieve stroomregeling, mogelijk gevaarlijke snelheden bereiken.
De C98043-A7014-L2 bewaakt de veldstroom continu.
Een gedetecteerd veldverlies activeert een onmiddellijke ankeruitschakeling via de beveiligingsketen van de aandrijving, waardoor de ankerstroomtoevoer wordt onderbroken voordat een runaway-situatie kan ontstaan.
Deze beveiliging reageert sneller dan enige softwarelus — het is geïmplementeerd als hardwarebewaking die onafhankelijk werkt van de hoofdregelprocessor.
De C98043-A7014-L2 is uit productie genomen door Siemens. Het is niet langer beschikbaar via de actieve productkanalen van Siemens. De aftermarket — gespecialiseerde DC-aandrijfreparatiebedrijven die geteste reserveprintplaten hebben — is de primaire leveringsbron.
Printplaten worden doorgaans geleverd in gereviseerde, functioneel geteste staat met garantie. Controleer bij inkoop de L-variant (L2 in dit geval) aan de hand van het etiket van de geïnstalleerde printplaat, aangezien de L2- en L1-serie kunnen verschillen in circuitconfiguratie.
V1: De SIMOREG-aandrijving toont direct bij het opstarten de fout F036 (afwijking veldstroomregelaar te groot). De weerstand van de motorveldwikkeling is gemeten en is binnen de specificaties. Zou de C98043-A7014-L2 de oorzaak van de fout kunnen zijn?
Met een bevestigd gezonde veldwikkeling wijst F036 bij het opstarten op de veldvoeding of het meetcircuit ervan. Controleer de AC-voedingsspanning op de ingangsklemmen van de C98043-A7014-L2 en controleer of eventuele veldzekeringen intact zijn.
Als voeding en zekeringen goed zijn, controleer dan het veldstroommeetsignaal op de uitgang van de printplaat — een open of defect meetpad produceert een nulmeting van de werkelijke waarde, die de regelaar interpreteert als maximale afwijking.
Als de meting in orde is, kan de thyristorbrug op de A7014-L2 een defect apparaat hebben dat onvoldoende of geen veldstroom produceert.
V2: De C98043-A7014-L2 wordt beschreven als een "DC-snelheidsexcitatieprintplaat". Wat betekent "DC-snelheidsexcitatie" in deze context?
"DC-snelheidsexcitatie" verwijst naar de functie van het leveren van gecontroleerde DC-excitatiestroom aan een DC-motor — de term "excitatie" in de terminologie van DC-motoren betekent de magnetisatie van de veldpolen van de motor.
Snelheidsregeling van een DC-motor is afhankelijk van zowel de ankerstroom (koppel) als de veldstroom (flux/snelheid).
De veldvoedingsprintplaat — de "snelheidsexcitatie"-printplaat — neemt direct deel aan snelheidsregeling door de veldstroom te beheren, met name in het veldverzwakkingsbereik boven de basissnelheid.
V3: Kan de C98043-A7014-L2 worden vervangen door de C98043-A7004-L2 (de veldvoedingsprintplaat voor standaard 6RA70-aandrijvingen)?
Nee — de A7014- en A7004-serie veldvoedingsprintplaten zijn verschillende producten voor verschillende aandrijfplatforms. De A7004-serie bedient de standaard SIMOREG 6RA70-aandrijvingen, terwijl de A7014-serie grotere SIMOREG-omvormerconfiguraties bedient.
Ze verschillen in stroomsterkte, circuitontwerp en fysieke vormfactor. Gebruik altijd de exacte serie en variant die overeenkomt met de geïnstalleerde printplaat.
Het installeren van een A7004 met een lagere nominale waarde op een A7014-positie zou resulteren in een ondermaatse veldstroomcapaciteit en mogelijke schade aan de printplaat.
V4: Na het vervangen van de C98043-A7014-L2 is de veldstroom aanwezig, maar vertoont deze een langzame, oscillerende respons tijdens snelheidsveranderingen. Wat moet er worden aangepast?
Oscillerende veldstroomrespons duidt op een mismatch tussen de veldstroomregelaarversterkingen in de CUD1 en de inductie/weerstandskarakteristieken van het motorveldcircuit. De tijdconstante van het veldcicuit van grote DC-motoren kan enkele seconden bedragen.
Als de regelaarversterkingen niet opnieuw zijn ingevoerd of zijn gecontroleerd aan de hand van de oorspronkelijke inbedrijfstellingsgegevens na de printplaatvervanging, komen ze mogelijk niet overeen met de motor. Open de veldregelaarparameters in de CUD1 en bevestig dat deze overeenkomen met de oorspronkelijke waarden of de specificaties van de motorveldwikkeling.
Een automatische afstemprocedure (indien de firmwareversie dit ondersteunt) berekent de versterkingen opnieuw.
V5: De aandrijving bevindt zich in een continue walserijtoepassing waar de veldvoedingsprintplaat maximale betrouwbaarheid moet hebben. Is er een modern opvolgproduct dat de betrouwbaarheid kan verbeteren ten opzichte van de uit productie genomen C98043-A7014-L2?
Voor installaties die bereid zijn aandrijfmodernisering te ondergaan, is de SINAMICS DCM (DC Master) het huidige platform van Siemens voor hoogwaardige DC-motorsnelheidsregeling. De SINAMICS DCM integreert veldvoeding als een interne functie — er is geen aparte veldvoedingsprintplaat te onderhouden.
Voor locaties waar het behoud van de bestaande SIMOREG-hardware de voorkeur heeft, is preventieve vervanging van de veldvoedingsprintplaat tijdens een geplande stilstand — vóór een storing in bedrijf — de beste betrouwbaarheidsstrategie, waarbij een geverifieerde C98043-A7014-L2 uit de aftermarket als reserve wordt gebruikt.
